Rzeczywista realizacja · 2019 · 2.0 TDCi
FORD KUGA IIBłędne wskazanie -5°C i nieszczelny skraplacz klimatyzacji
Kierowca zgłosił problem z odczytem temperatury zewnętrznej. Najpierw mieliśmy ustalić przyczynę błędnego wskazania, a dopiero później zająć się klimatyzacją. Podczas obsługi wykryliśmy jednak również nieszczelność skraplacza, co rozszerzyło zakres naprawy.
Masz podobny temat?
Przebieg prac

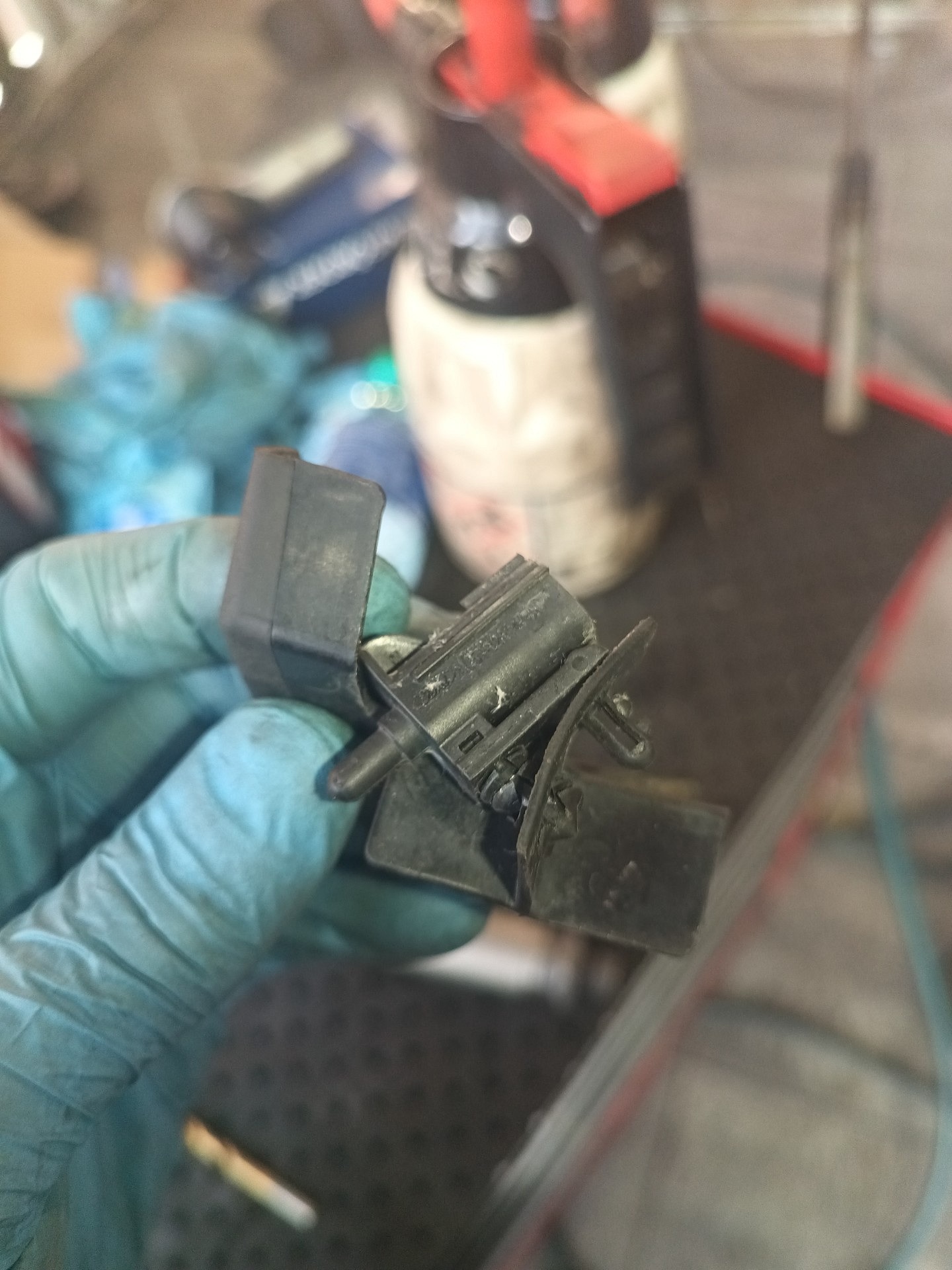

Podczas diagnostyki sprawdzaliśmy, skąd bierze się nieprawidłowy odczyt temperatury. Przełomem było odłączenie czujnika ciśnienia doładowania – wskazanie wracało wtedy do rzeczywistej temperatury otoczenia. Ustaliliśmy, że czujnik zakłóca odczyt, i po przedstawieniu zakresu naprawy wymieniliśmy go na nowy.
W trakcie dalszej obsługi znaleźliśmy nieszczelność skraplacza klimatyzacji w okolicy osuszacza. Przedstawiliśmy kierowcy konieczność jego wymiany i uzyskaliśmy zgodę na rozszerzenie prac. Dostęp do skraplacza wymagał demontażu przedniego zderzaka. Wymieniliśmy skraplacz wraz z osuszaczem, a następnie zamontowaliśmy zderzak.
Wykonaliśmy również obsługę klimatyzacji z wymianą filtra kabinowego i ozonowaniem wnętrza. Zakres wizyty obejmował także ogólną weryfikację układów hamulcowego, kierowniczego, zawieszenia i wydechowego.
Niepokojące komunikaty

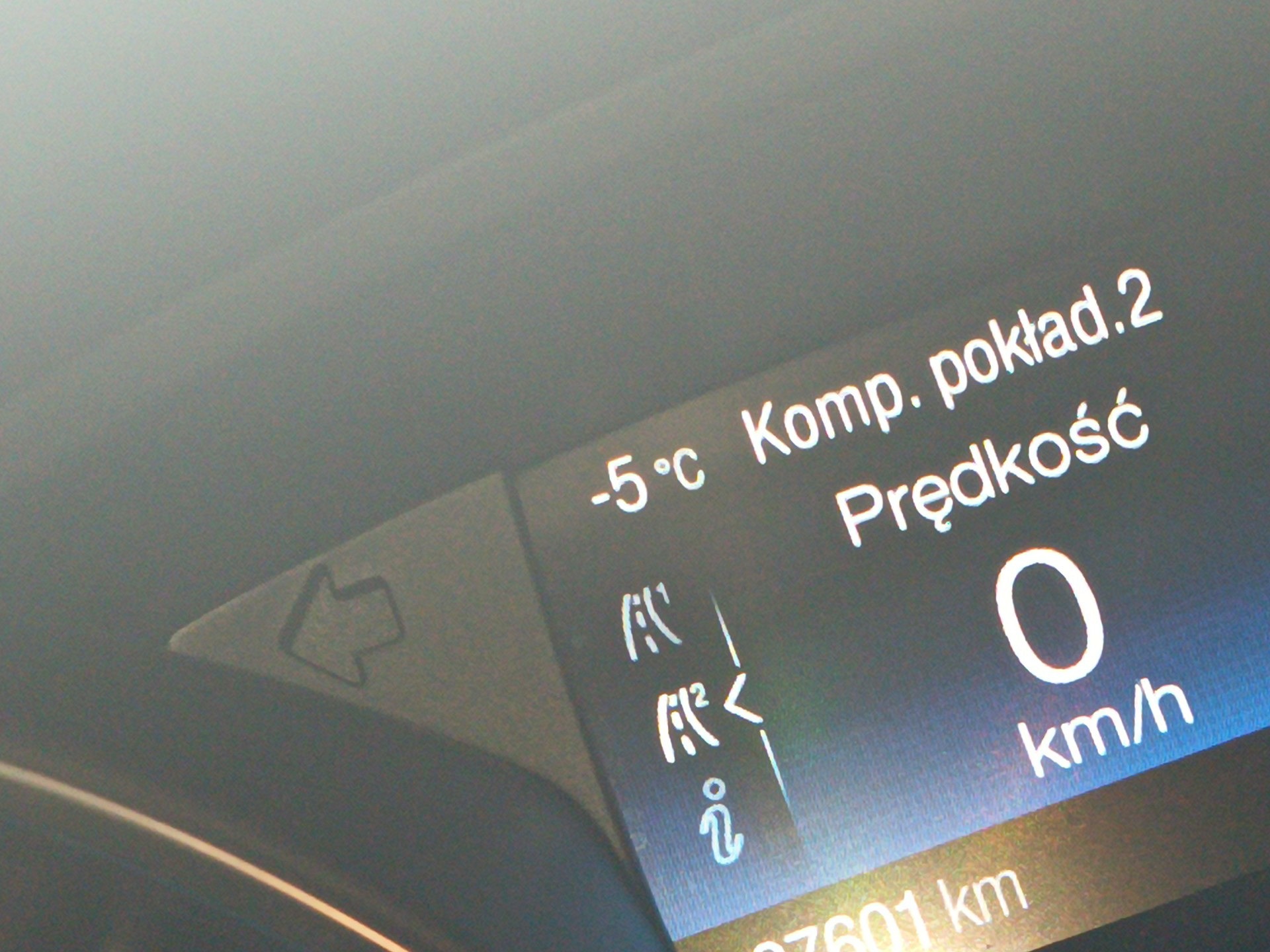

Przy przyjęciu samochodu odnotowaliśmy wskazanie temperatury zewnętrznej na poziomie -5°C. To właśnie ten nieprawidłowy odczyt był punktem wyjścia do diagnostyki.

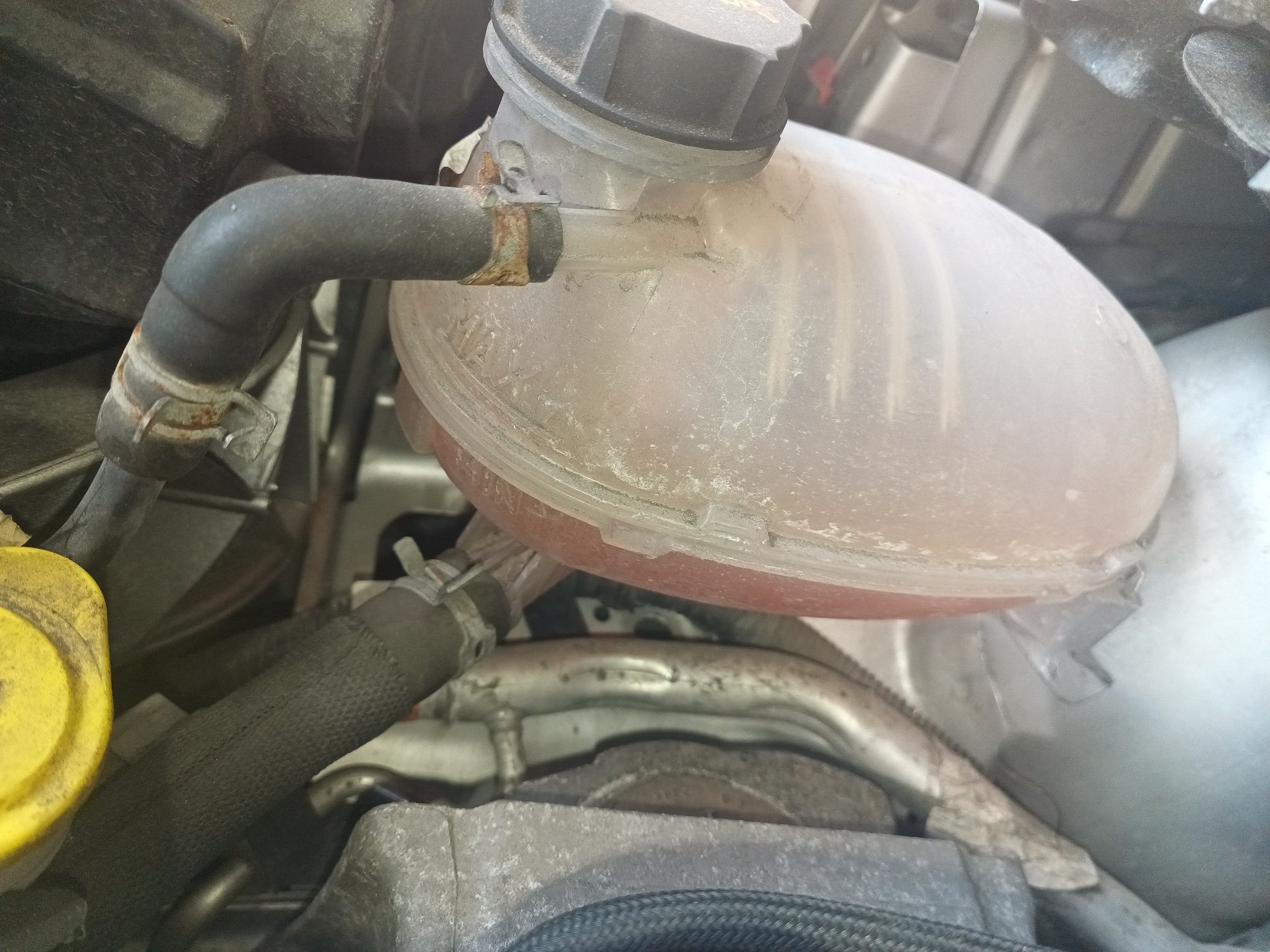

Poziom płynu chłodniczego

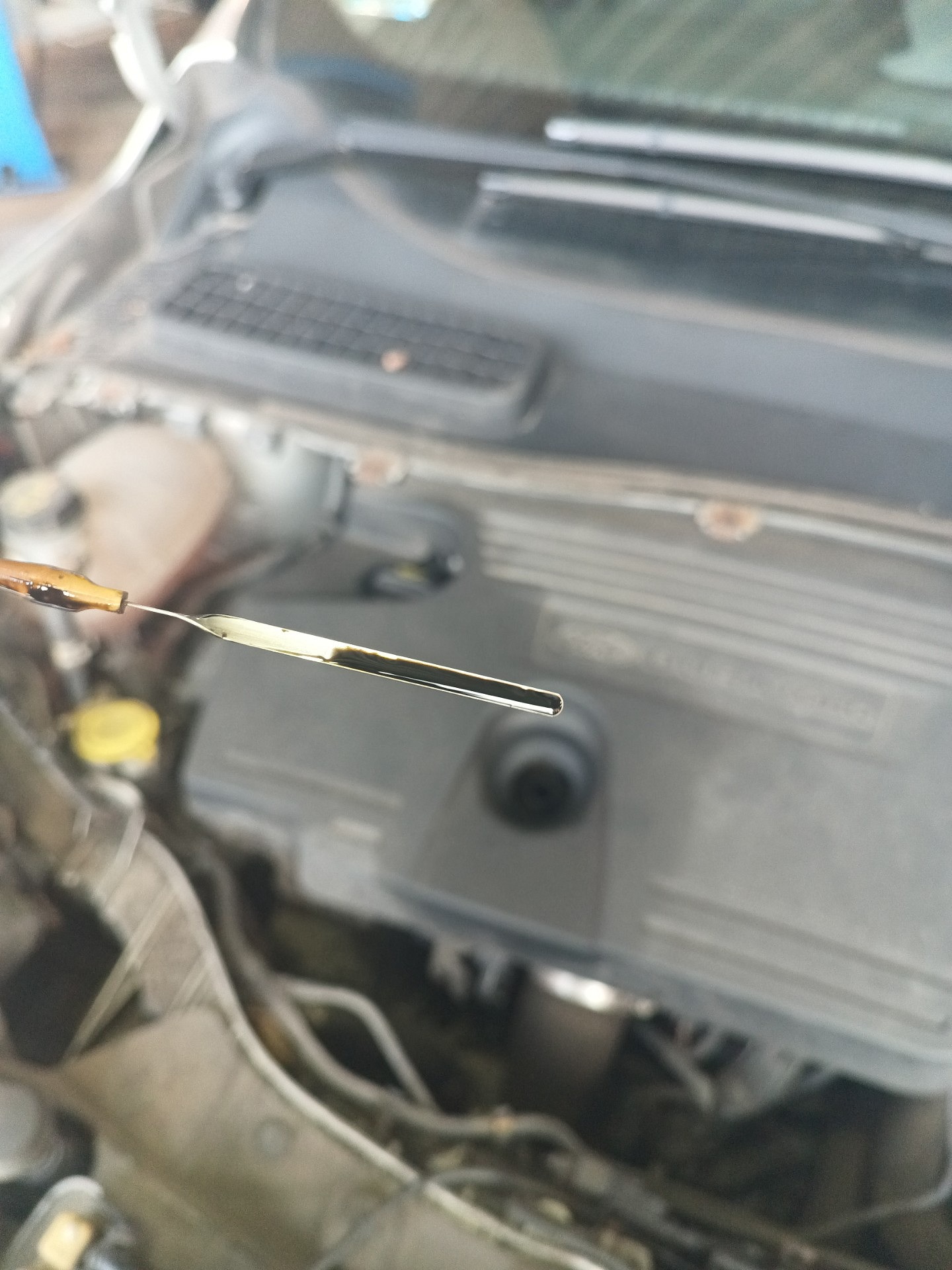

Poziom oleju silnikowego

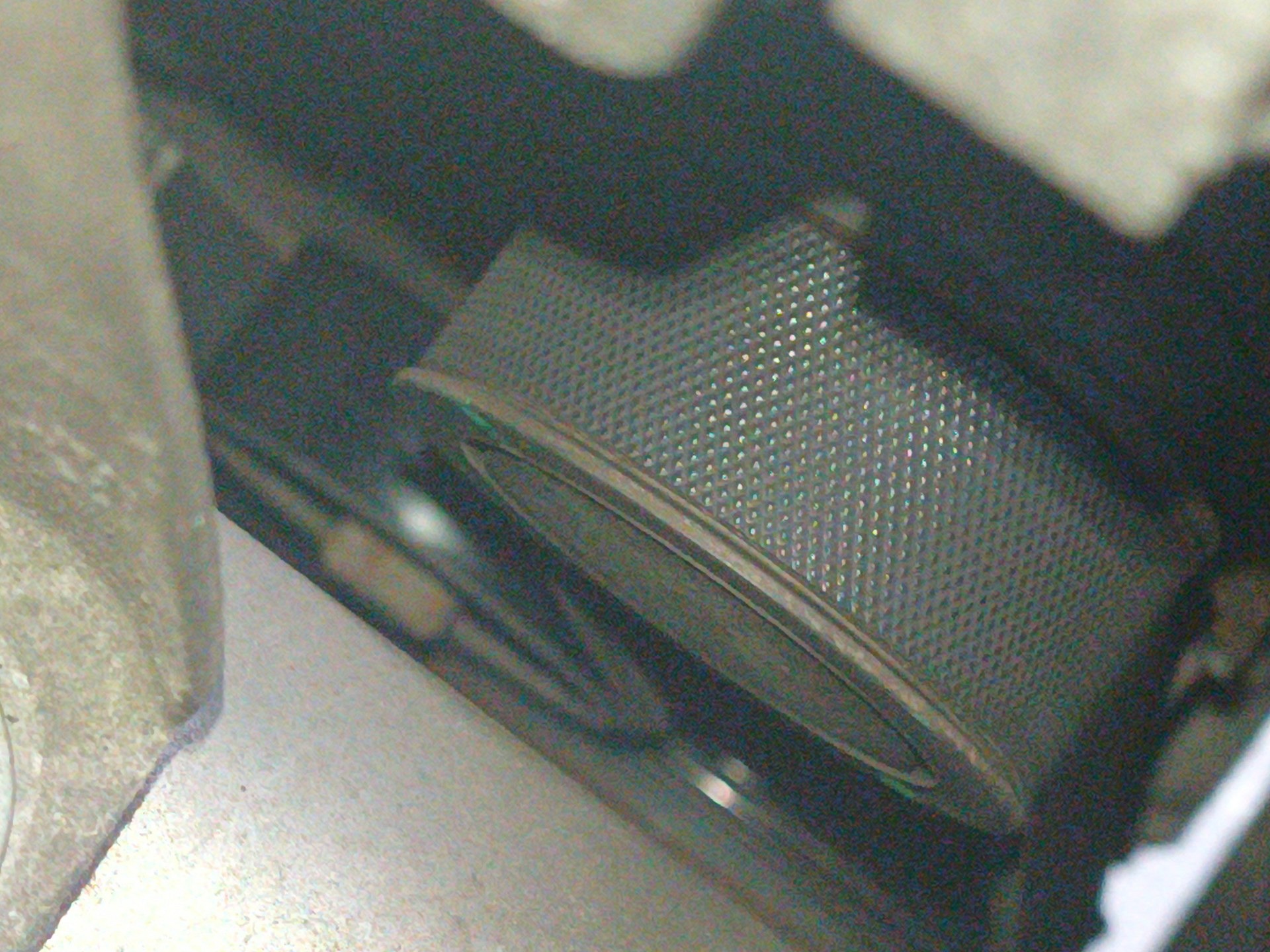

Ocena układu klinowego

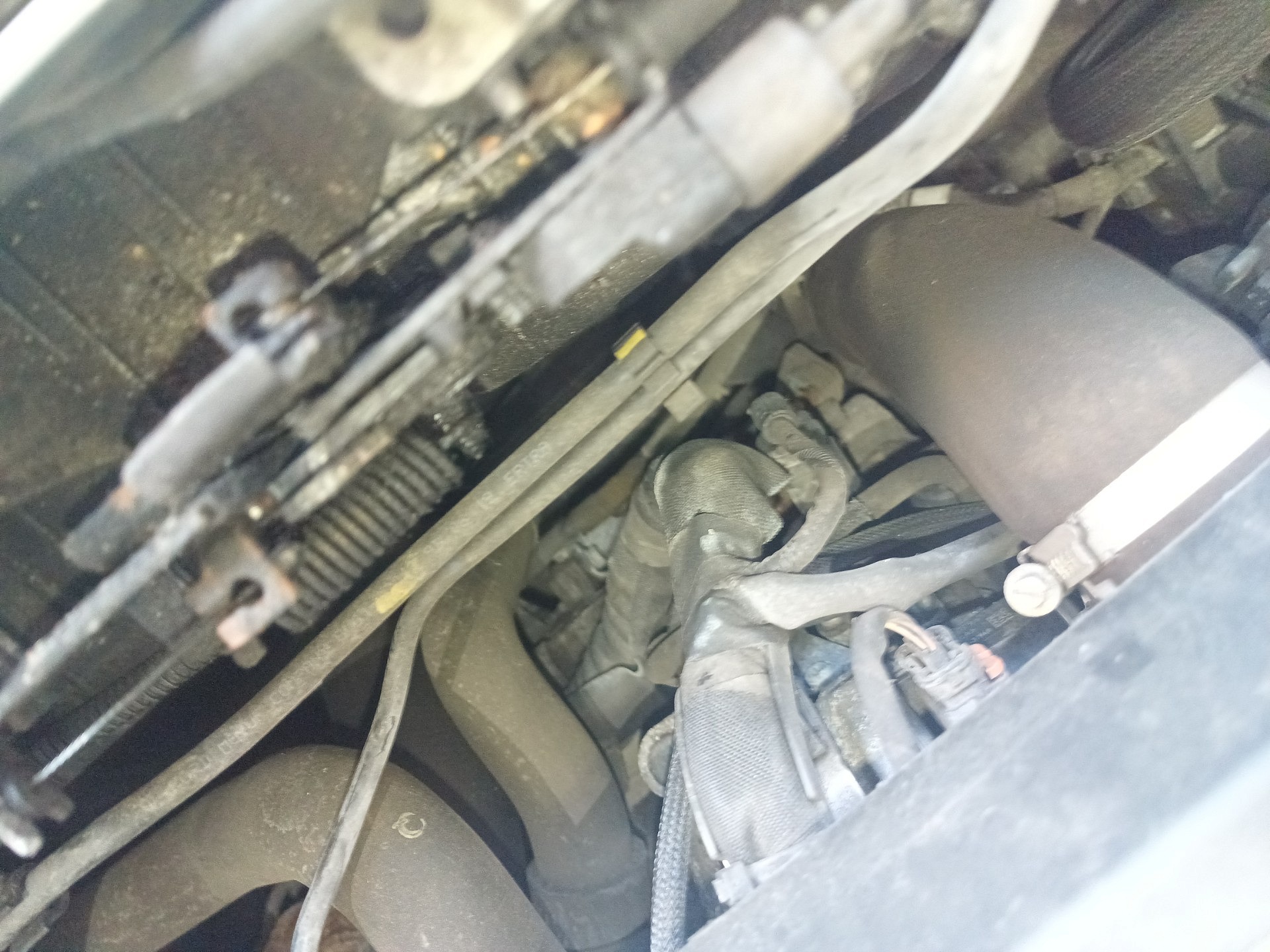

Kontrola szczelności
Odczyt sterowników
Diagnostyka komputerowa
Podczas diagnostyki komputerowej Bosch KTS odnotowaliśmy m.in. błąd P007300 dotyczący sygnału czujnika temperatury powietrza zasysanego oraz P226500 dotyczący czujnika zawartości wody w paliwie. Kluczowa dla zgłoszonego problemu była próba odłączenia czujnika ciśnienia doładowania. Po jego rozłączeniu wskazanie temperatury zewnętrznej wracało do aktualnej temperatury otoczenia. Wynik tej próby wskazał na zakłócenia powodowane przez czujnik ciśnienia, który następnie wymieniliśmy. Same kody błędów nie stanowiły potwierdzenia uszkodzenia tego elementu.
Zobacz odczyty i kody błędów Odczyty: 24
Odczyt 1 Przegląd układów
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy ABS/ESP
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Audio
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Przedni panel obsługi
Brak kodów błędów w tym odczycie.
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak kodów błędów w tym odczycie.
Immobilizer/blok. dostępu
Brak kodów błędów w tym odczycie.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
System nawigacyjny
Brak kodów błędów w tym odczycie.
Odczyt 2 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Odczyt sterownika
Ogrzewanie/klimatyzacja Automatyczna klimatyzacja V6.0
U300317Napięcie akumulatora
Napięcie za wysokie
U042200Komunikacja CAN z komponentem
Błąd sygnału
Odczyt 4 Odczyt sterownika
Ogrzewanie/klimatyzacja Automatyczna klimatyzacja V6.0
Brak kodów błędów w tym odczycie.
Odczyt 5 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 6 Odczyt sterownika
Oprzyrządowanie Wskaźnik wielofunkcyjny V4.1
U007300Magistrale danych CAN: komunikacja CAN
Szyna CAN wyłączona
U014000Komunikacja CAN z komponentem
Połączenie zerwane
U042268Komunikacja CAN z komponentem
Zakłócenia działania
U010000Komunikacja CAN z komponentem
Połączenie zerwane
U012100Komunikacja CAN z komponentem
Połączenie zerwane
U040164Komunikacja CAN z komponentem
Niedozw.dane z węzłów
Odczyt 7 Odczyt sterownika
Oprzyrządowanie Wskaźnik wielofunkcyjny V4.1
Brak kodów błędów w tym odczycie.
Odczyt 8 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 9 Odczyt sterownika
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) E1.0
U015500Komunikacja CAN z komponentem
Brak komunikacji
U040100Komunikacja CAN z komponentem
Niedozw.dane z węzłów
Odczyt 10 Odczyt sterownika
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) E1.0
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 12 Odczyt sterownika
Elektronika komfortu Elektroniczne otwieranie klapy tylnej V4.1
U014000Komunikacja CAN z komponentem
Zakłócenia działania
U040168Komunikacja CAN z komponentem
Zakłócenia działania
Odczyt 13 Odczyt sterownika
Elektronika komfortu Elektroniczne otwieranie klapy tylnej V4.1
Brak kodów błędów w tym odczycie.
Odczyt 14 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 15 Odczyt sterownika
Elektronika komfortu Sterownik odbiornika wielozadaniowego V1.0
C1001Sterownik kamery
Zakłócenia działania
Odczyt 16 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik odbiornika wielozadaniowego V1.0
C1001Sterownik kamery
Zakłócenia działania
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 17 Odczyt sterownika
Elektronika komfortu Sterownik odbiornika wielozadaniowego V1.0
C1001Sterownik kamery
Zakłócenia działania
Odczyt 18 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster. silnika/napęd el.
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 19 Odczyt sterownika
Układ sterowania silnika CR/EDC DCM 6.1
P007300czujnik temperatury powietrza zasysanego
Za wysoki sygnał
P226500Czujnik zawartości wody w paliwie
Poza zakresem zadanym
Odczyt 20 Przegląd układów
Elektronika komfortu Sterownik odbiornika wielofunkcyjnego
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform. SYNC
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika inform./Sterownik pompy grzewczej
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 21 Odczyt sterownika
Ogrzewanie/klimatyzacja Automatyczna klimatyzacja V6.0
Brak kodów błędów w tym odczycie.
Odczyt 22 Odczyt sterownika
Centrala elektroniczna CE V6.0
U001088Magistrala danych CAN Medium-Speed
Szyna CAN wyłączona
Odczyt 23 Odczyt sterownika
Centrala elektroniczna CE V6.0
Brak kodów błędów w tym odczycie.
Odczyt 24 Odczyt sterownika
Układ sterowania silnika CR/EDC DCM 6.1
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
