Rzeczywista realizacja · 2022 · 1.5 D-4D 100 (BKYM)
TOYOTA PROACE CITY VERSO nadwozie wielkoprzestrzenneKontrolka silnika, brak płynu chłodniczego i problem z amortyzatorem
Kierowca zgłosił pomarańczowy kluczyk serwisowy i komunikat „usterka silnika – napraw pojazd”. Diagnostyka komputerowa była początkiem kontroli, która ujawniła również problemy z układem chłodzenia i tylnym zawieszeniem.
Masz podobny temat?
Przebieg prac
Rozpoczęliśmy od diagnostyki komputerowej testerem Bosch KTS. W pamięci sterownika silnika znaleźliśmy między innymi zapisy dotyczące poziomu napełnienia, kontroli wysokiego ciśnienia paliwa oraz czujnika temperatury powietrza dolotowego. Kody błędów nie przesądzają jednak o uszkodzeniu konkretnych części, dlatego równolegle sprawdziliśmy stan samochodu.

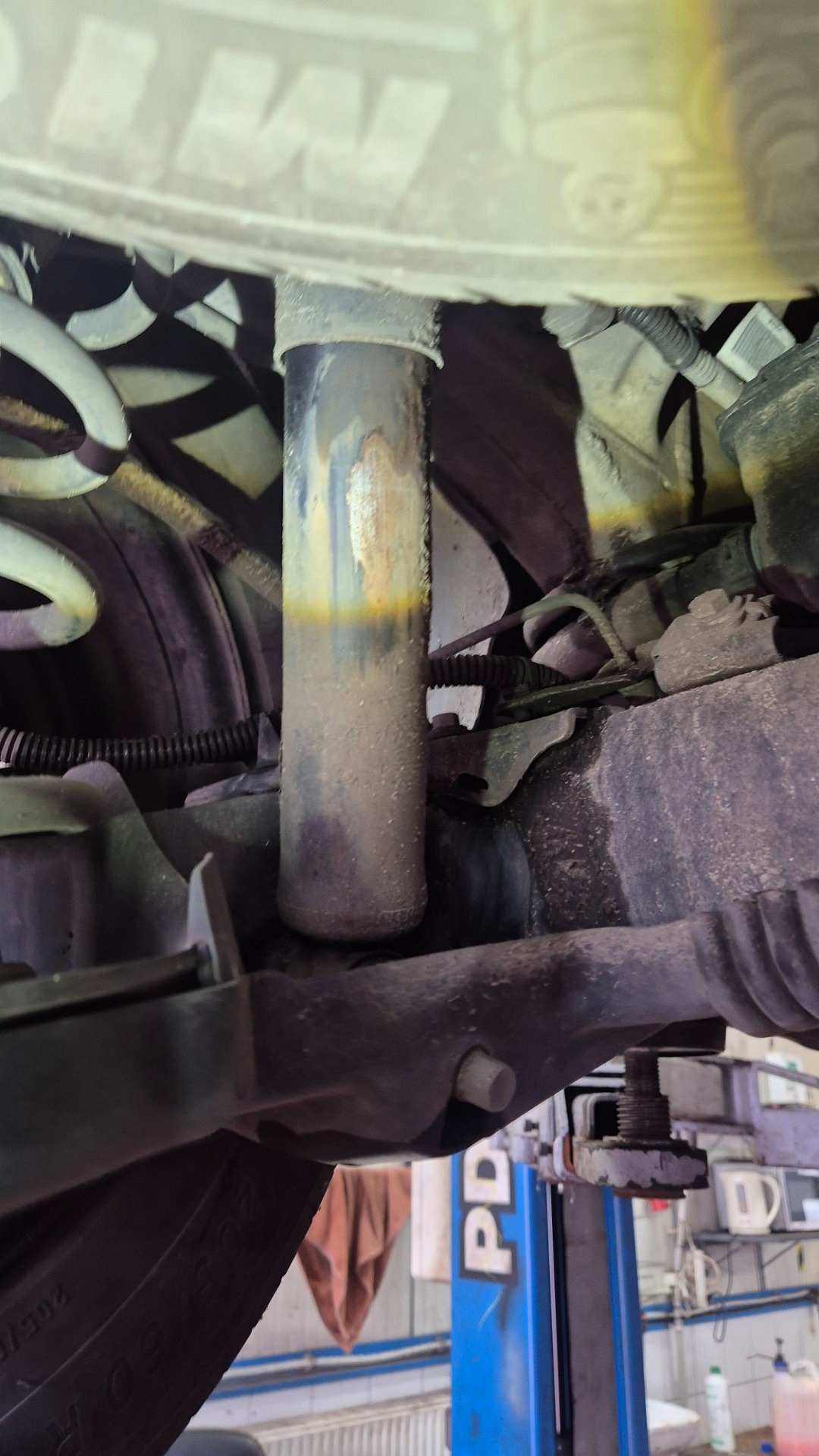

Kontrola wykazała również wyciek z amortyzatora tylnej osi. W zakresie bieżącego zlecenia ujęto wymianę obu tylnych amortyzatorów oraz przegląd okresowy co 40 tys. km, obejmujący obsługę olejową, wymianę filtrów, paska osprzętu i płynu hamulcowego.
Zlecenie pozostaje w trakcie naprawy. Wskazane prace są objęte aktualnym zakresem, ale nie mamy jeszcze potwierdzenia ich zakończenia ani ostatecznego usunięcia przyczyny komunikatu o usterce silnika.

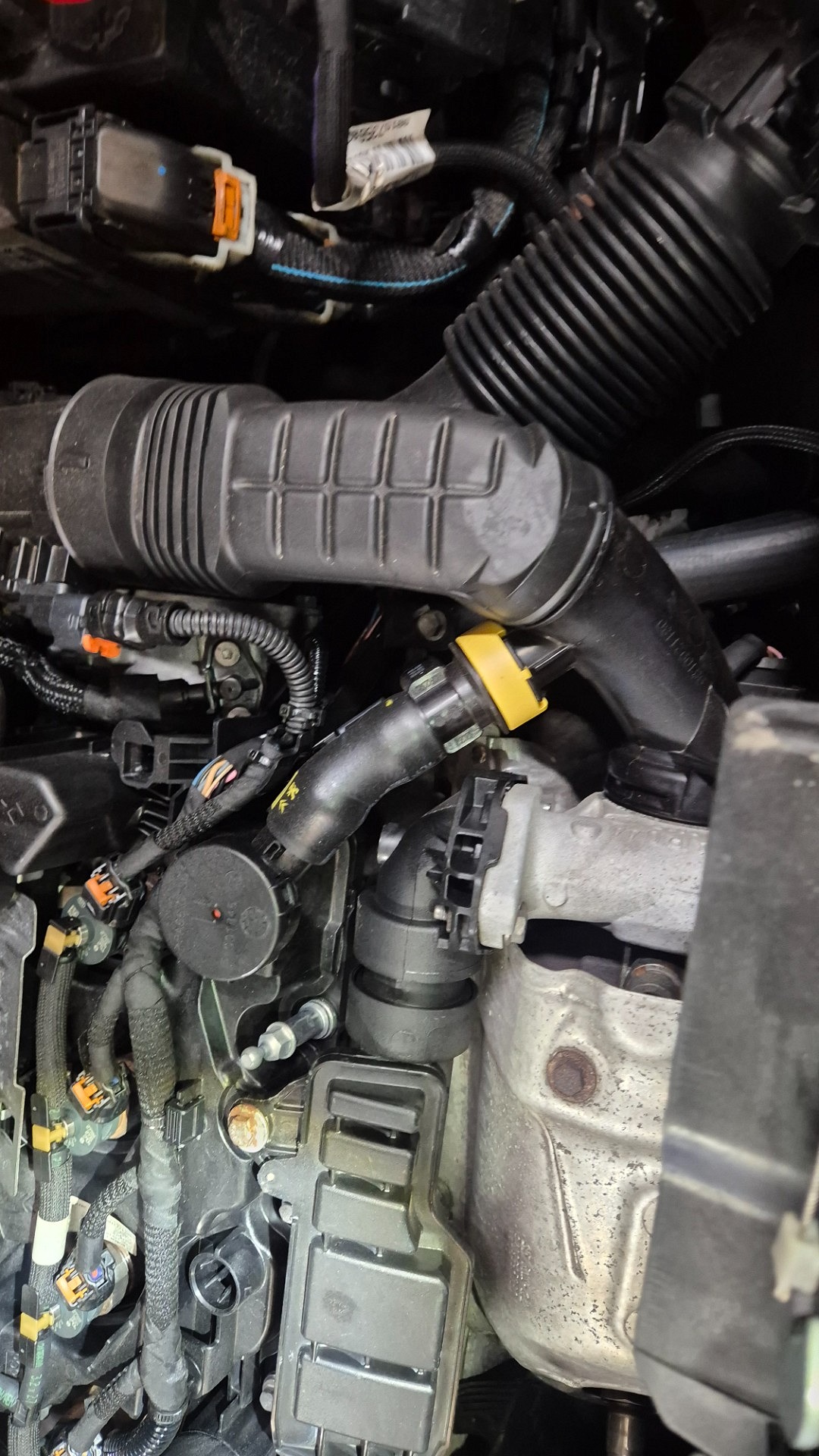

Komora silnika

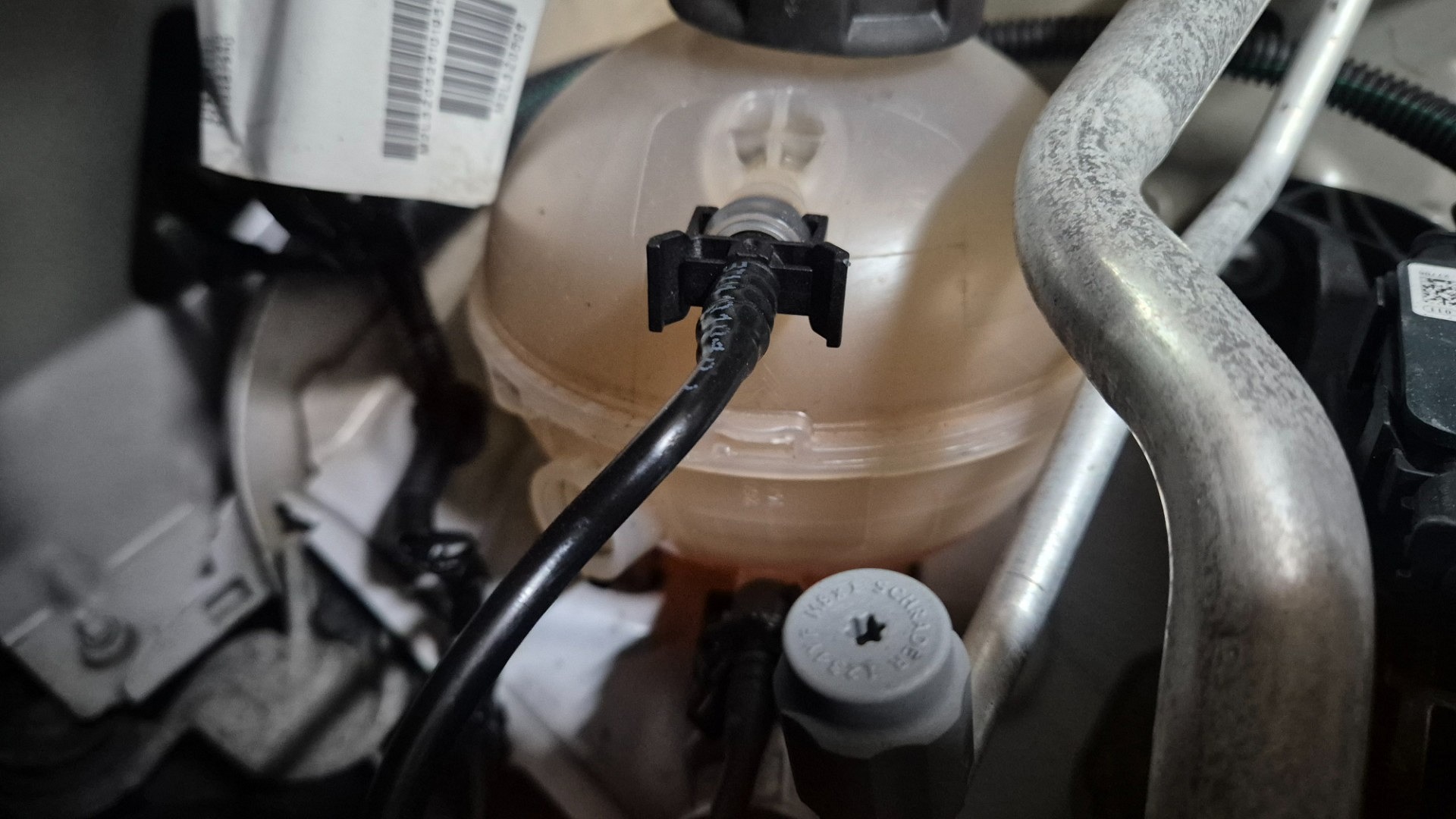

Podczas kontroli poziomu płynu chłodniczego stwierdziliśmy pusty zbiornik. Zapisaliśmy konieczność uzupełnienia płynu, ale pozostaje również ustalenie przyczyny jego braku. Sama dolewka nie potwierdzi szczelności układu chłodzenia.

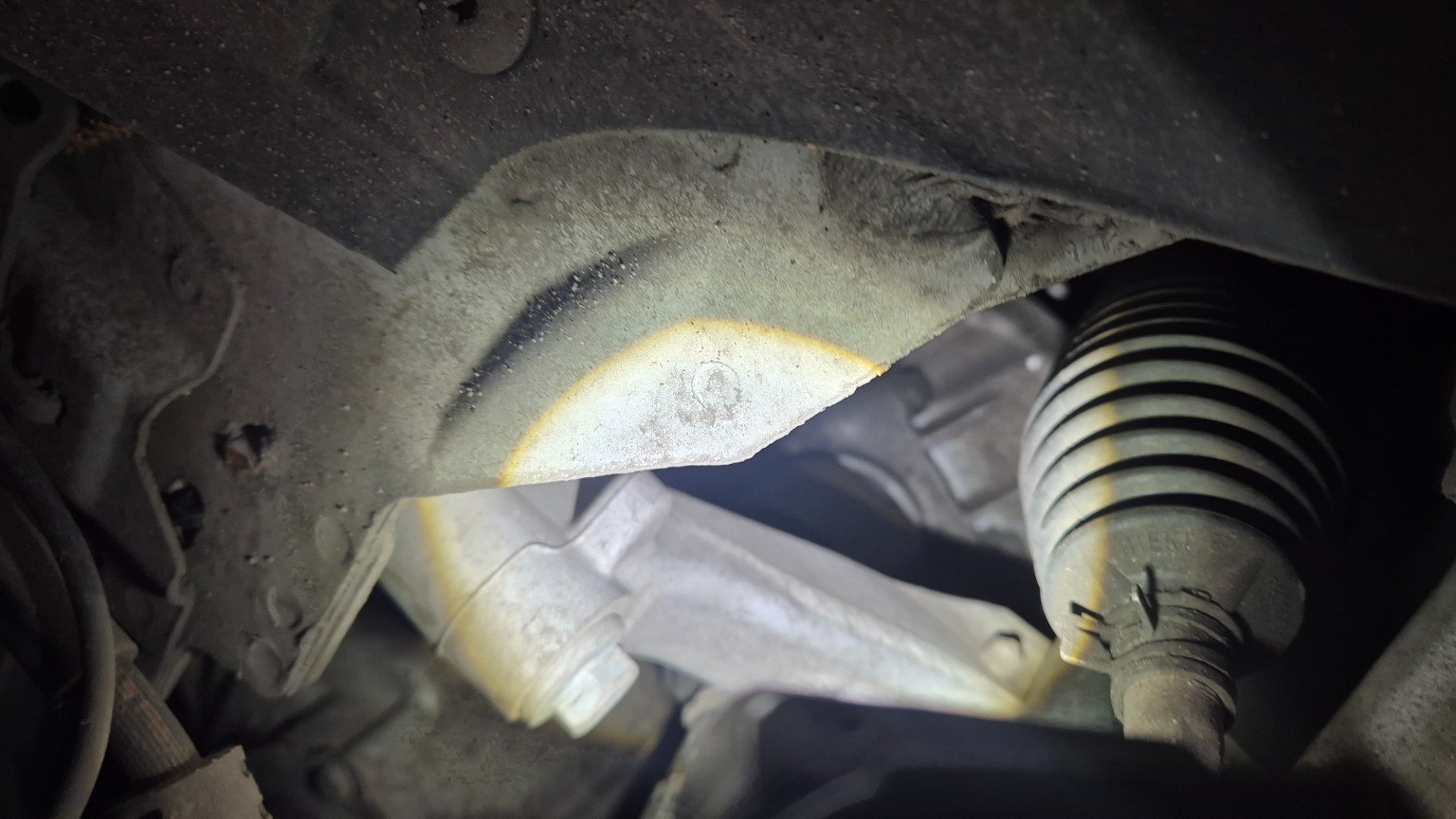

Podwozie i inne
Komora silnika

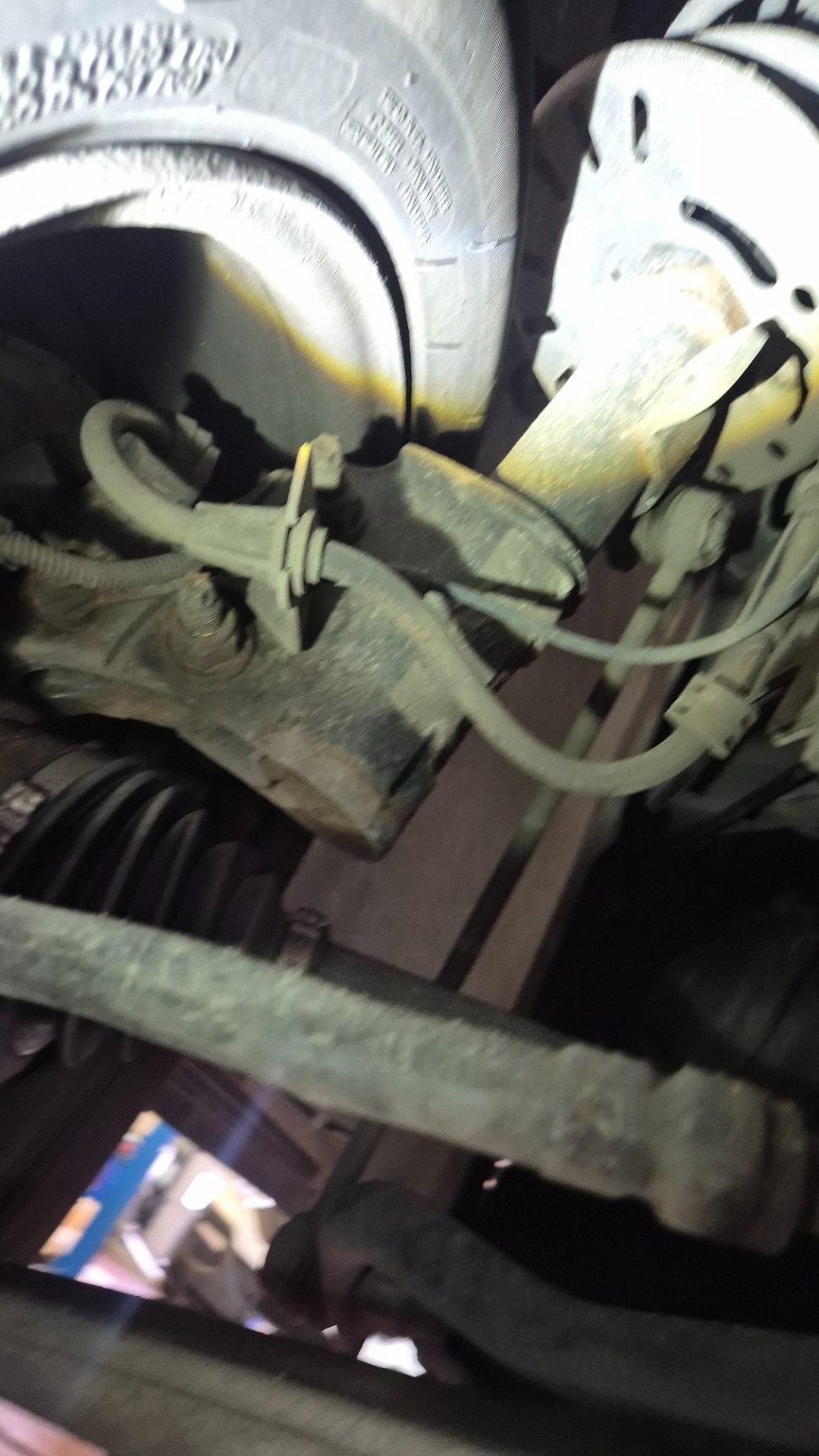

Układ hamulcowy

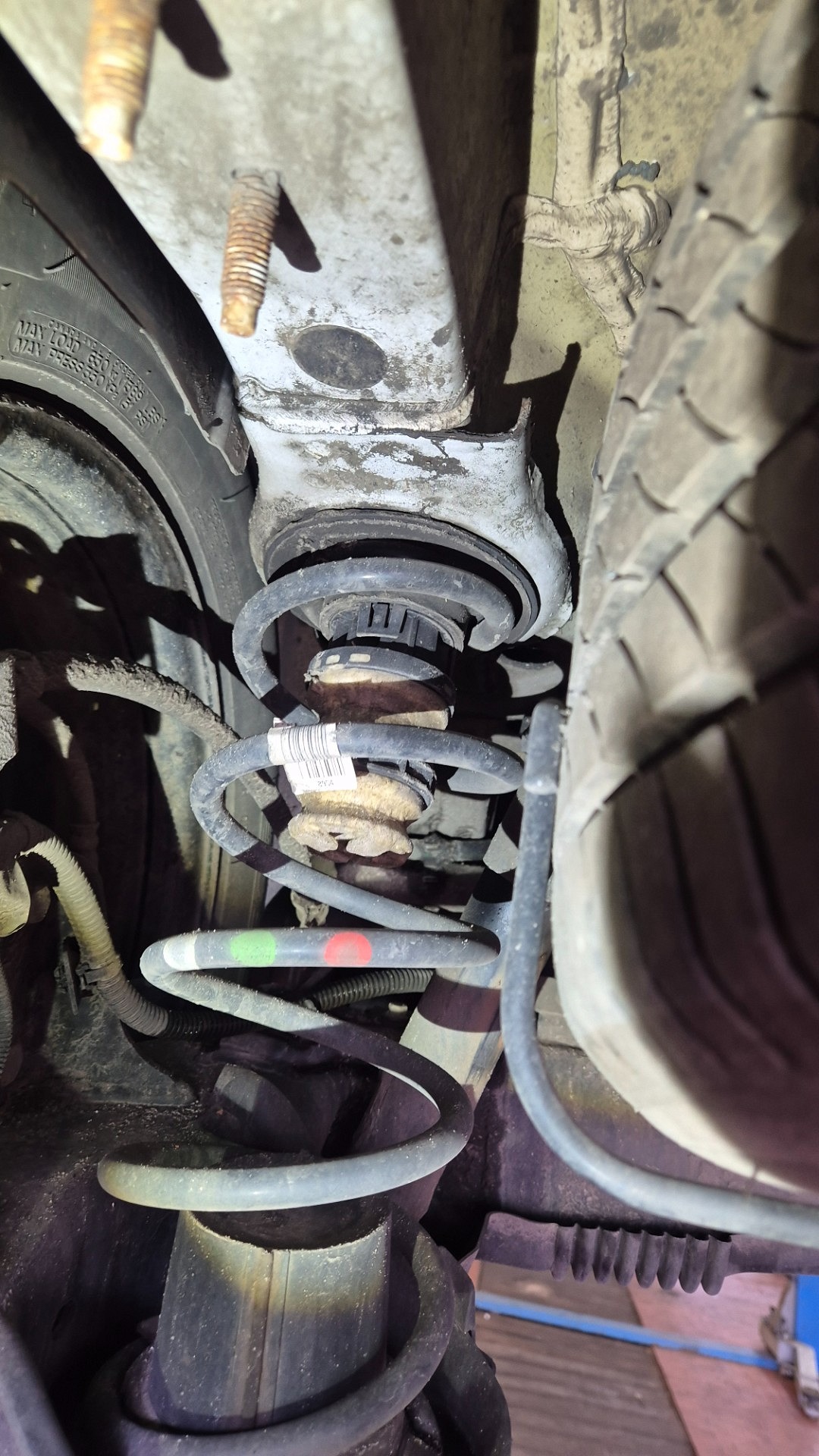

Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Po zgłoszeniu komunikatu o usterce silnika wykonaliśmy odczyty testerem Bosch KTS. W kolejnych odczytach w sterowniku silnika pojawiały się między innymi kody P203F, P2291 i P0113, a ostatni zapis dla tego sterownika pokazał już 0 kodów. Sam odczyt nie rozstrzyga jeszcze przyczyny wszystkich zapisów, dlatego znaczenie miała też równoległa kontrola stanu auta.
Zobacz odczyty i kody błędów Odczyty: 9
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Odczyt sterownika
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
Odczyt 4 Przegląd układów
Układ sterowania silnika MD1 CS003
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Przegląd układów
Układ sterowania silnika MD1 CS003
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 6 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Kontrola odległości przy parkowaniu(PDK)
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 7.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Serwis Reset interwału 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Dolny panel obsługi 7.0
Brak kodów błędów w tym odczycie.
Zarządzanie akumulatorem EBM
Brak kodów błędów w tym odczycie.
Elektron.zarządz.energią Tryb energooszczędny 7.0
Liczba błędów według testera: 41. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Lampki kontrolne pasa bezpieczeństwa 7.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 7.0
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Czujnik światła/deszczu 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 7 Przegląd układów
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 7.0
B173DRozpoznanie kluczyka
Błędny komunikat zwrotny
B1137światło mijania prawe: wysterowanie
Przerwa/zwarcie
B1138światło mijania lewe: wysterowanie
Przerwa/zwarcie
B1805Rozrusznik
Sygnał niezrozumiały
B1418Czujnik rolki pasa po stronie kierowcy
Błąd
B1327Opór ogrzewania kabiny pas. 2
Zwarcie do masy
B1326Opór ogrzewania kabiny pas. 1
Zwarcie do masy
B132AObieg śr. chłodzącego (nis. ciś.)
Sygnał za mały
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
B1836Antena transpondera
Nieznany rodzaj usterki (00) · Zwarcie do plusa
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Wyświetlacz informacyjny 7.1
U1FA0Ekran dotykowy
Błąd komunikacji LVDS
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 7.2
B1238Obszar widoczności kamery wideo
Błąd
Elektronika komfortu Czujnik światła/deszczu 1.0
B123800Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Odczyt 8 Przegląd układów
Układ sterowania silnika MD1 CS003
U2FFFUsterka nieznana
Nieznany rodzaj usterki (00)
P203FUsterka nieznana
Zbyt niski poziom napełnienia
P119Folej silnikowy: jakość (pozostała)
Wartość za duża
P2291Kontrola funkcjonowania / czujnik wysokiego ciśnienia paliwa
Zbyt wolna odpowiedź
P0113Czujnik temp.powietrza zasysanego 1: zamontowany w komponencie
Zwarcie do plusa
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 7.0
B173DRozpoznanie kluczyka
Błędny komunikat zwrotny
B1137światło mijania prawe: wysterowanie
Przerwa/zwarcie
B1138światło mijania lewe: wysterowanie
Przerwa/zwarcie
B1805Rozrusznik
Sygnał niezrozumiały
B1418Czujnik rolki pasa po stronie kierowcy
Błąd
B1327Opór ogrzewania kabiny pas. 2
Zwarcie do masy
B1326Opór ogrzewania kabiny pas. 1
Zwarcie do masy
B132AObieg śr. chłodzącego (nis. ciś.)
Sygnał za mały
Elektronika komfortu Zespół przełączników kolumny kierownicy 7.0
B1836Antena transpondera
Nieznany rodzaj usterki (00) · Zwarcie do plusa
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 7.2
B1238Obszar widoczności kamery wideo
Błąd
Elektronika komfortu Czujnik światła/deszczu 1.0
B123800Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Odczyt 9 Odczyt sterownika
Układ sterowania silnika MD1 CS003
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
