Rzeczywista realizacja · 2013 · 1.4 TSI
VW CC B7Dzwonienie w silniku VW CC – diagnostyka rozrządu i zakres naprawy
Po zakupie samochodu kierowca zgłosił metaliczne dzwonienie z okolic silnika i zapaloną kontrolkę check engine. Potrzebował również diagnostyki oraz dokumentacji dla operatora gwarancji. Odczyt błędów wskazał nieprawidłowość związaną z synchronizacją wału korbowego i wałka rozrządu.
Masz podobny temat?
Przebieg prac
Podczas wcześniejszych oględzin nie znaleźliśmy przekonujących śladów potwierdzających, że rozrząd był już wymieniany. Stan uszczelnienia i zabrudzenia przy pokrywie budziły wątpliwości. W połączeniu z błędem synchronizacji wału i wałka rozrządu stanowiło to podstawę do zaplanowania prac przy napędzie rozrządu. Nie ustalono jednak jednoznacznie, który element odpowiada za zgłoszony hałas.

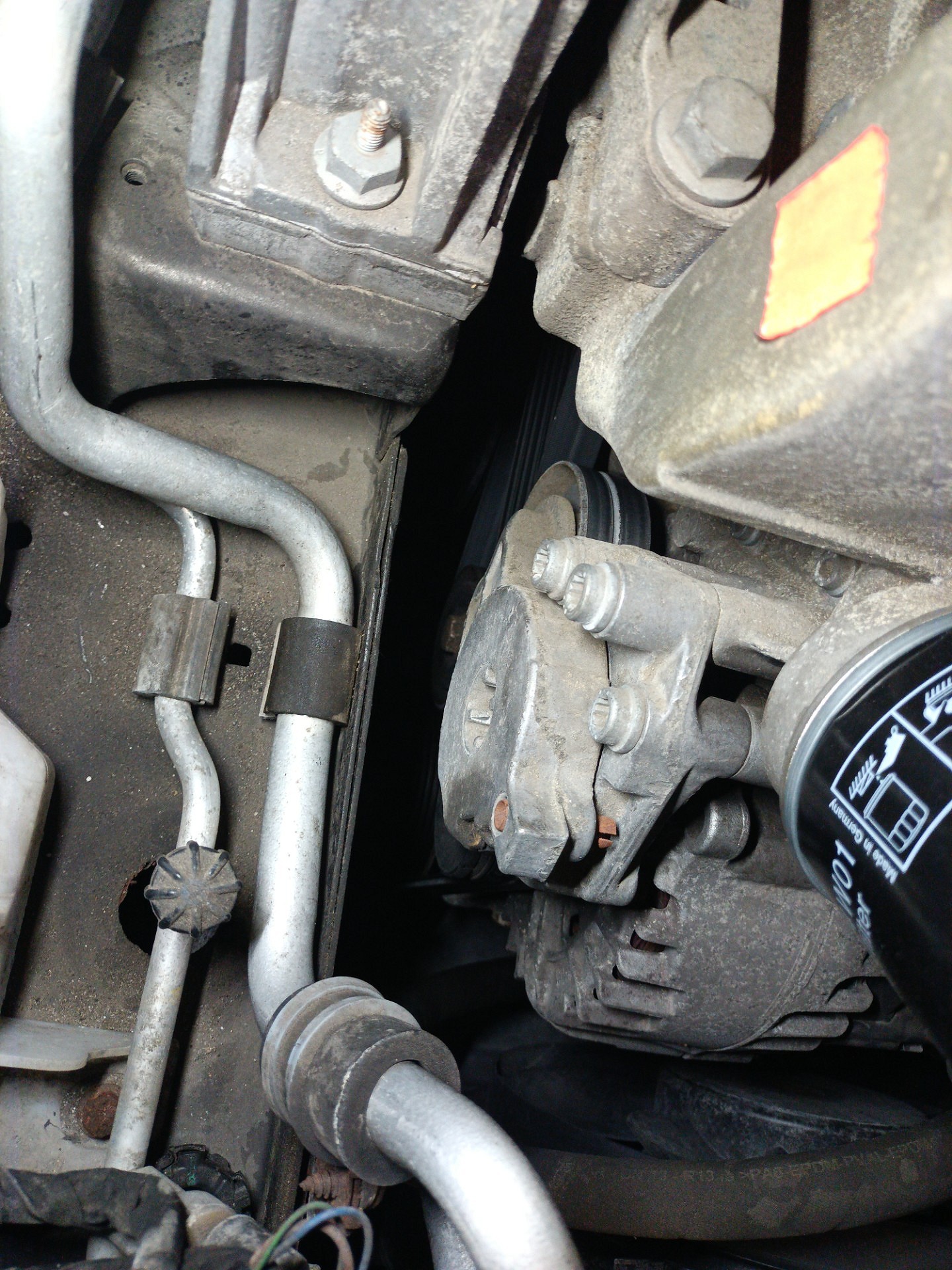

Przygotowany zakres obejmuje wymianę łańcucha wraz z kołem wałka rozrządu. Dostęp do mechanizmu wymaga również prac przy misie olejowej i układzie wydechowym. W kalkulacji uwzględniono obsługę olejową, wymianę cieczy chłodzącej z odpowietrzeniem oraz pompę cieczy, pasek osprzętu i jego rolkę napinającą.
Zlecenie pozostaje w trakcie naprawy. Dokumentacja diagnostyczna i fotograficzna ma posłużyć do zgłoszenia gwarancyjnego po zakupie samochodu. Wynik naprawy i usunięcie zgłoszonego hałasu nie są jeszcze potwierdzone.

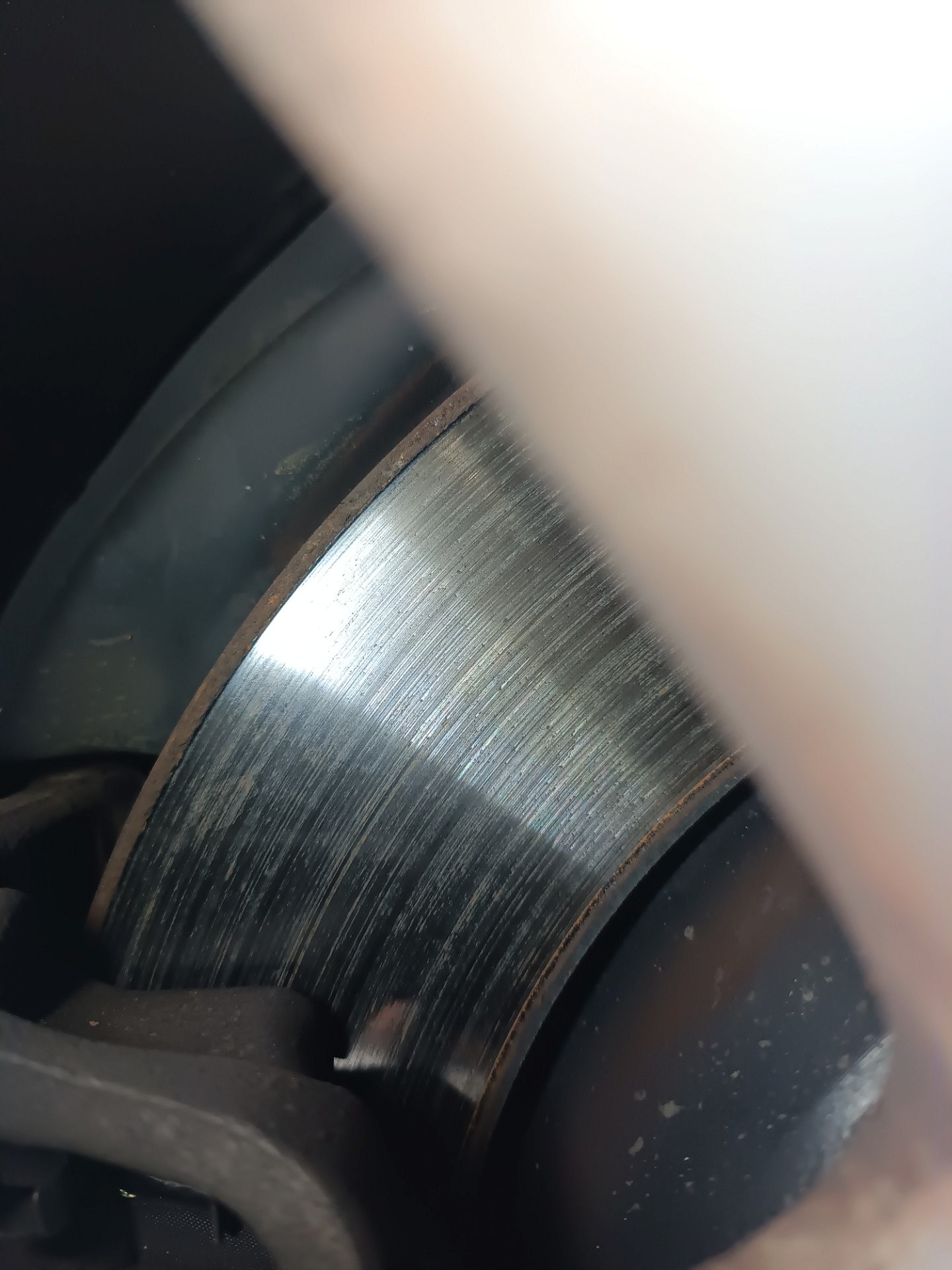

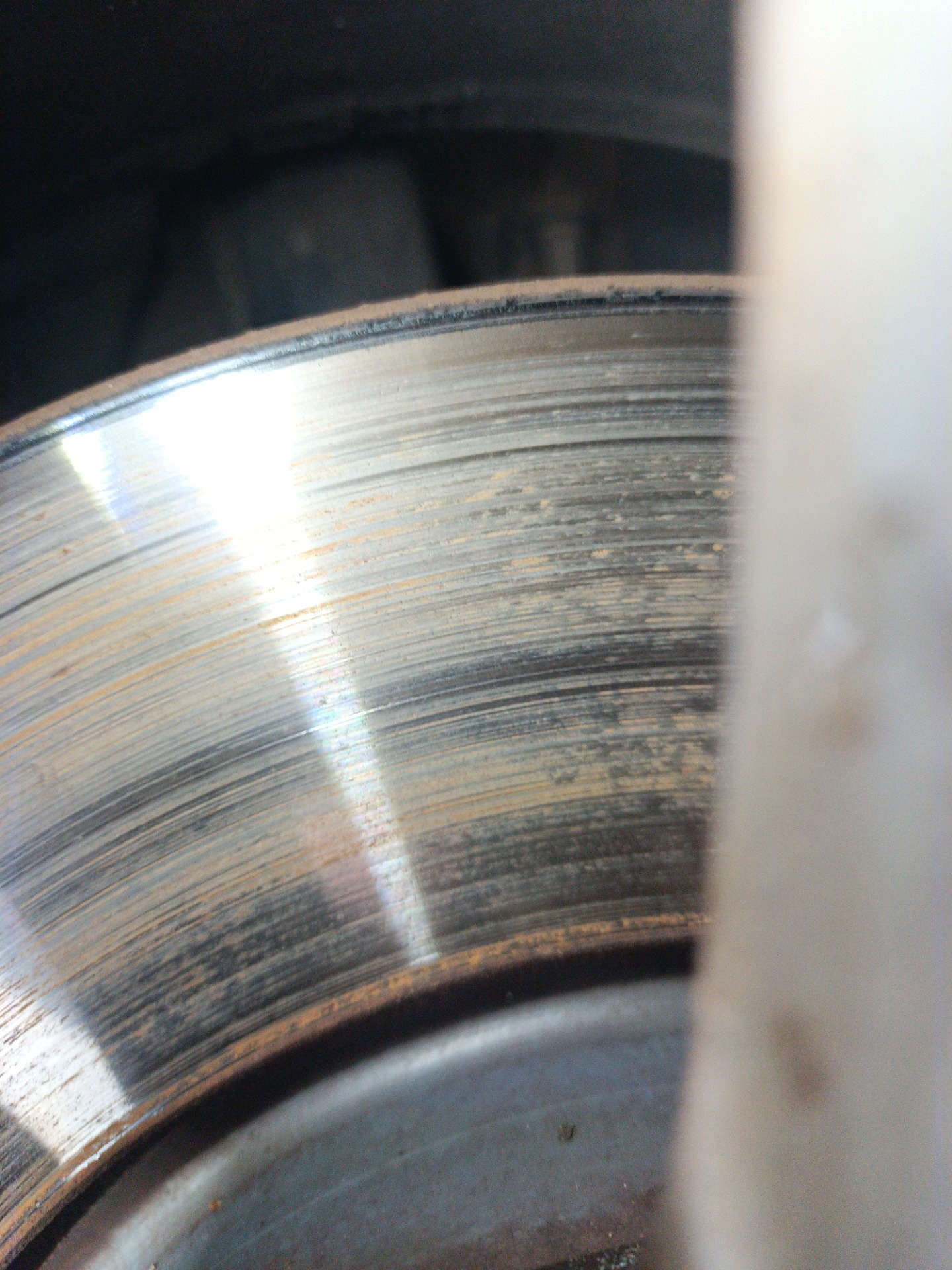

Układ hamulcowy

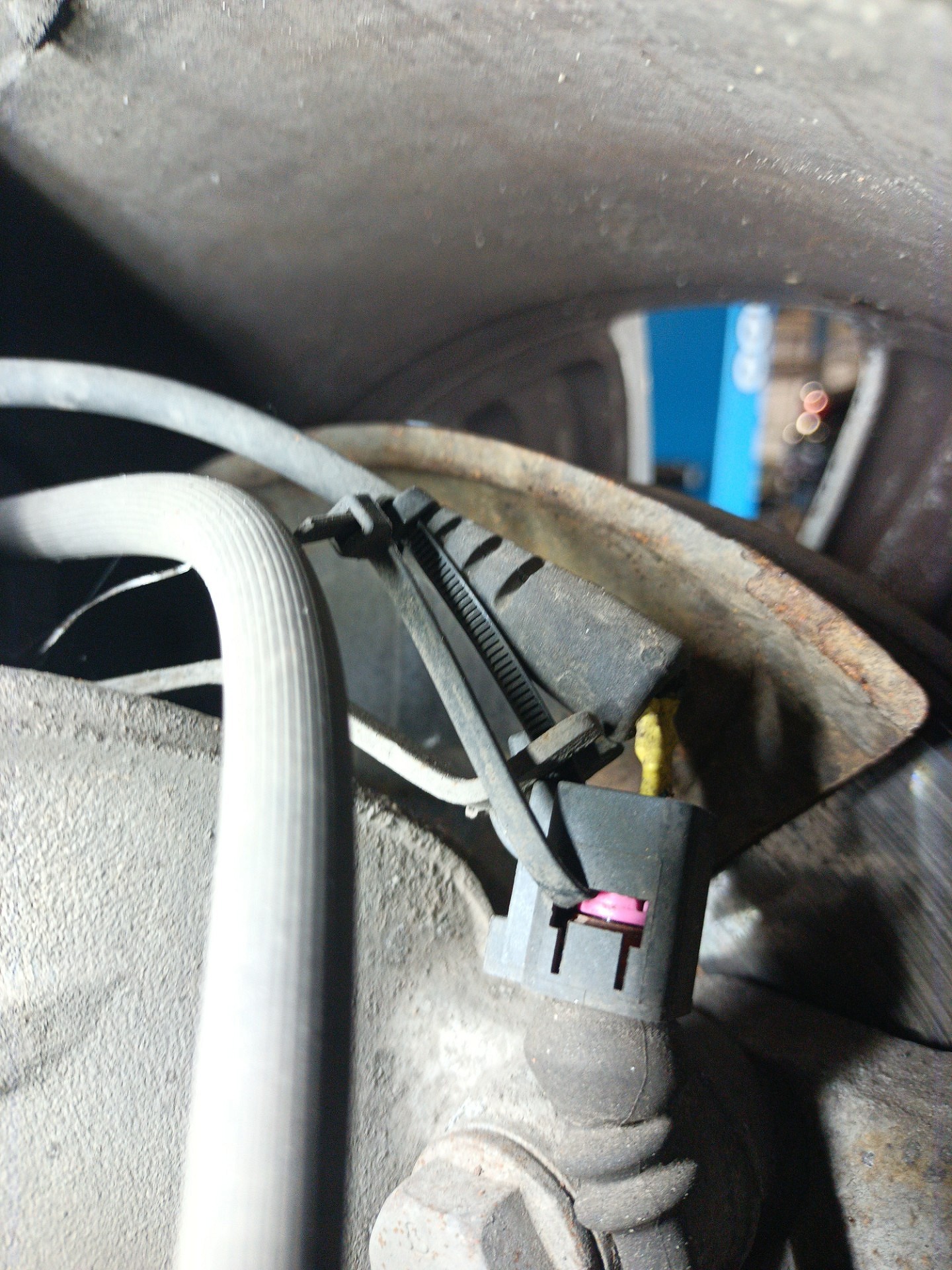

Podczas kontroli odnotowaliśmy uszkodzone gniazdo sygnalizacji zużycia klocka hamulcowego po stronie instalacji przy lewym przednim kole. To osobna usterka do uwzględnienia przy dalszej obsłudze samochodu.

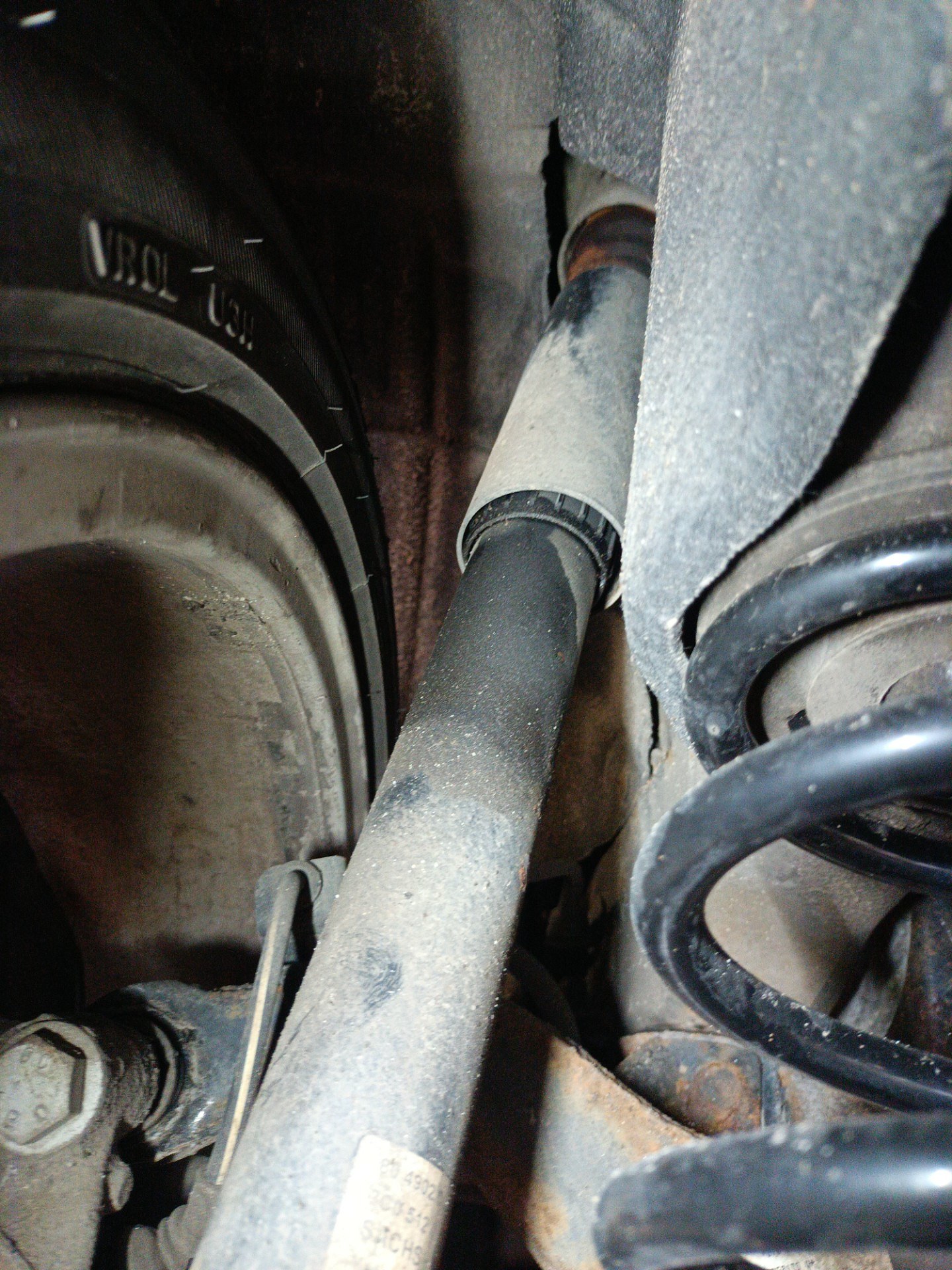

Zawieszenie i amortyzacja
Podwozie i inne

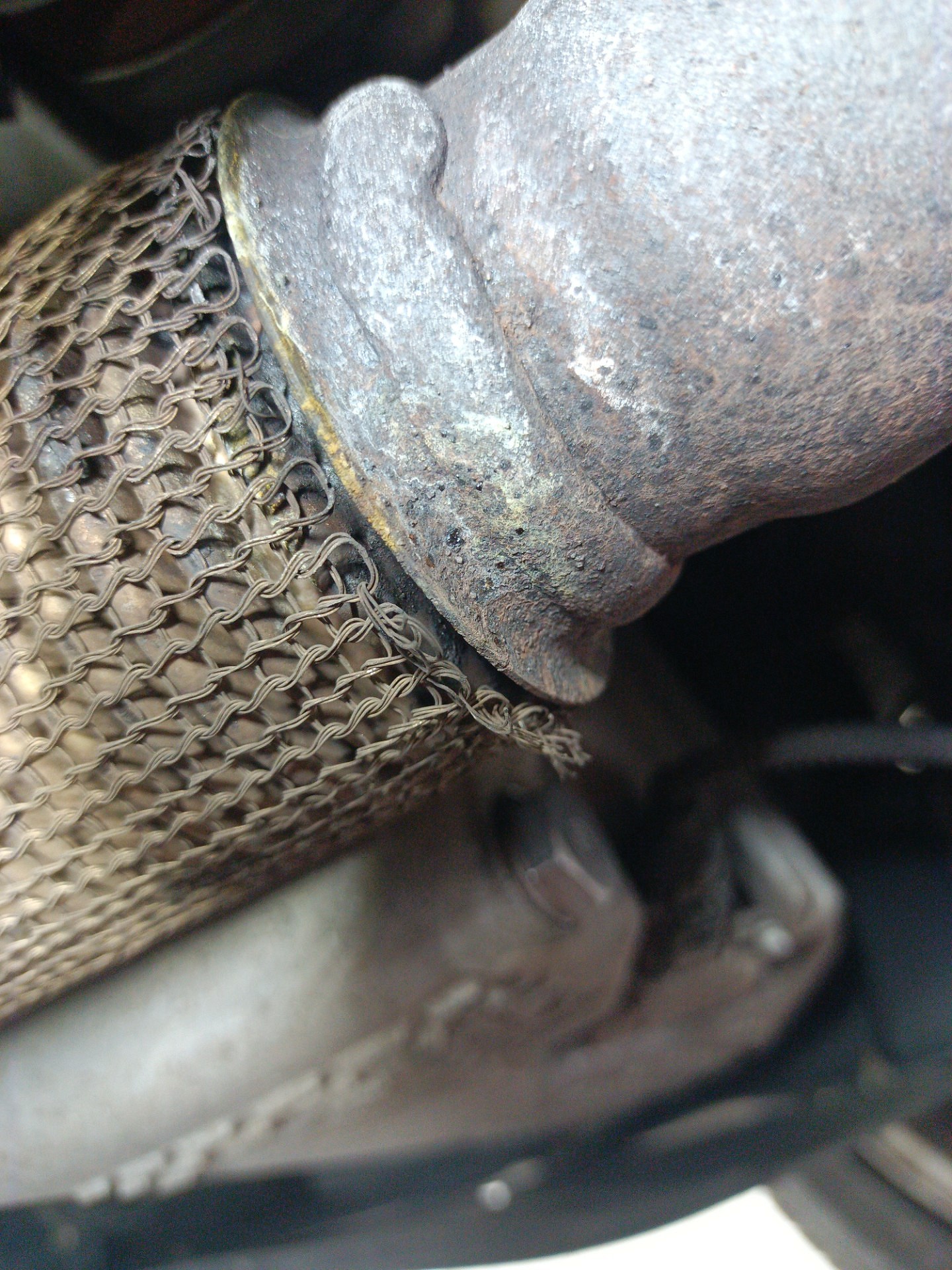

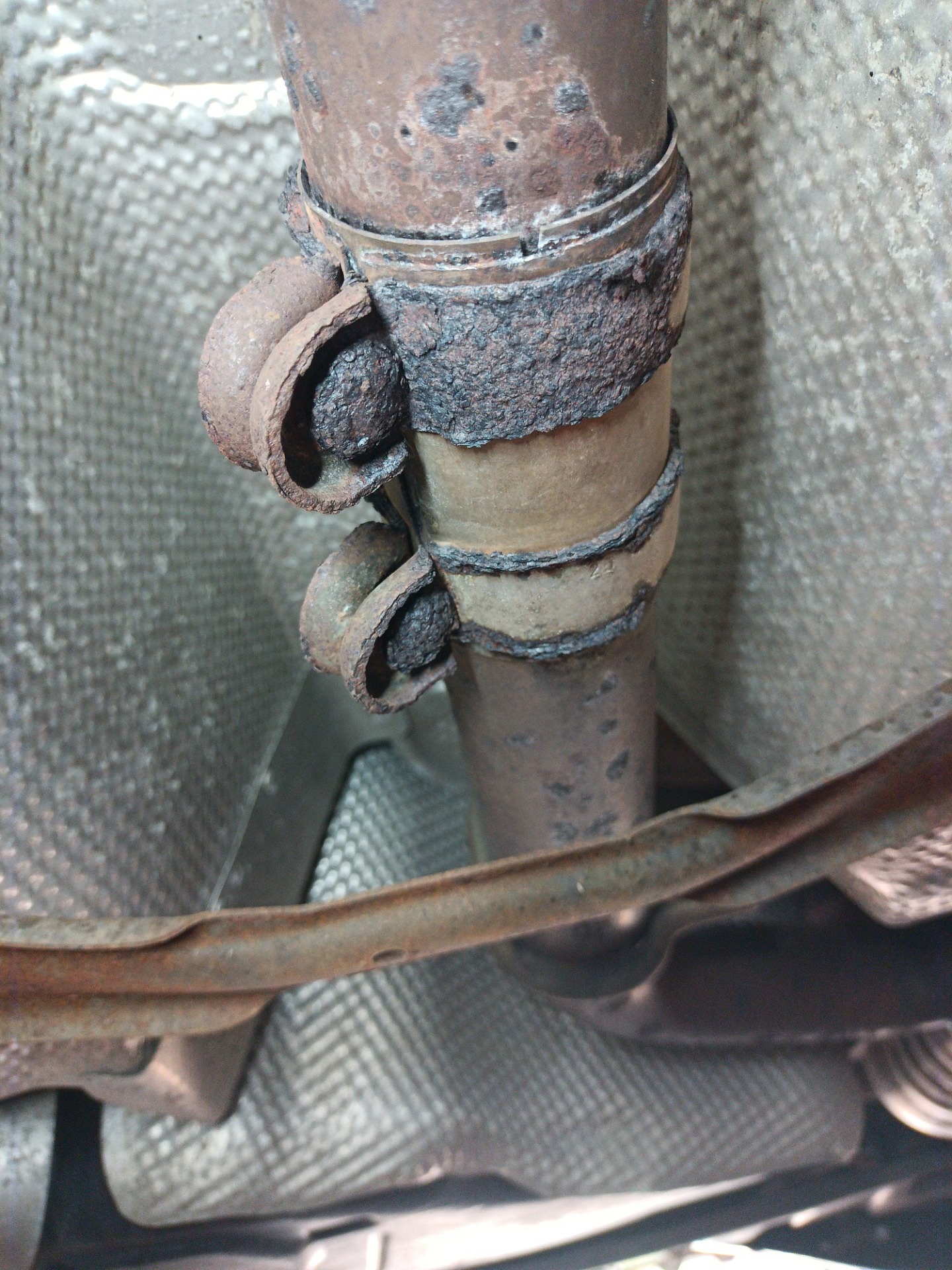

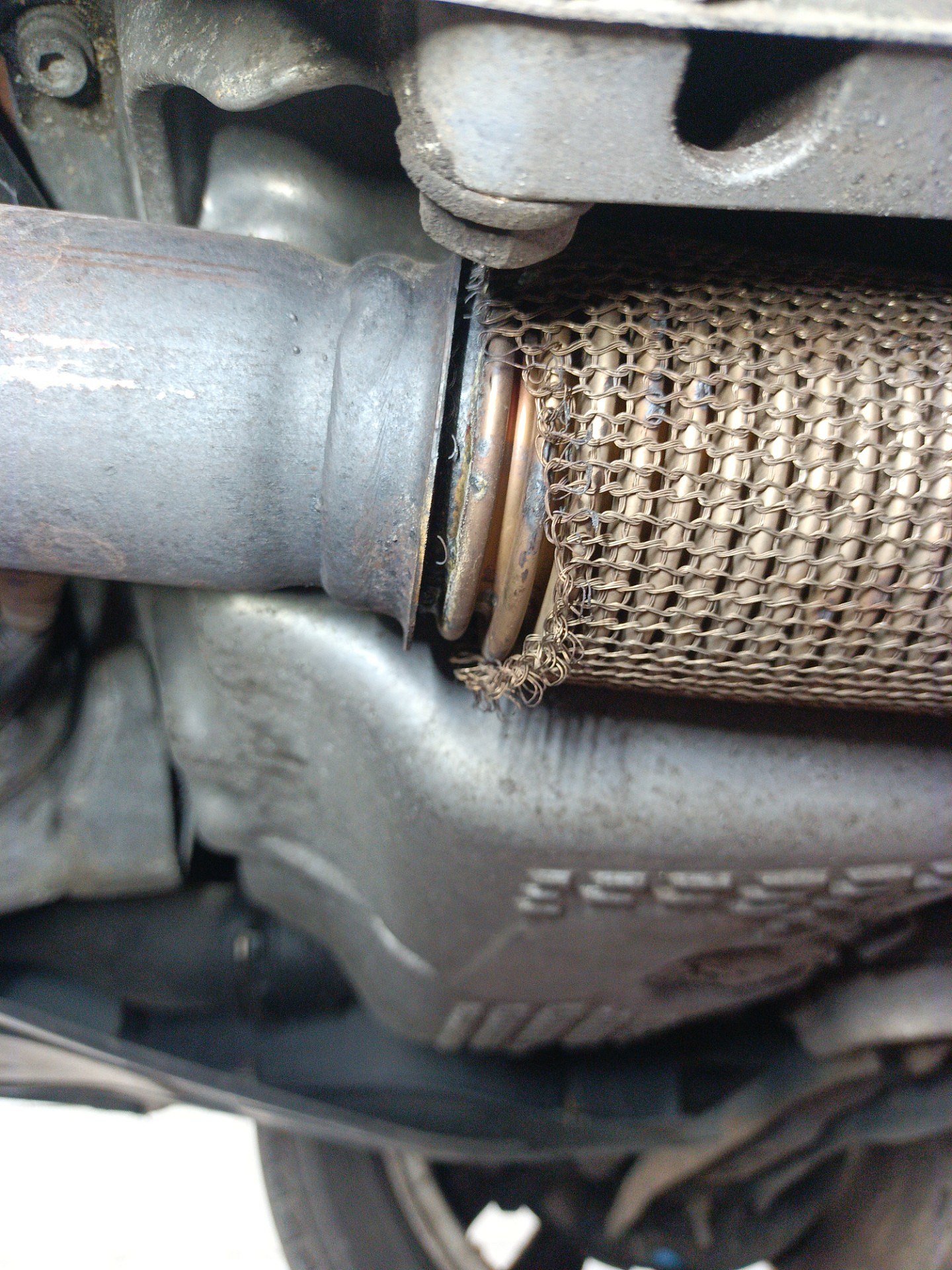

Oględziny układu wydechowego ujawniły bardzo mocno skorodowaną obejmę oraz uszkodzony tłumik drgań. Stan tych elementów wymaga uwzględnienia podczas prac przy wydechu związanych z dostępem do rozrządu.

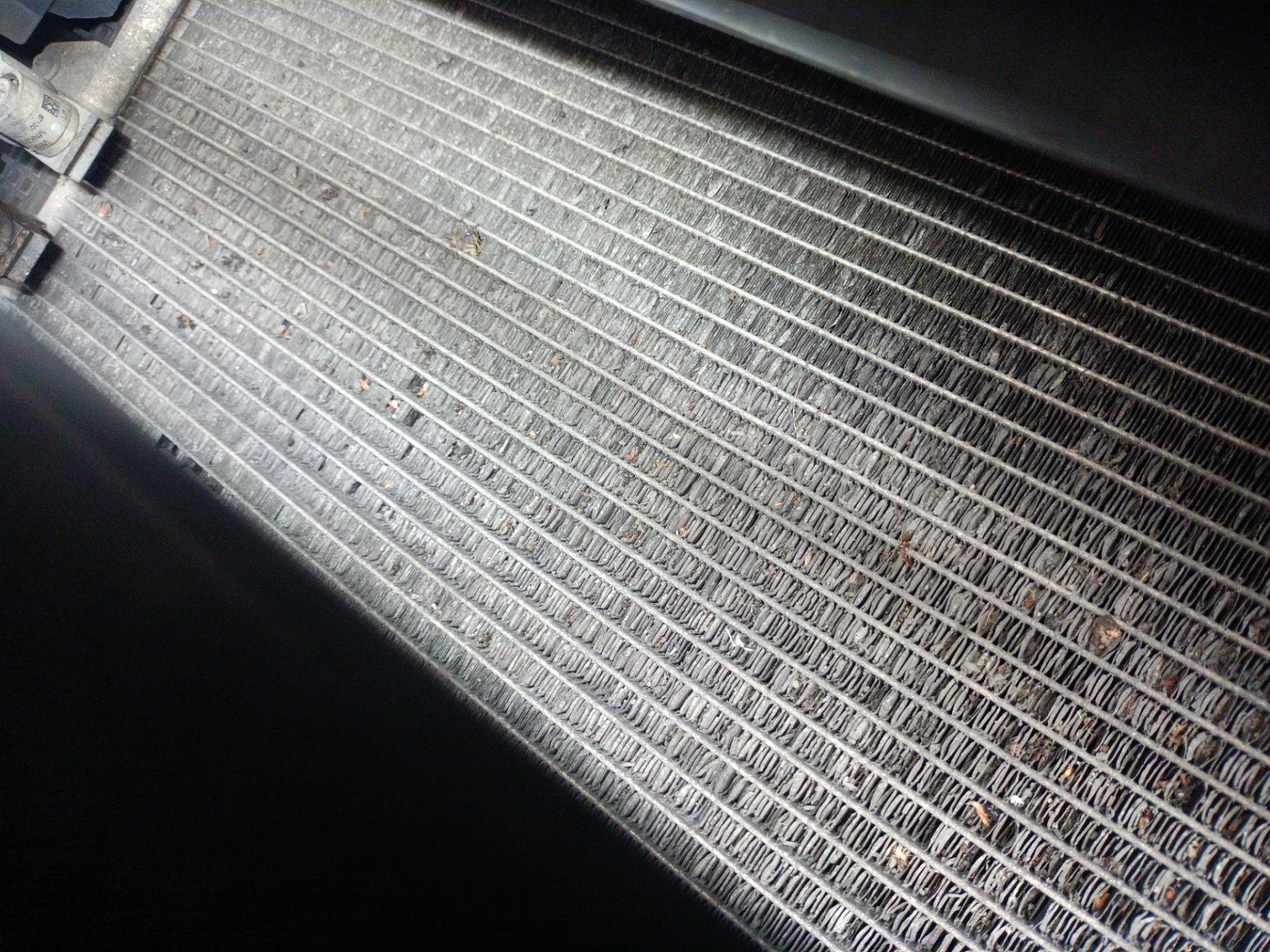

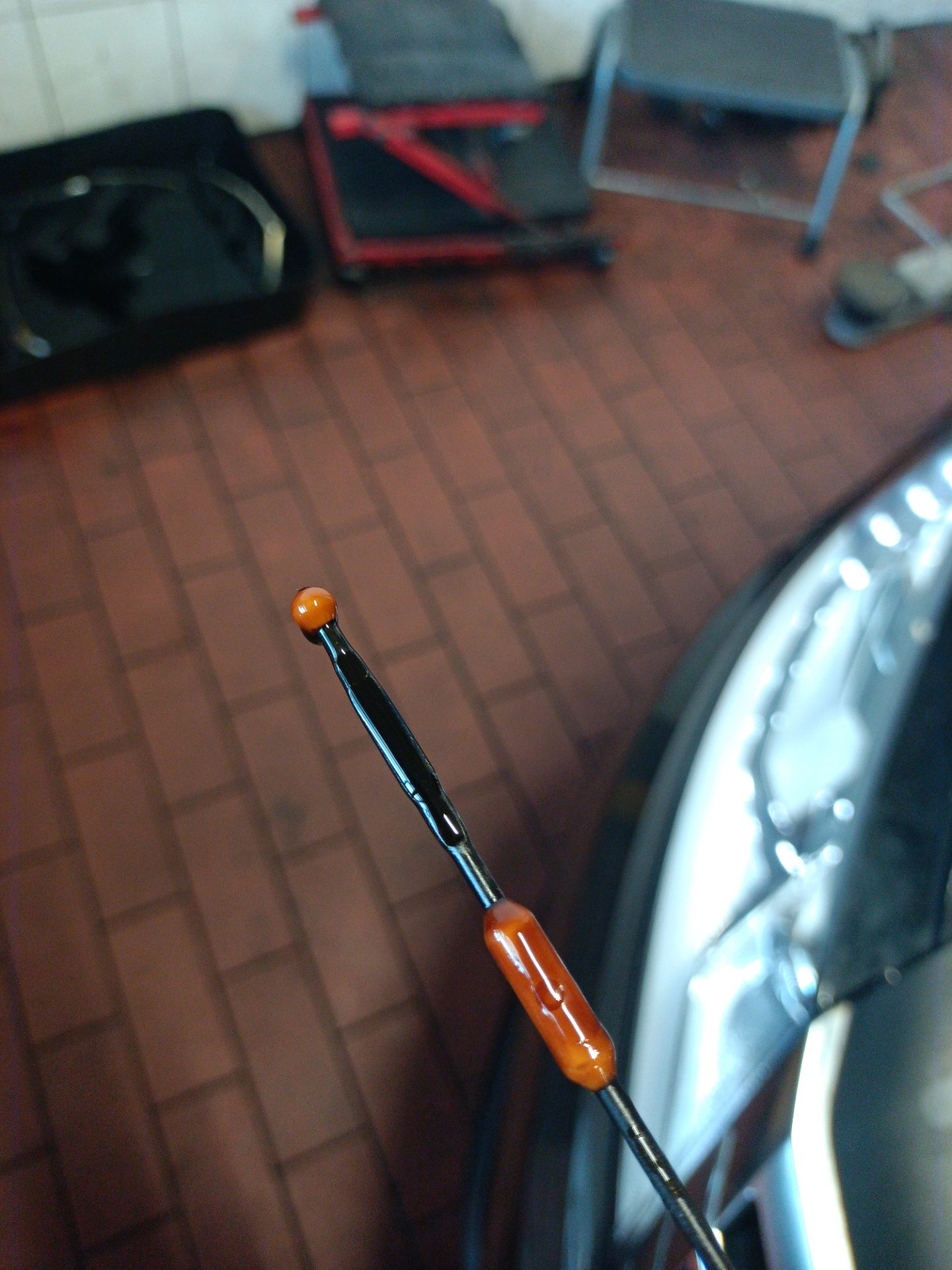

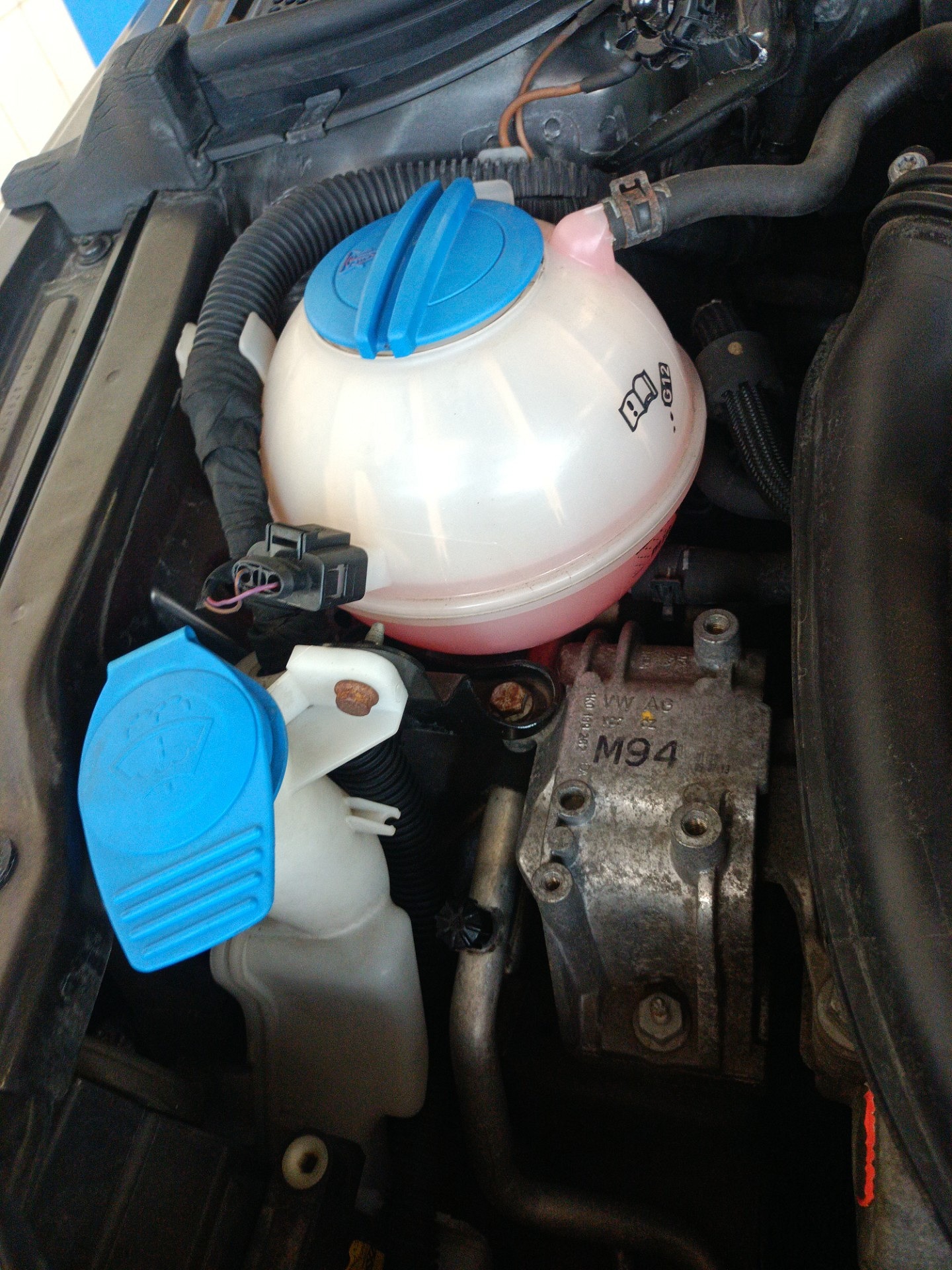

Komora silnika
Układ hamulcowy
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała trzy błędy sterownika silnika: P001600 dotyczący przypisania sygnałów położenia wału korbowego i wałka rozrządu, P106300 związany z regulacją ciśnienia paliwa oraz P008800 wskazujący zbyt wysokie ciśnienie paliwa. Odczyt uzasadnia weryfikację rozrządu, ale sam nie potwierdza uszkodzenia konkretnego elementu. Zapisano również błędy sterowania ogrzewaniem lewego przedniego fotela, czujnika deszczu i światła oraz sterownika drzwi kierowcy.
Zobacz odczyty i kody błędów Odczyty: 9
