Rzeczywista realizacja · 2016 · 2.0 CRDI 4WD
KIA SORENTO IIIPowracający błąd DPF – wymiana sondy NOx i pompki spryskiwacza
W Kia Sorento powracały błędy związane z układem cząstek stałych, mimo wcześniejszego czyszczenia DPF i podmiany czujników temperatury. Diagnostyka skierowała nas na sondę NOx, a dodatkowym zgłoszeniem była niedziałająca pompka spryskiwacza.
Masz podobny temat?
Przebieg prac
Wcześniejsze podmiany czujników temperatury nie rozwiązały problemu, dlatego przed kolejną wymianą sprawdziliśmy instalację elektryczną i złącze ostatniej sondy NOx w układzie wydechowym. Po stronie instalacji nie stwierdziliśmy nieprawidłowości, a ustalenia wskazywały na uszkodzenie grzałki samej sondy.
Po przedstawieniu kalkulacji i uzgodnieniu naprawy wymieniliśmy czujnik NOx. Powtórne odczyty sterownika silnika nie wykazały zapisanych błędów, choć ich brak nie przesądza jeszcze o trwałym ustąpieniu usterki.
Osobno zajęliśmy się spryskiwaczami. Do pompki dochodziło zasilanie, ale nie uruchamiała się ani przy spryskiwaniu przedniej, ani tylnej szyby. Wymieniliśmy pompkę spryskiwacza szyby, wykonując również demontaż i montaż zbiorniczka. Zakres wizyty obejmował także ogólną kontrolę hamulców, zawieszenia, układu kierowniczego i wydechowego.

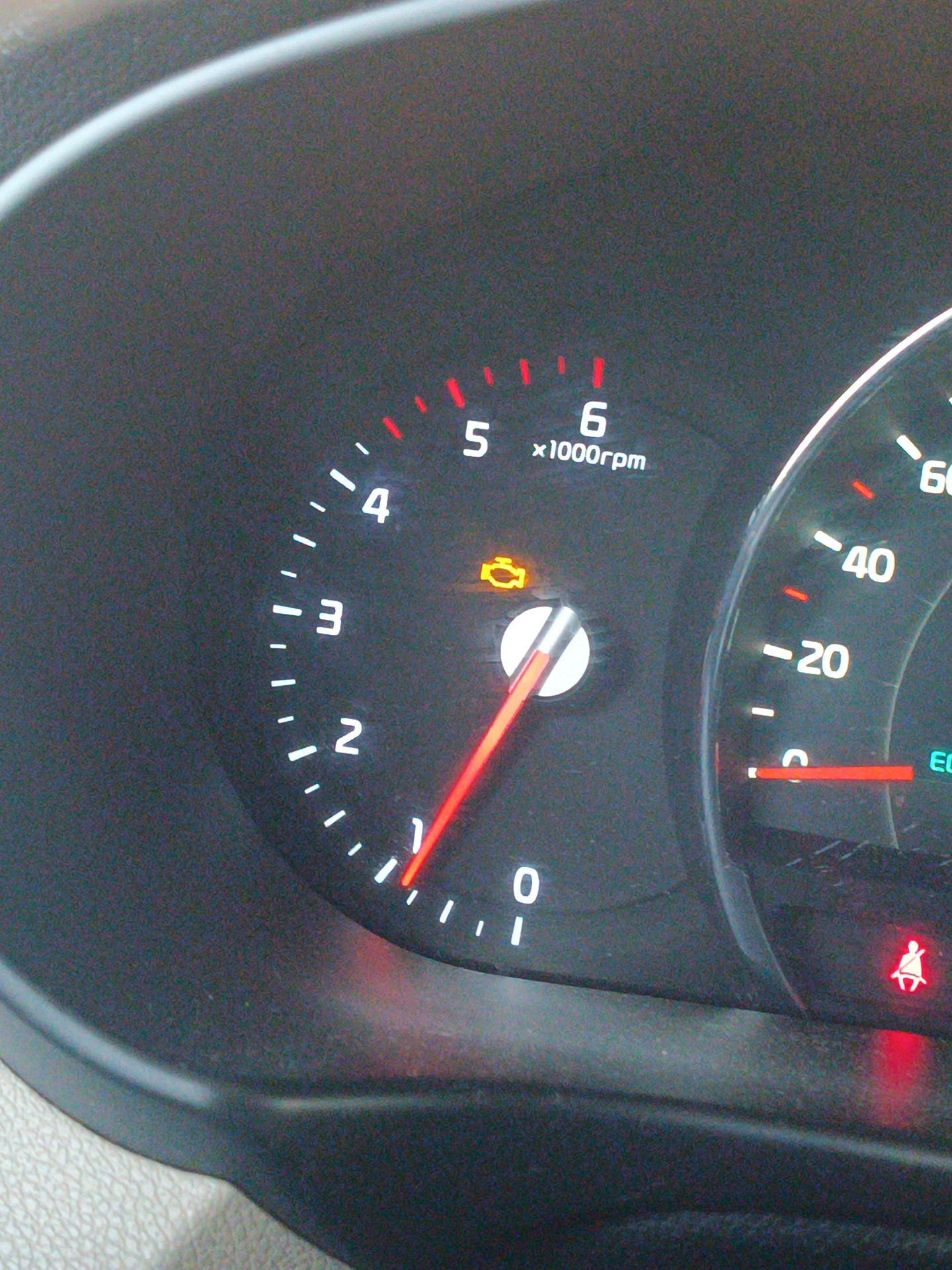

Niepokojące komunikaty

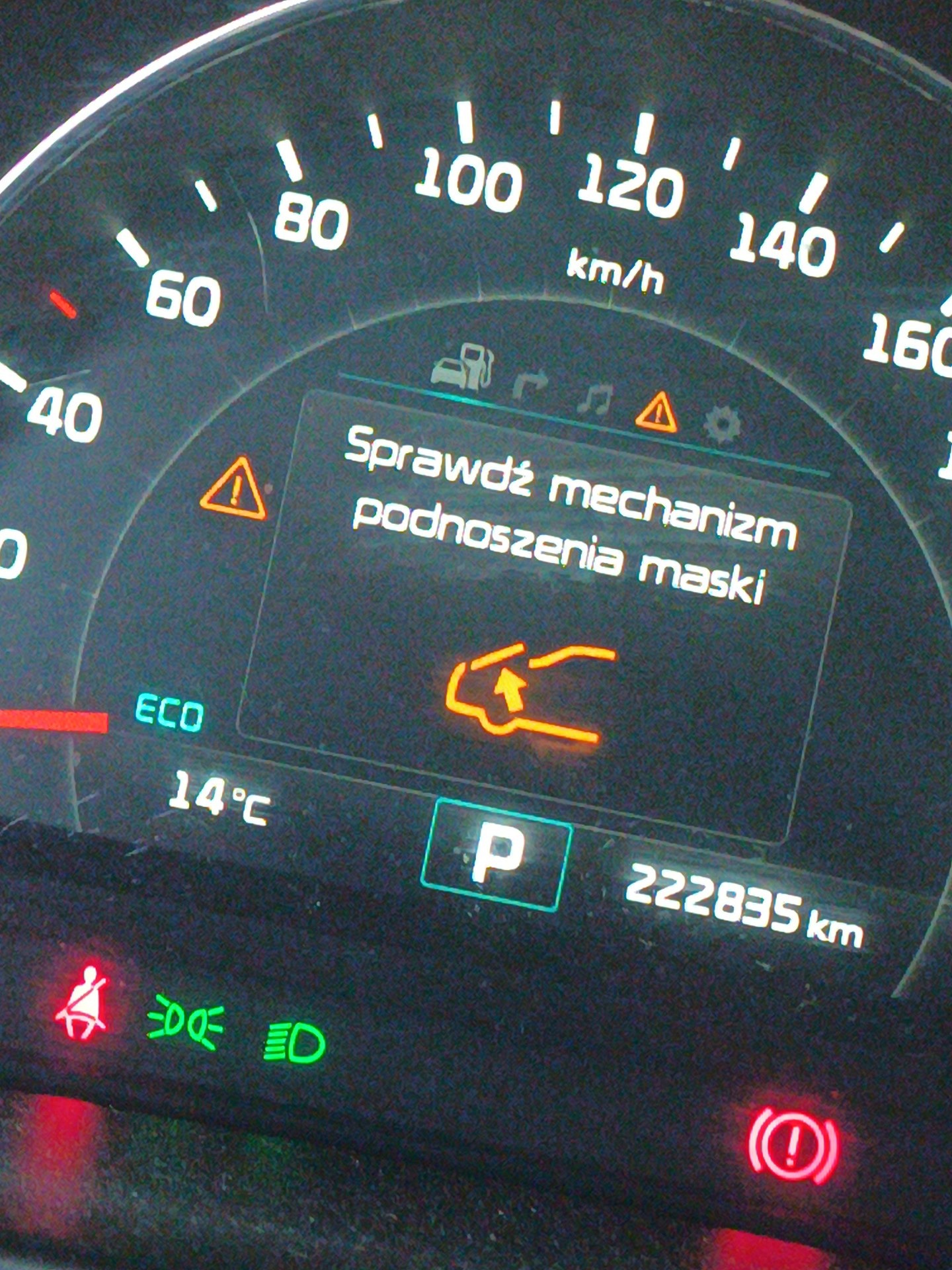

Oprócz powracających błędów układu cząstek stałych zgłoszono problem czujników klapy silnika. Podczas diagnostyki nie znaleźliśmy odpowiadającego mu kodu błędu, dlatego kwestia ta pozostała nierozstrzygnięta.

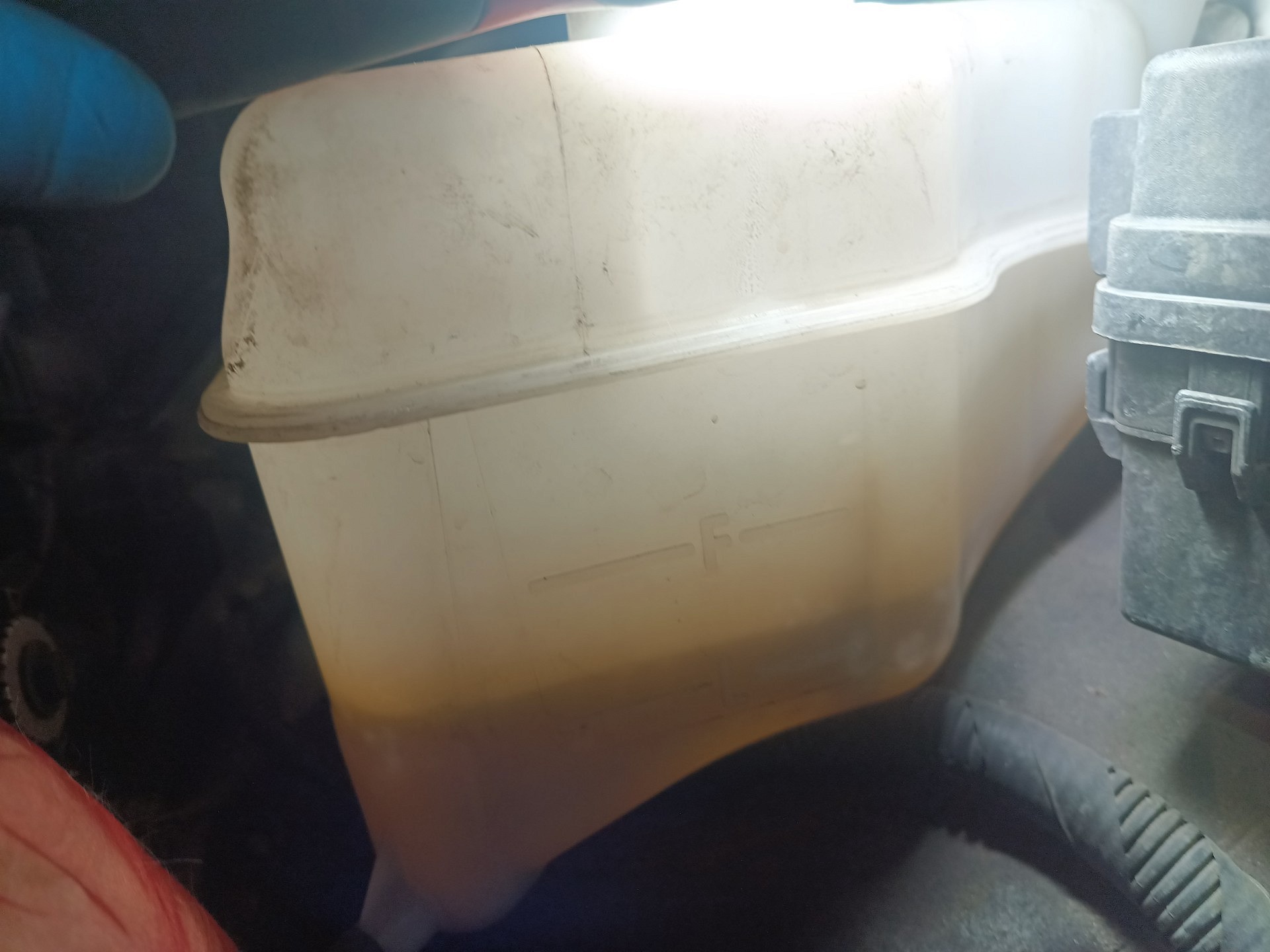

Poziom płynu chłodniczego
Podczas kontroli komory silnika odnotowaliśmy niski poziom płynu chłodniczego. To osobna kwestia wymagająca sprawdzenia i uzupełnienia płynu, nieobjęta wykonaną naprawą.

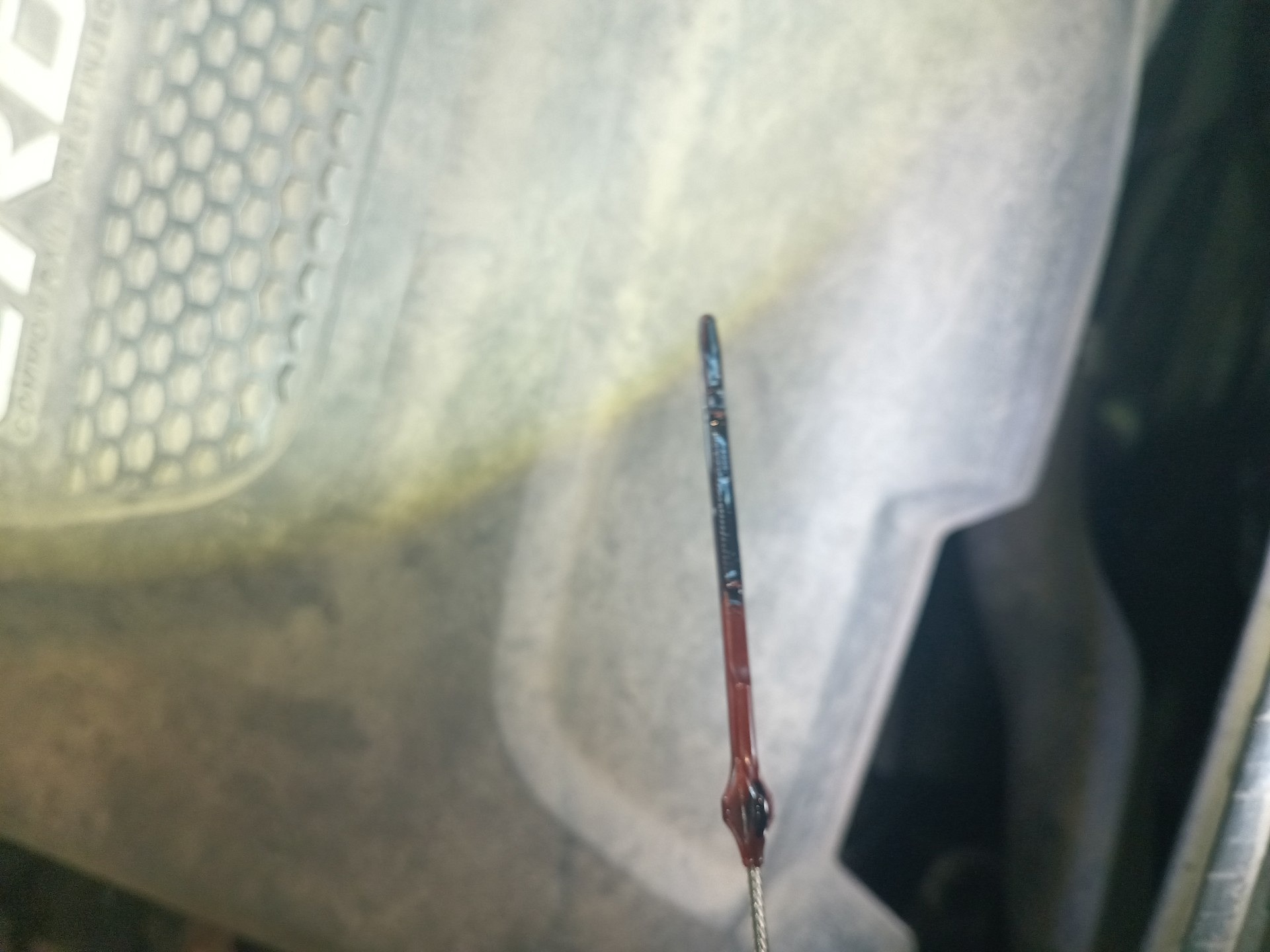

Poziom oleju silnikowego

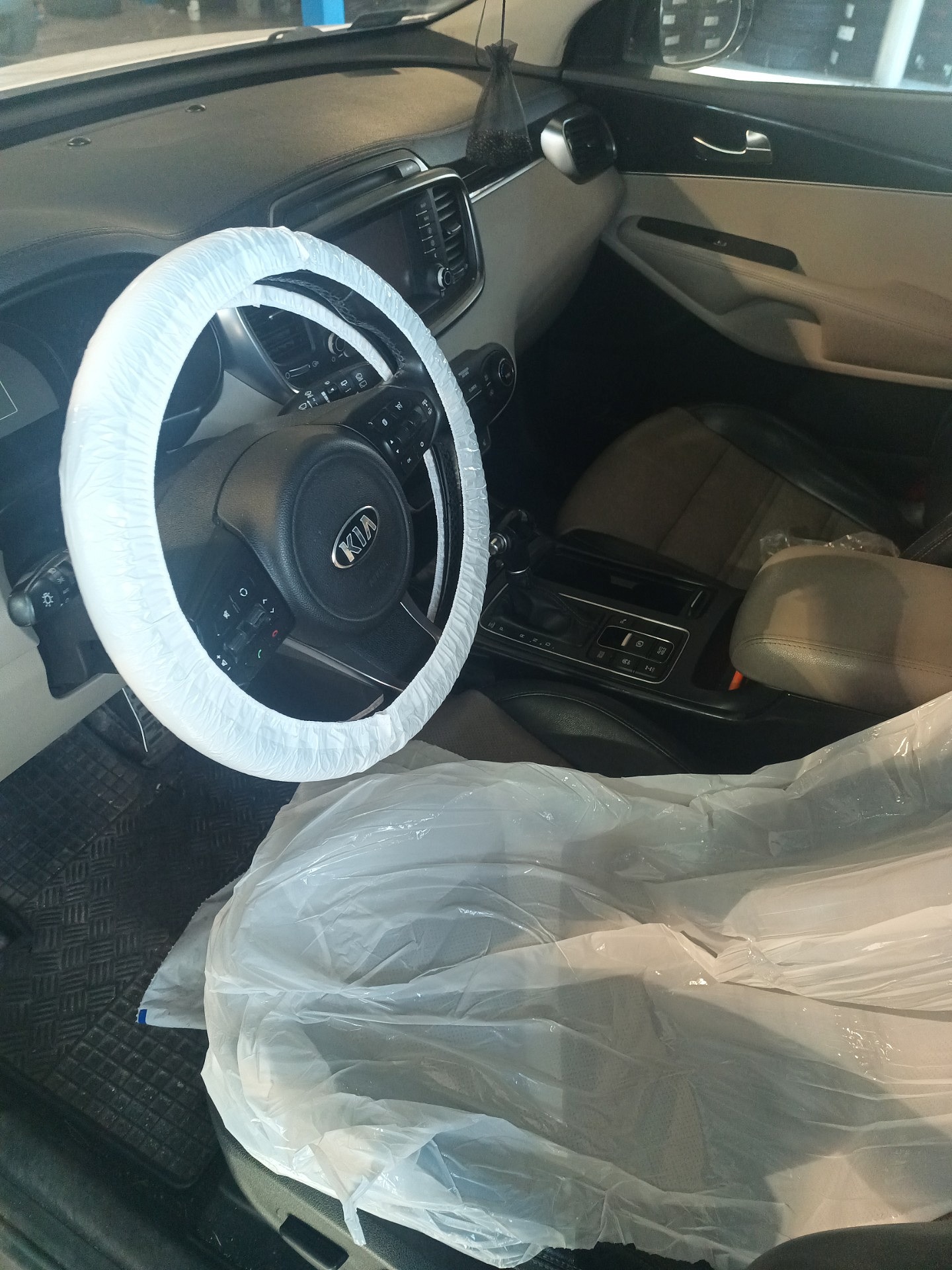

Wnętrze
Odczyt sterowników
Diagnostyka komputerowa
Odczyty Bosch KTS wykazały błędy P24B400, P24B300 i P24C700, związane z obwodem grzewczym i temperaturą czujnika cząstek stałych. Podczas dalszej diagnostyki podejrzenie skierowaliśmy na grzałkę ostatniej sondy NOx w układzie wydechowym. Kontrola złącza i instalacji elektrycznej nie wykazała nieprawidłowości po stronie pojazdu. Po wymianie sondy kolejne odczyty sterownika silnika, wykonane 25 i 27 sierpnia, nie wykazały zapisanych kodów usterek.
Zobacz odczyty i kody błędów Odczyty: 15
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ładowarka akumulatora WN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Ostrzeżenie dla pieszych
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Centr. el. BCP 5.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Elektronika centralna, strona pojazdu 9.7.6
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
System kontroli ogumienia Kontrola ciśnienia opon (RDK) 2.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Ukł.elekt.nap.na wsz.koła Elektronika nap.na wsz.koła 5.0
Brak kodów błędów w tym odczycie.
Elektronika kierownicy Kierownica wielofunkcyjna
Brak kodów błędów w tym odczycie.
Sterowanie drzwi
Brak kodów błędów w tym odczycie.
Gateway
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Brak kodów błędów w tym odczycie.
Immobilizer
Brak kodów błędów w tym odczycie.
Odczyt 2 Przegląd układów
Układ sterowania silnika EDC 17C57 UDS
P24B400Czujnik cząstek stałych opornik grzewczy
Problem zakresu/mocy
Odczyt 3 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
P24B400Czujnik cząstek stałych opornik grzewczy
Problem zakresu/mocy
Odczyt 4 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ładowarka akumulatora WN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Ostrzeżenie dla pieszych
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Centr. el. BCP 5.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Elektronika centralna, strona pojazdu 9.7.6
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
System kontroli ogumienia Kontrola ciśnienia opon (RDK) 2.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Ukł.elekt.nap.na wsz.koła Elektronika nap.na wsz.koła 5.0
Brak kodów błędów w tym odczycie.
Elektronika kierownicy Kierownica wielofunkcyjna
Brak kodów błędów w tym odczycie.
Sterowanie drzwi
Brak kodów błędów w tym odczycie.
Gateway
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Brak kodów błędów w tym odczycie.
Immobilizer
Brak kodów błędów w tym odczycie.
Odczyt 5 Przegląd układów
Układ sterowania silnika EDC 17C57 UDS
P24B400Czujnik cząstek stałych opornik grzewczy
Problem zakresu/mocy
P24B300Czujnik cząstek stałych opornik grzewczy
Przerwa
P24C700Czujnik temperatury czujnika cząstek stałych
Problem zakresu/mocy
Odczyt 6 Odczyt sterownika
Tylny sys. przytrzymujący Poduszka powietrzna 9.1-CAN
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika EDC 17C57 UDS
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ładowarka akumulatora WN
Brak kodów błędów w tym odczycie.
ABS
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna 9.1-CAN
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Ostrzeżenie dla pieszych
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Centr. el. BCP 5.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Elektronika centralna, strona pojazdu 9.7.6
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
System kontroli ogumienia Kontrola ciśnienia opon (RDK) 2.0
Brak kodów błędów w tym odczycie.
Oprzyrządowanie
Brak kodów błędów w tym odczycie.
Wsk.przerw m-serwisowych
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Ukł.elekt.nap.na wsz.koła Elektronika nap.na wsz.koła 5.0
Brak kodów błędów w tym odczycie.
Elektronika kierownicy Kierownica wielofunkcyjna
Brak kodów błędów w tym odczycie.
Sterowanie drzwi
Brak kodów błędów w tym odczycie.
Gateway
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Brak kodów błędów w tym odczycie.
Immobilizer
Brak kodów błędów w tym odczycie.
Odczyt 8 Przegląd układów
Układ sterowania silnika EDC 17C57 UDS
P24B400Czujnik cząstek stałych opornik grzewczy
Problem zakresu/mocy
P24B300Czujnik cząstek stałych opornik grzewczy
Przerwa
P24C700Czujnik temperatury czujnika cząstek stałych
Problem zakresu/mocy
Odczyt 9 Przegląd układów
Układ sterowania silnika EDC 17C57 UDS
P24B400Czujnik cząstek stałych opornik grzewczy
Problem zakresu/mocy
P24B300Czujnik cząstek stałych opornik grzewczy
Przerwa
P24C700Czujnik temperatury czujnika cząstek stałych
Problem zakresu/mocy
Odczyt 10 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Odczyt 11 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Odczyt 12 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Odczyt 13 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Odczyt 14 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Odczyt 15 Odczyt sterownika
Układ sterowania silnika EDC 17C57 UDS
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
