Rzeczywista realizacja · 2013 · 2.8 V6 Turbo OPC 4x4 (68)
OPEL INSIGNIA AWyciek oleju z napędu 4×4 – konieczne otwarcie skrzynki rozdzielczej
Kierowca zgłosił wyciek oleju ze skrzynki rozdzielczej napędu 4×4. Podczas kontroli zlokalizowaliśmy go na połączeniu ze skrzynią biegów. Dopiero po częściowym demontażu okazało się, że dostęp do jednego z uszczelniaczy wymaga otwarcia skrzynki rozdzielczej.
Masz podobny temat?
Przebieg prac
Początkowy zakres zakładał wymianę uszczelnień bez otwierania skrzynki rozdzielczej. Po demontażu i wyjęciu jednego z uszczelniaczy ustaliliśmy jednak, że kolejny znajduje się wewnątrz obudowy. Pozostawienie go mogłoby oznaczać dalszy wyciek oleju.
Wyjaśniliśmy kierowcy, dlaczego konieczne jest otwarcie skrzynki. Po uzyskaniu zgody rozszerzyliśmy zakres prac. Obejmuje on dalsze uszczelnienie elementów przeniesienia napędu oraz wymianę oleju w skrzynce rozdzielczej i automatycznej skrzyni biegów. Przewidziano również ustawienie zbieżności przednich kół po pracach wymagających demontażu ramy pomocniczej. Naprawa pozostaje w toku, bez potwierdzonego jeszcze wyniku końcowego.

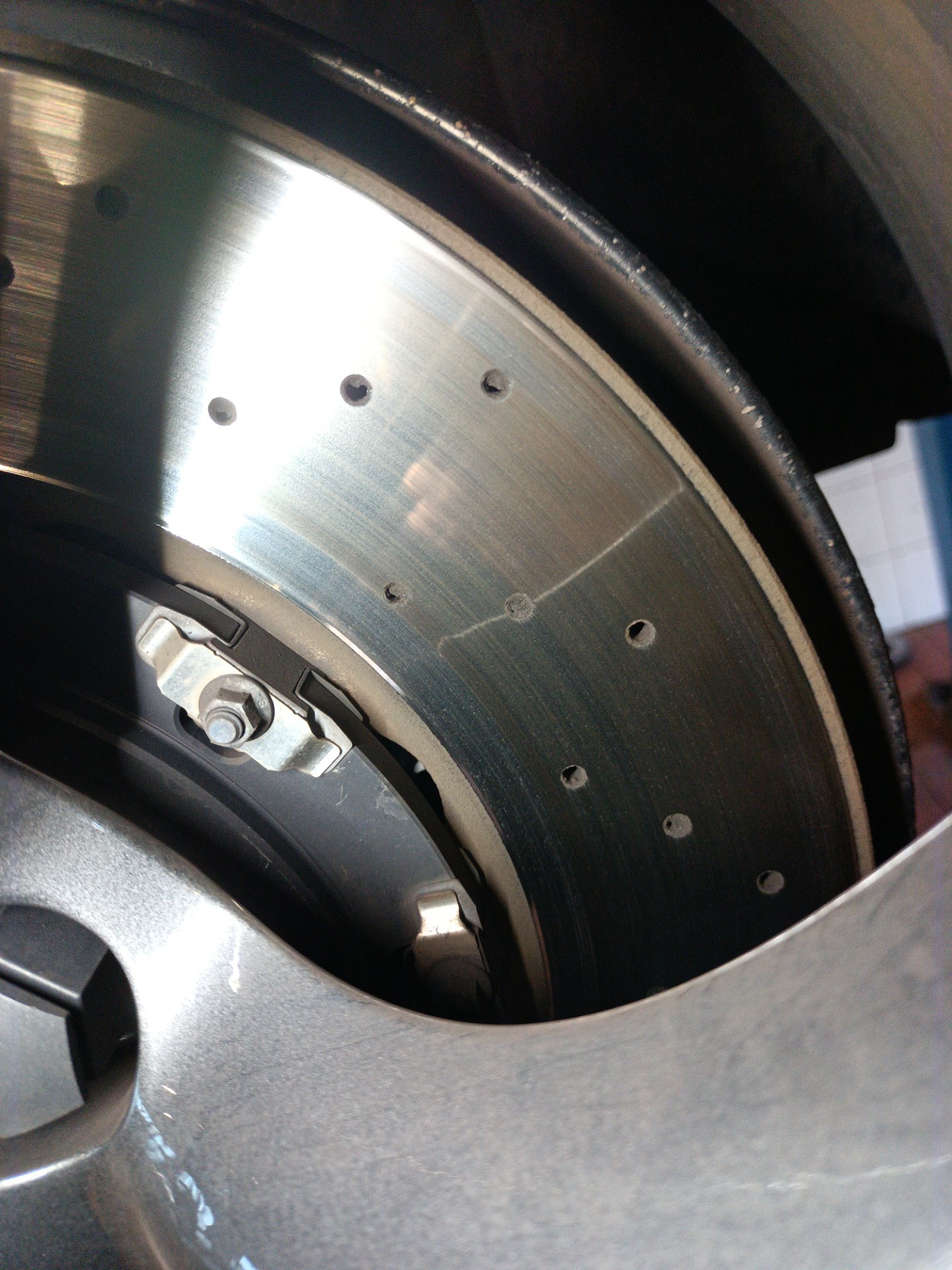

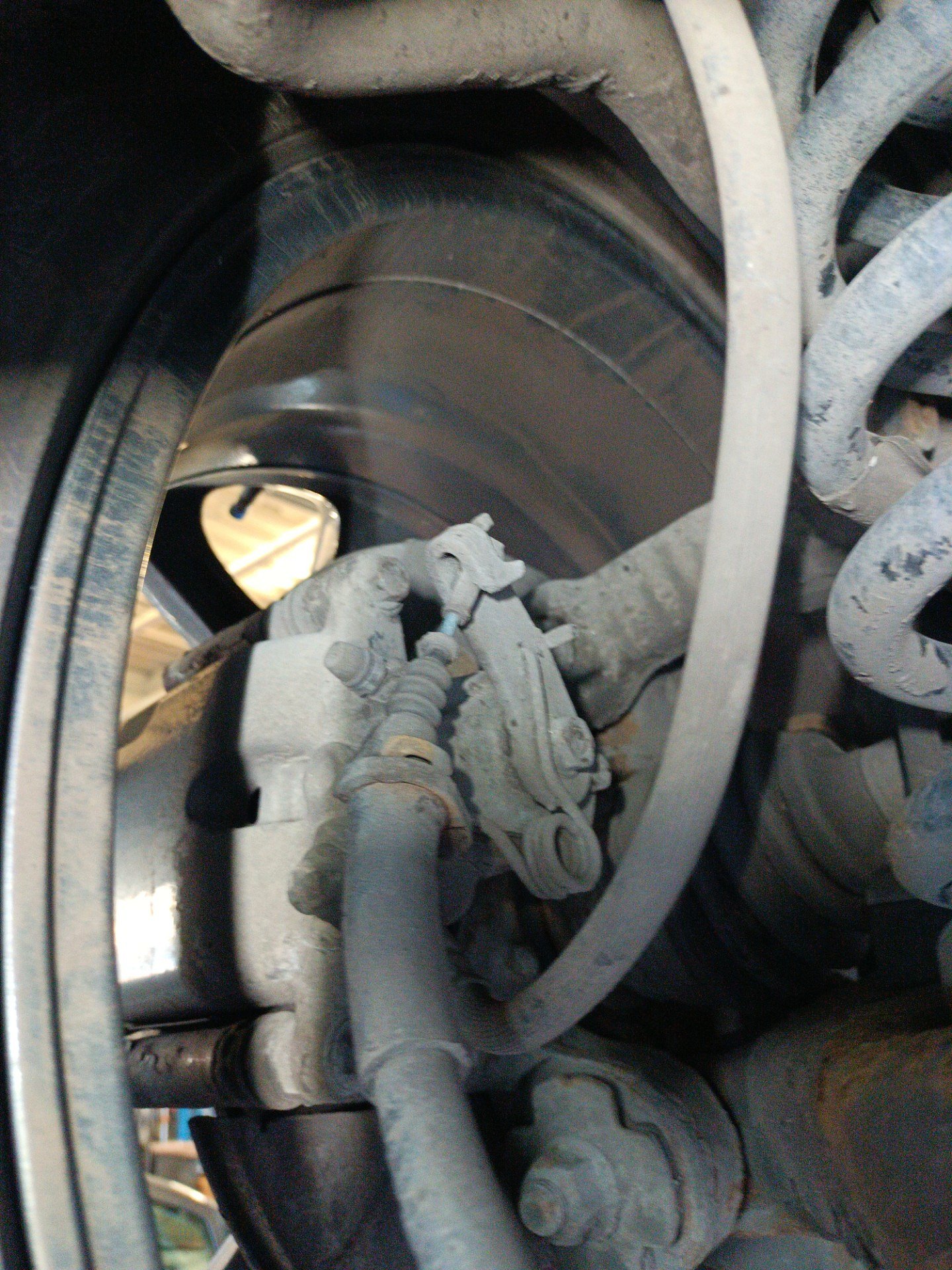

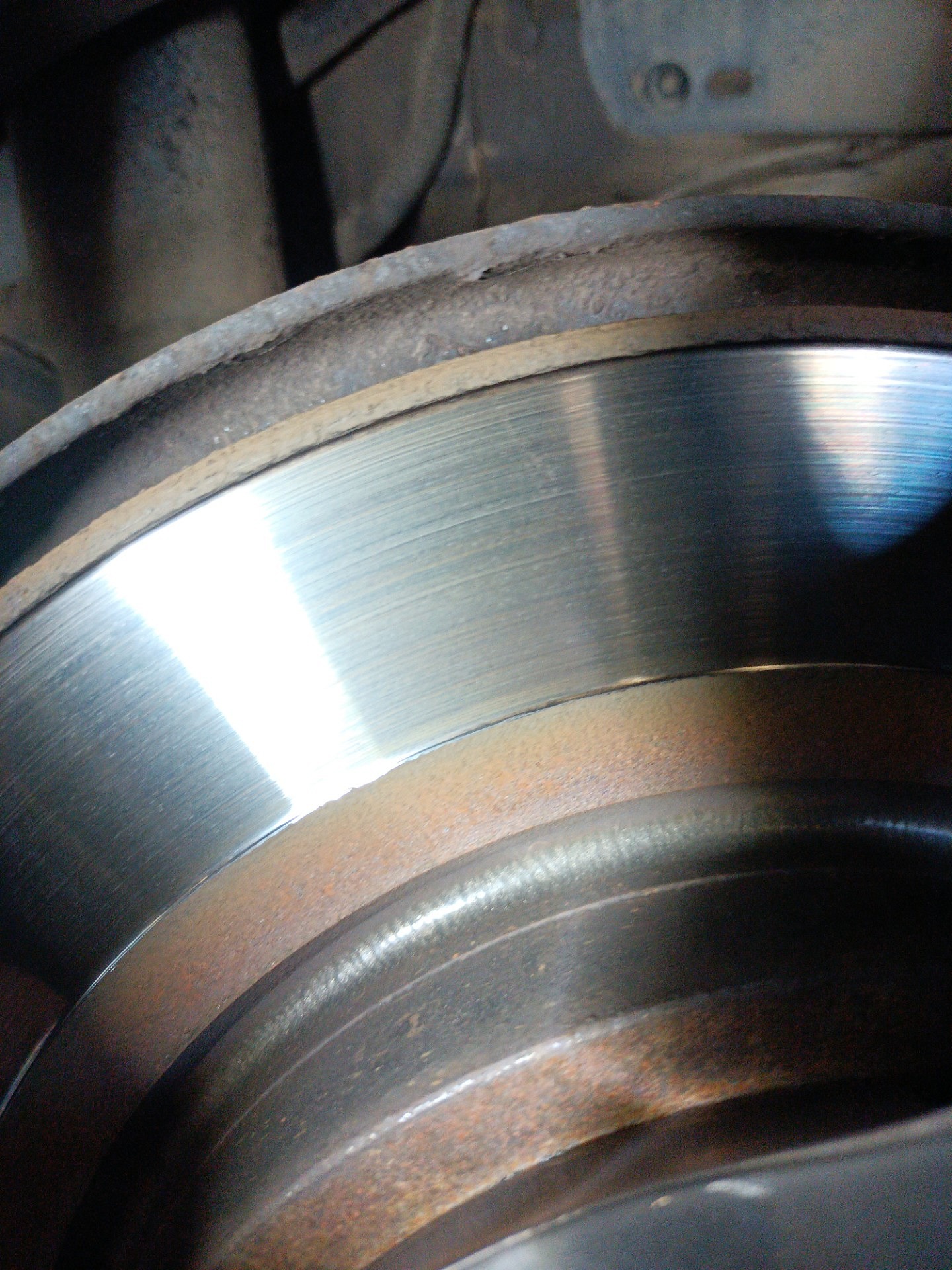

Podczas kontroli hamulców oceniliśmy też zużycie klocków. Z przodu pozostało około 30% okładziny, a z tyłu około 25–30%. Ich wymiana to osobna potrzeba do zaplanowania.

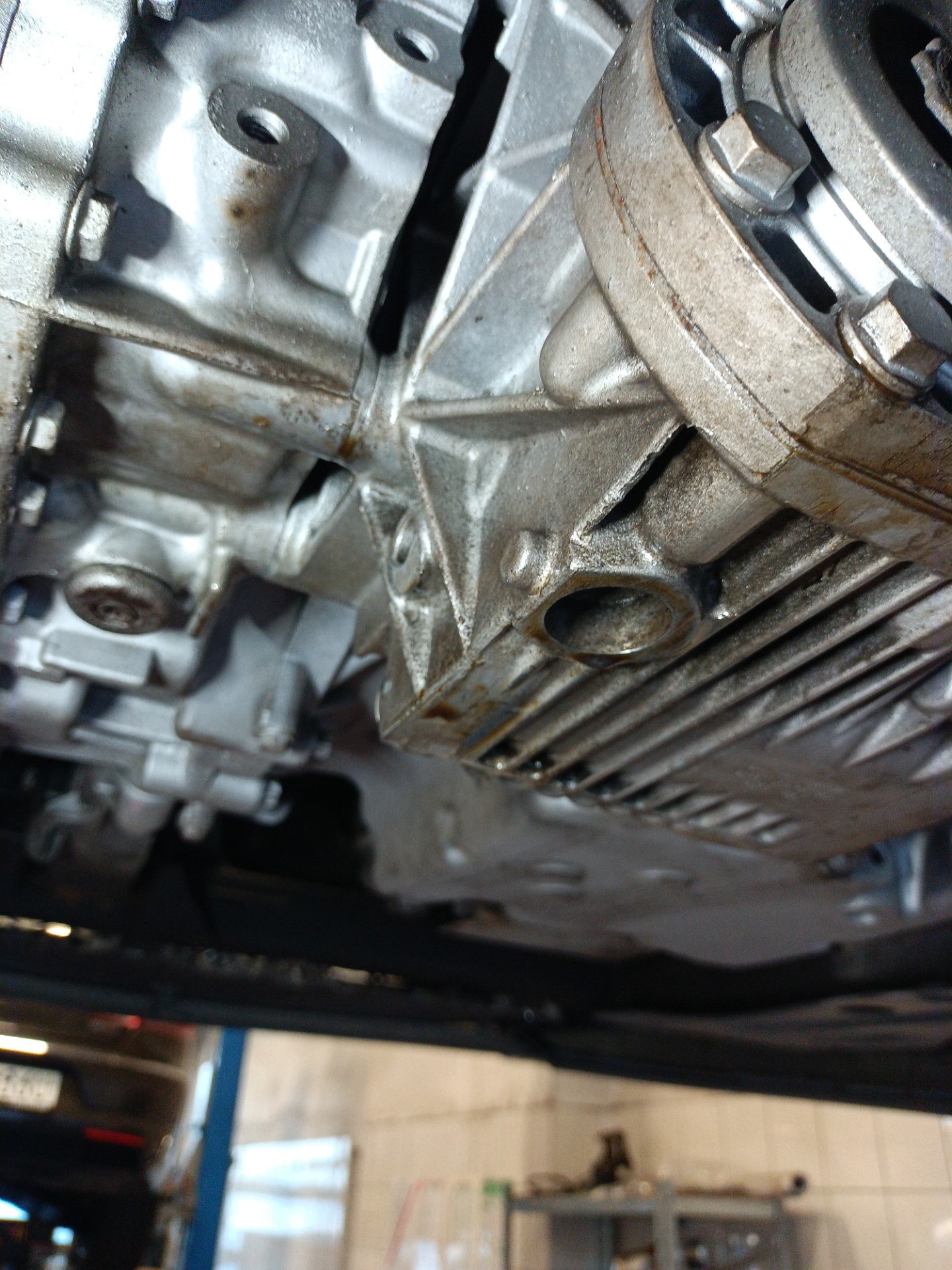

Podwozie i inne – miejsce wycieku oleju
Kontrola podwozia potwierdziła wyciek oleju pomiędzy skrzynią biegów a skrzynką rozdzielczą. Sama lokalizacja nieszczelności nie pozwalała jeszcze rozstrzygnąć, do którego uszczelniacza trzeba będzie uzyskać dostęp.

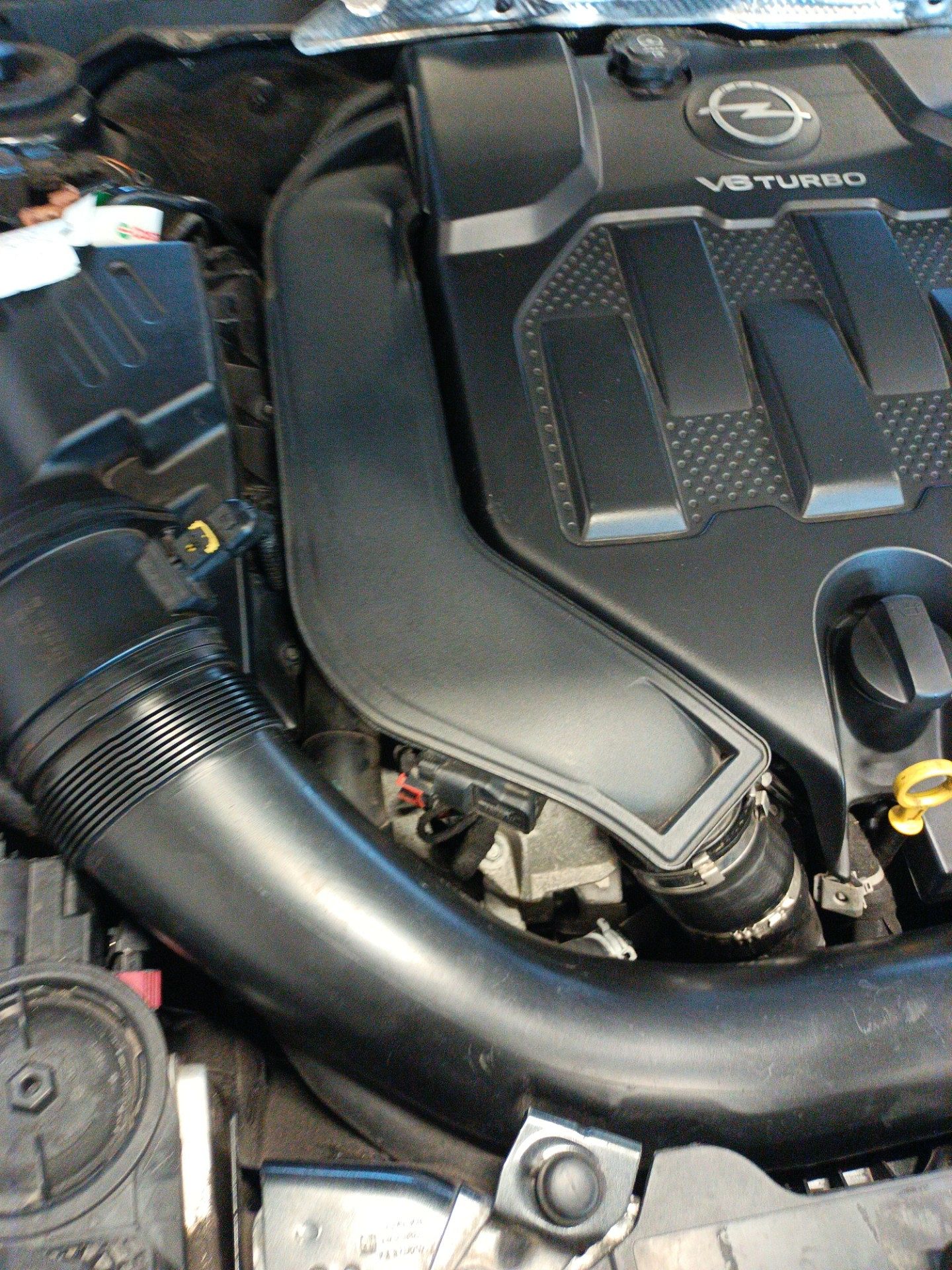

Komora silnika – historia wymiany rozrządu
W punkcie dotyczącym historii wymiany rozrządu odnotowaliśmy brak informacji o tej czynności. Warto uzupełnić historię serwisową przed planowaniem kolejnej obsługi tego układu.

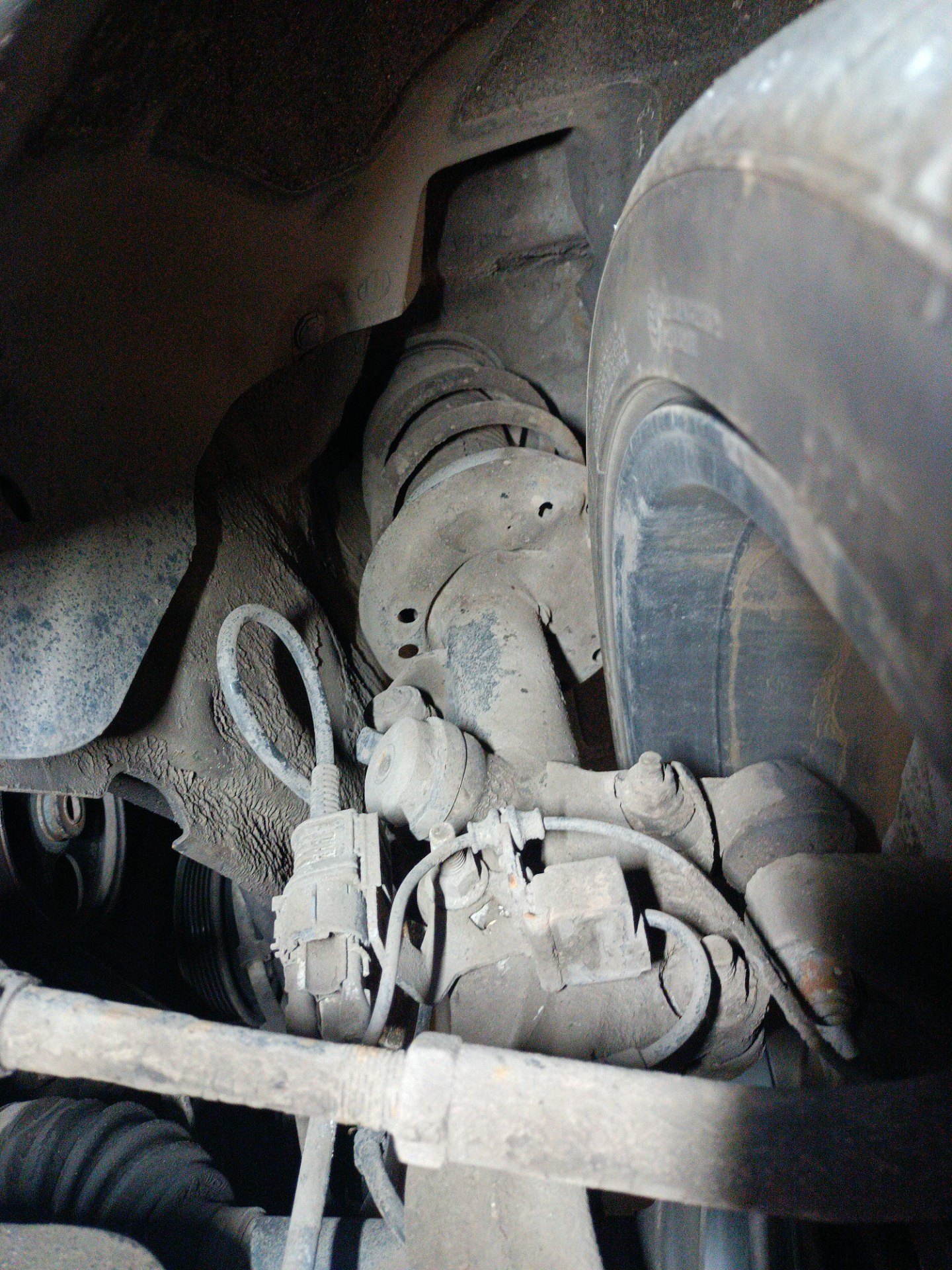

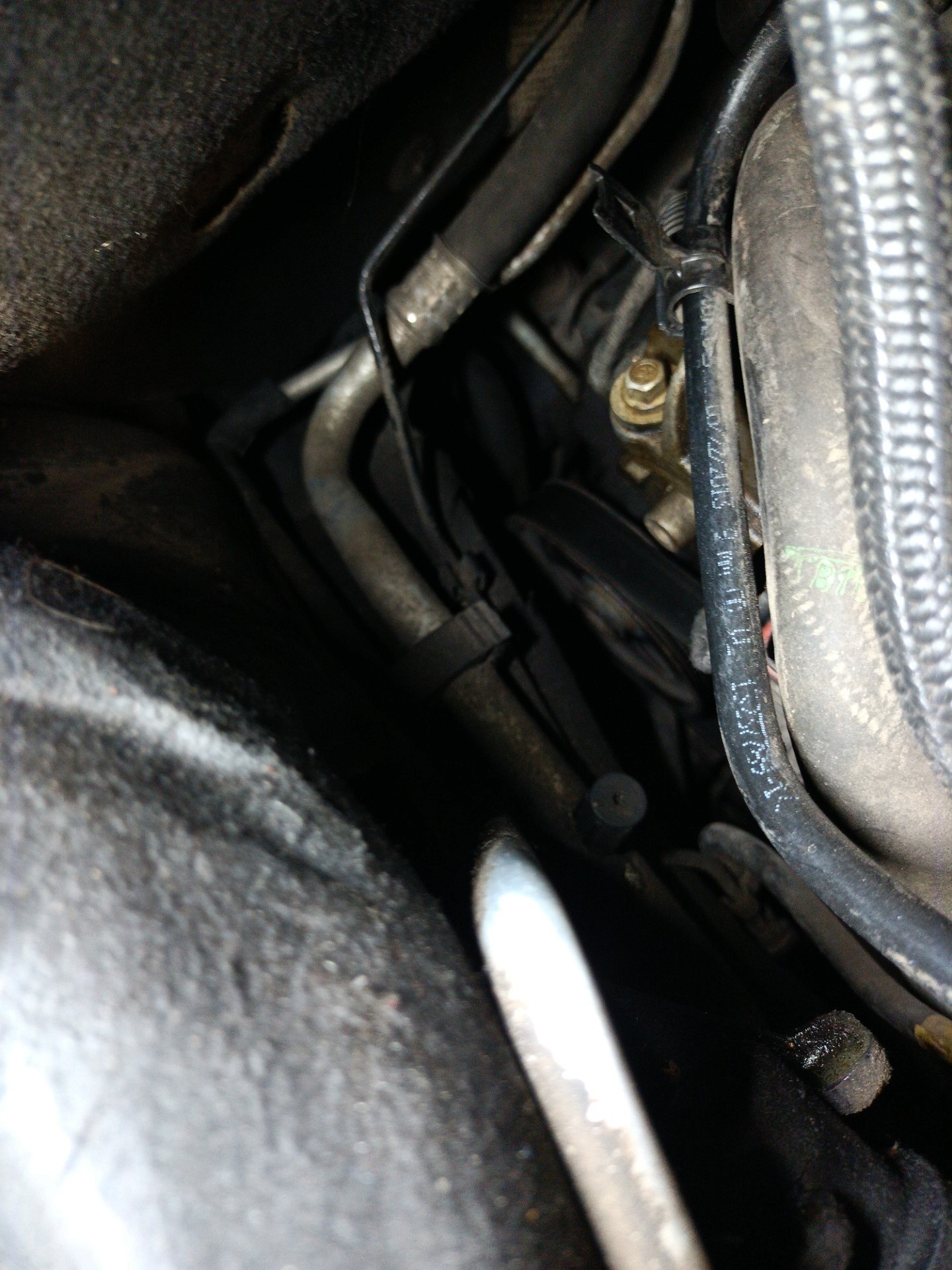

Zdjęcia z kontroli
Odczyt sterowników
Diagnostyka komputerowa
W odczycie komputera pojawiły się między innymi błędy P0522 i U0422 w sterowniku silnika oraz U0126 w sterowniku skrzynki rozdzielczej. Późniejsze odczyty tych dwóch sterowników pokazały już 0 kodów, choć w innych modułach nadal występowały zapisane błędy. Głównym potwierdzonym problemem tej wizyty pozostał wyciek oleju między skrzynią biegów a skrzynką rozdzielczą. Brak kodów w późniejszym odczycie nie stanowi potwierdzenia usunięcia nieszczelności.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
U0422Komunikacja z systemem
Niestabilne dane
P0522Czujnik ciśnienia oleju
Zbyt niskie napięcie
Odczyt 3 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Odczyt 4 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
U0126Komunikacja z komponentem
Brak komunikacji
Odczyt 6 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 8 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 9 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 10 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 12 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
