Rzeczywista realizacja · 2022 · 1.5 TSI
SKODA OCTAVIA IVSporadyczna awaria układu napędowego i naprawa nieszczelnych przewodów
Skoda Octavia IV trafiła do nas na serwis olejowy i weryfikację sporadycznie pojawiającego się komunikatu o awarii układu napędowego. Kontrola wykazała nieszczelność przewodu doładowania oraz uszkodzenie przewodu odpowietrzania par paliwa. Najpierw udokumentowaliśmy usterki i przedstawiliśmy zakres naprawy.
Masz podobny temat?
Od weryfikacji do wykonanej naprawy
Zgodnie z początkowym zgłoszeniem najpierw sprawdziliśmy stan samochodu, bez rozpoczynania napraw. Wyniki diagnostyki i dokumentację nieszczelności przekazaliśmy do decyzji o dalszych pracach. Po przygotowaniu kosztorysu przystąpiliśmy do ustalonego zakresu.
Wymieniliśmy przewód powietrza doładowującego oraz przewód paliwa zaworu podciśnienia. Wykonaliśmy również przegląd z wymianą oleju i filtra oleju, wymieniliśmy filtry powietrza i kabinowy oraz komplet świec zapłonowych. Na zakończenie przeprowadziliśmy jazdę próbną i poinformowaliśmy kierowcę, że samochód jest gotowy do odbioru.

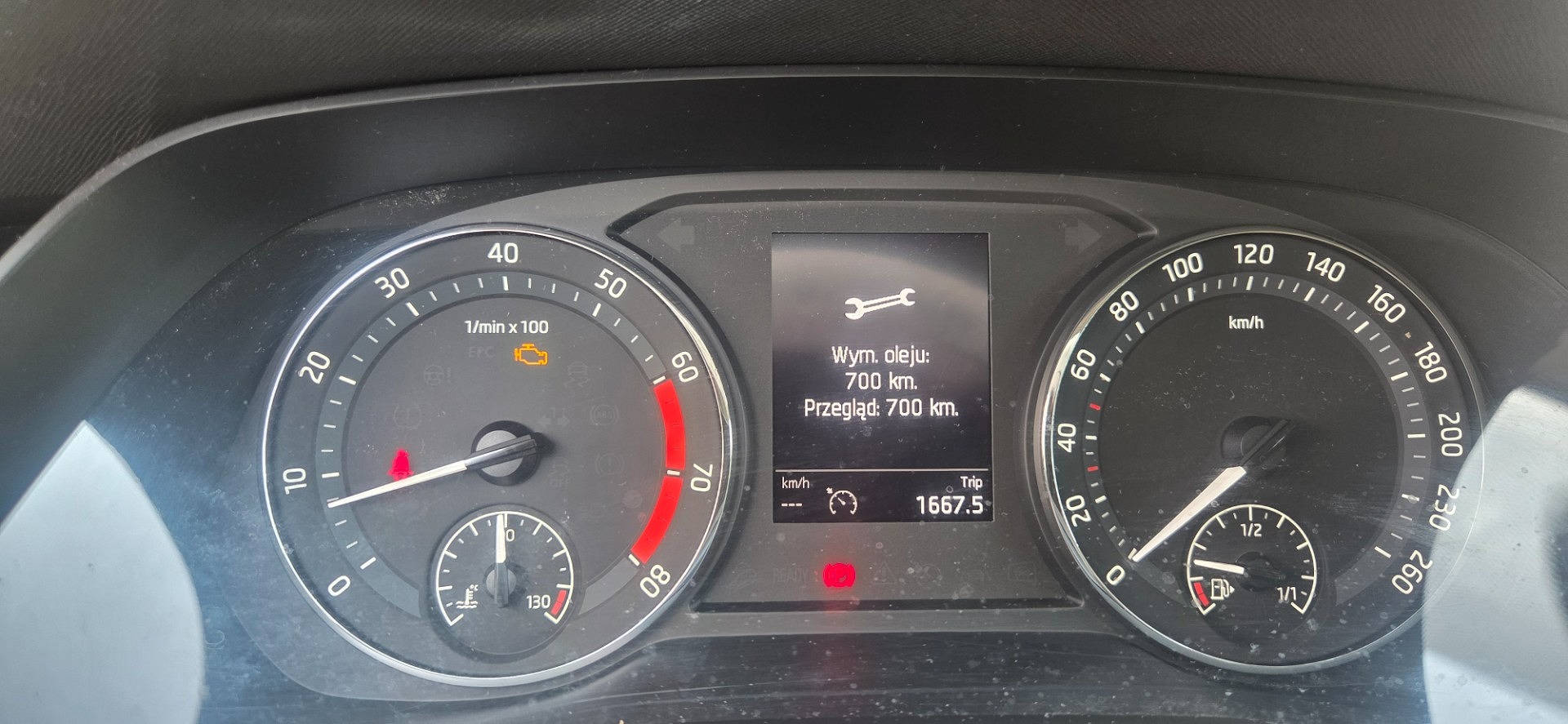

Komunikaty i diagnostyka komputerowa
Wśród zapisanych błędów znalazła się informacja o zbyt niskim ciśnieniu doładowania. Sam odczyt nie wskazywał uszkodzonej części, dlatego potrzebna była kontrola przewodów w komorze silnika.

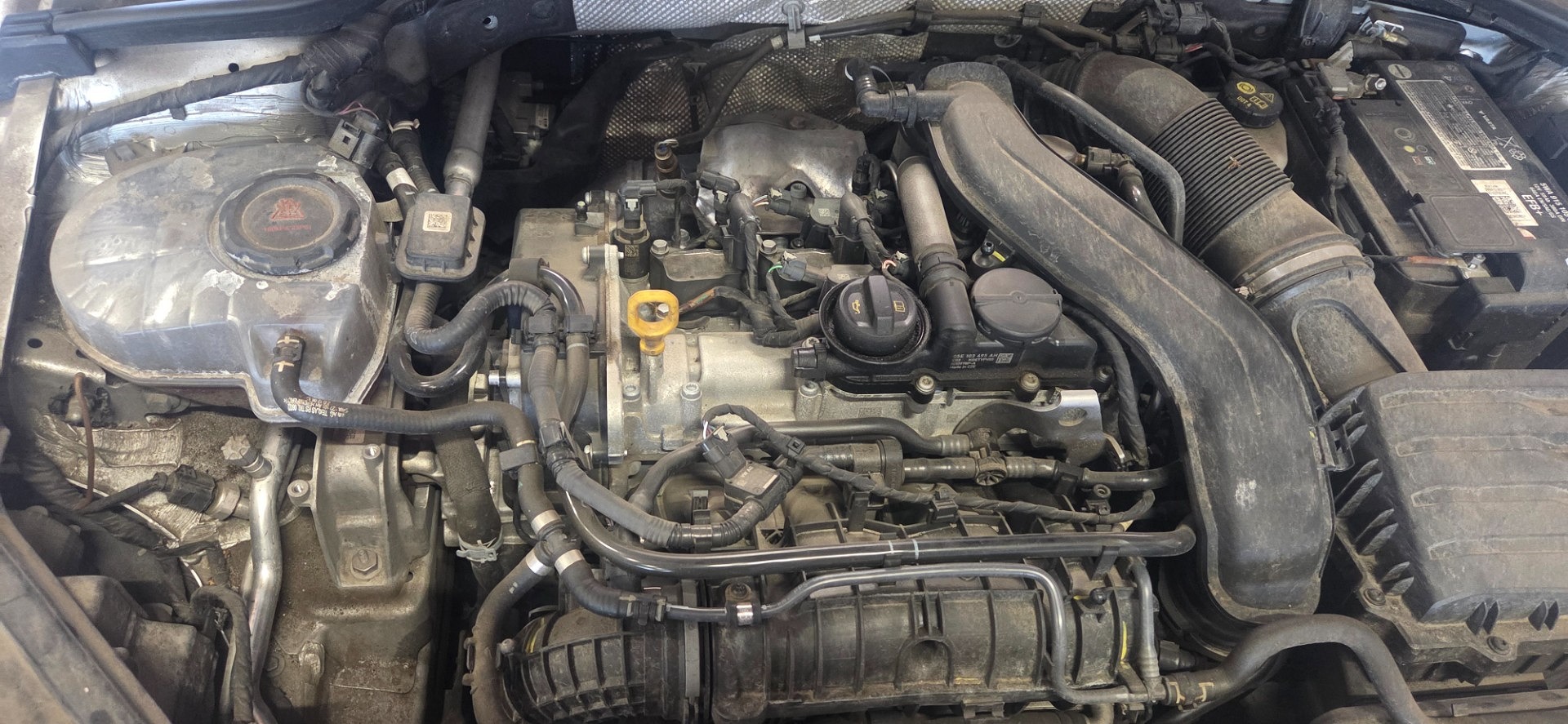

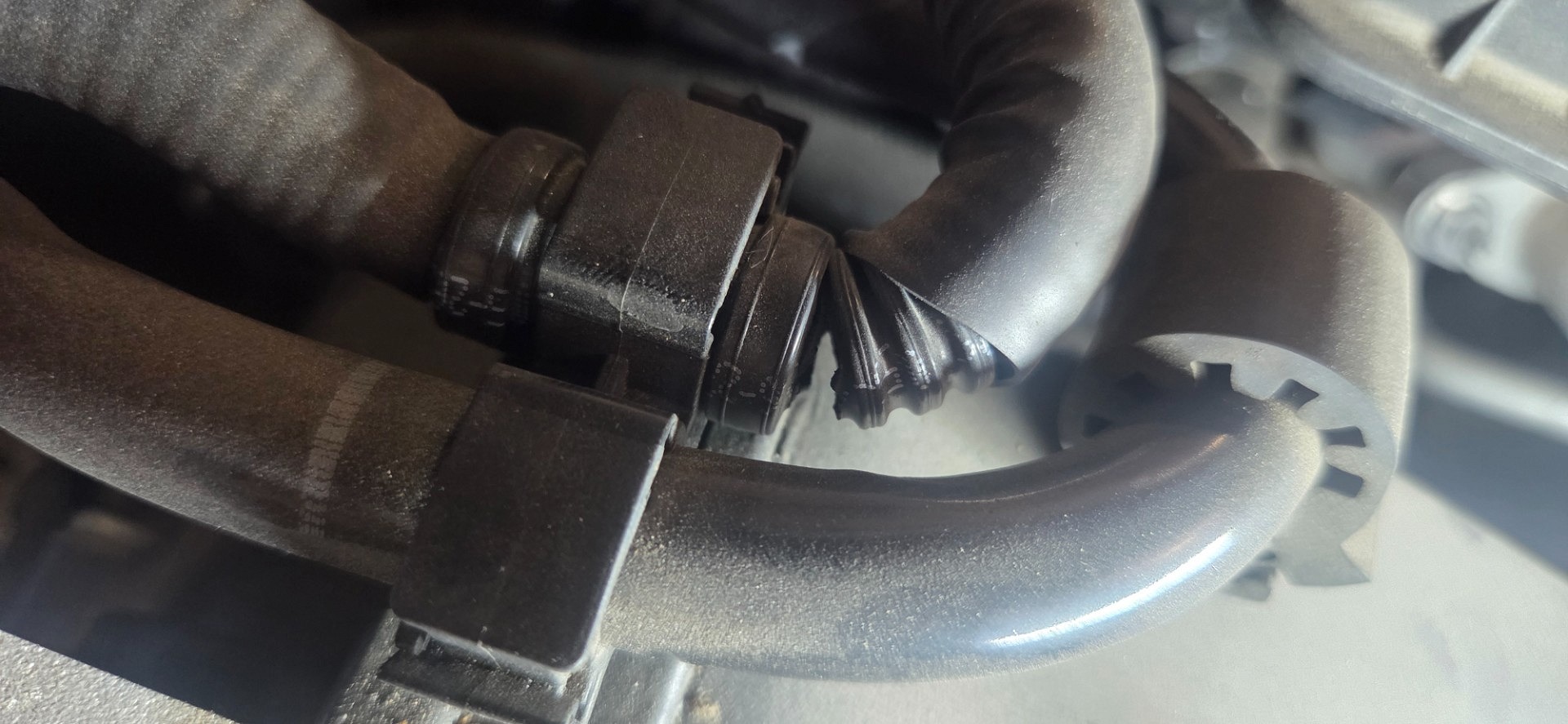

Dwie usterki przewodów w komorze silnika
Stwierdziliśmy nieszczelność przewodu prowadzącego powietrze z turbosprężarki do intercoolera, czyli chłodnicy powietrza doładowującego. Wykryliśmy również uszkodzenie przewodu odpowietrzania par paliwa. Oba ustalenia udokumentowaliśmy, aby zakres potrzebnych prac wynikał z konkretnych usterek, a nie wyłącznie z komunikatów na desce rozdzielczej.

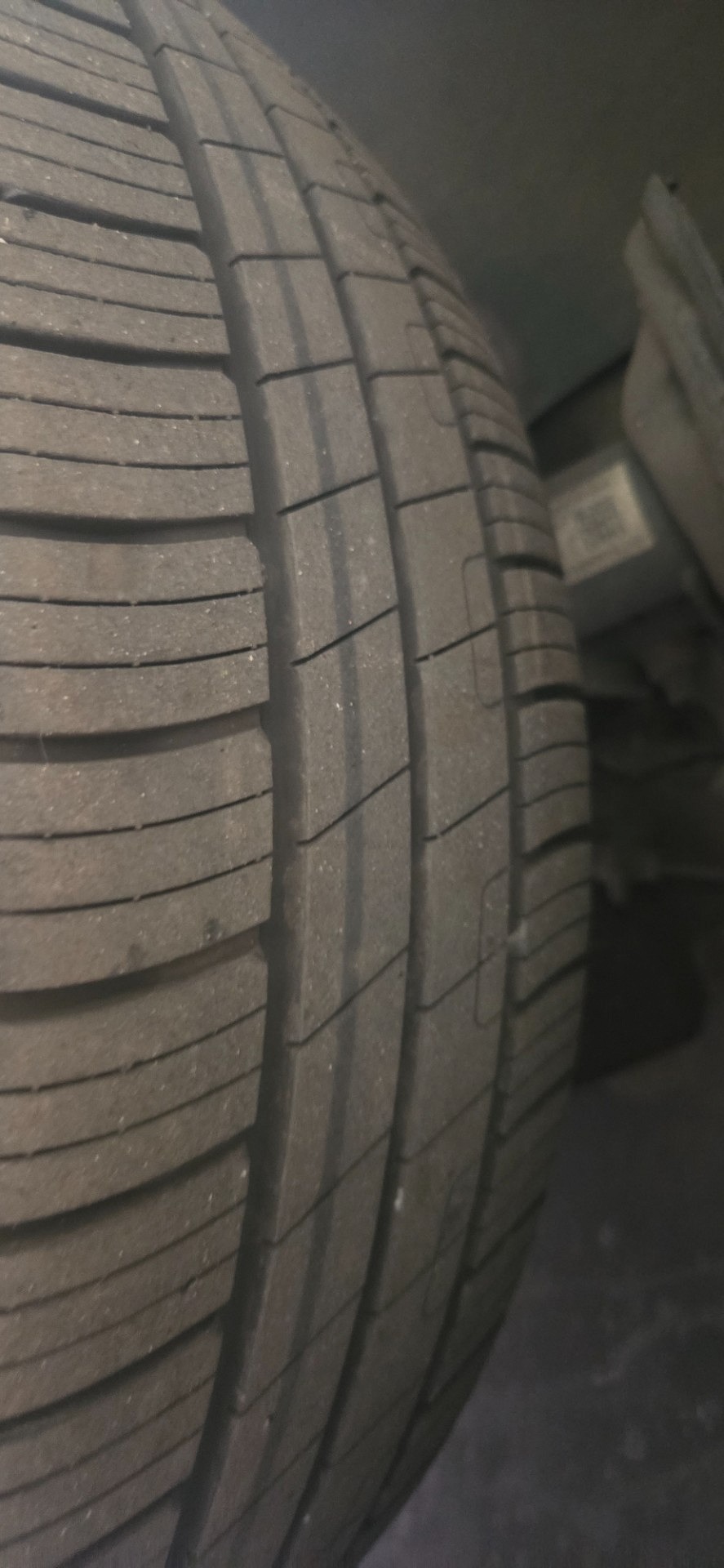

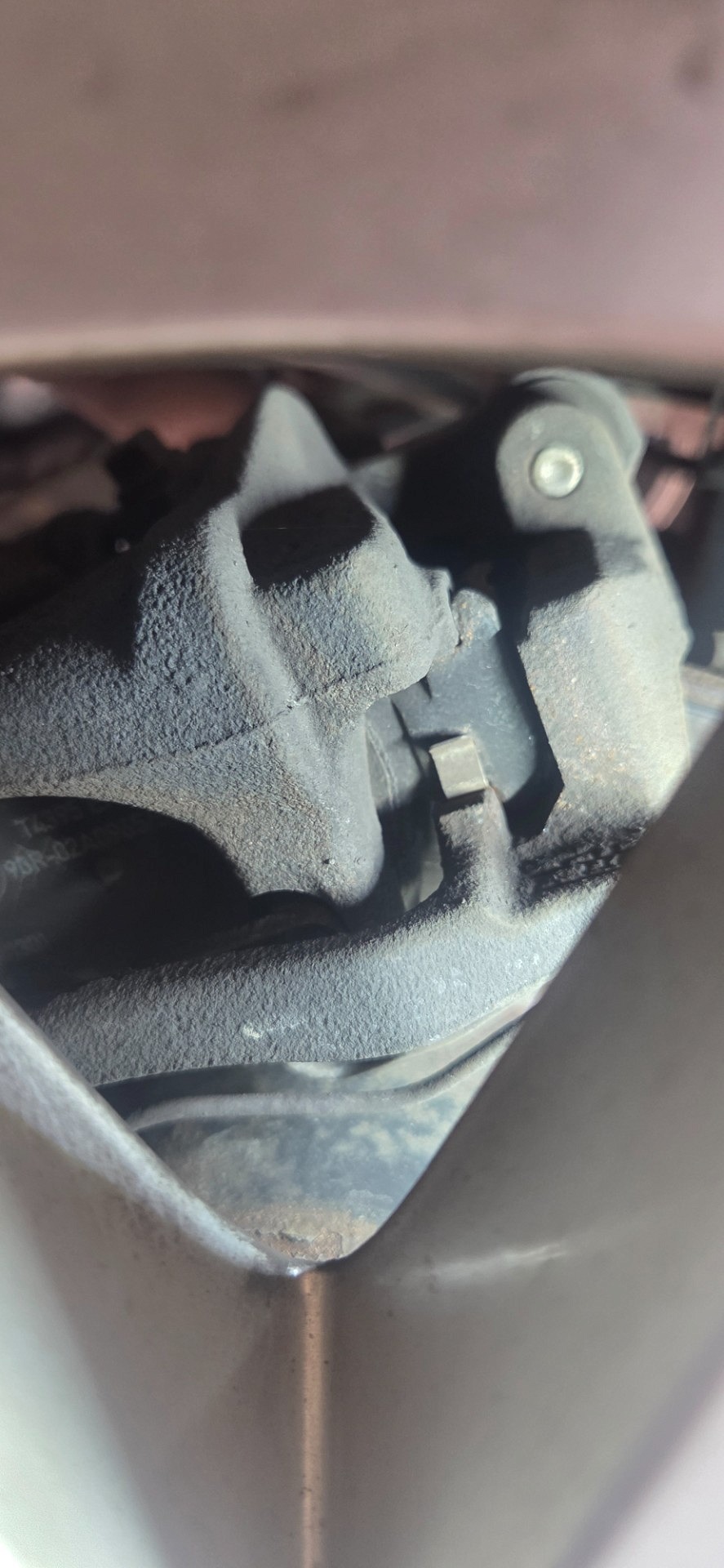

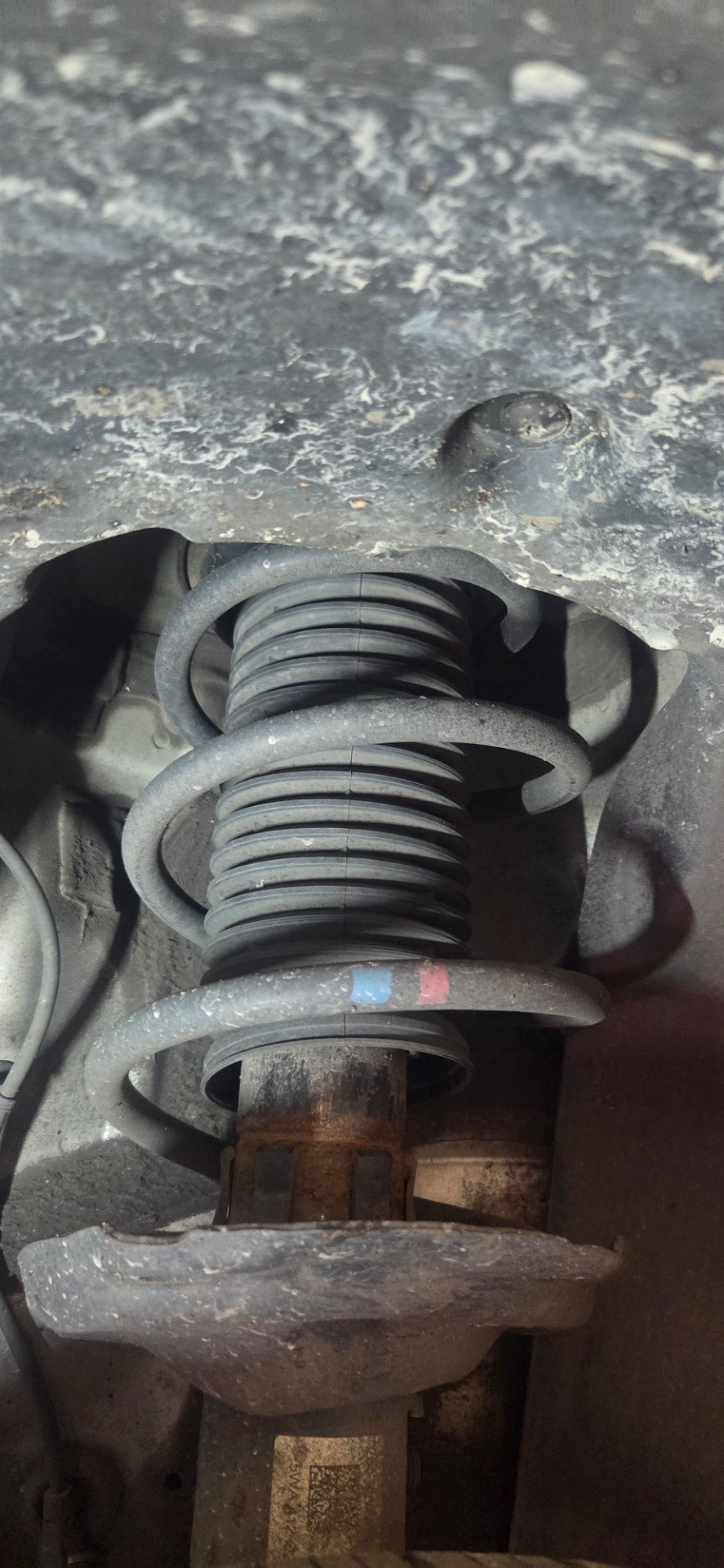

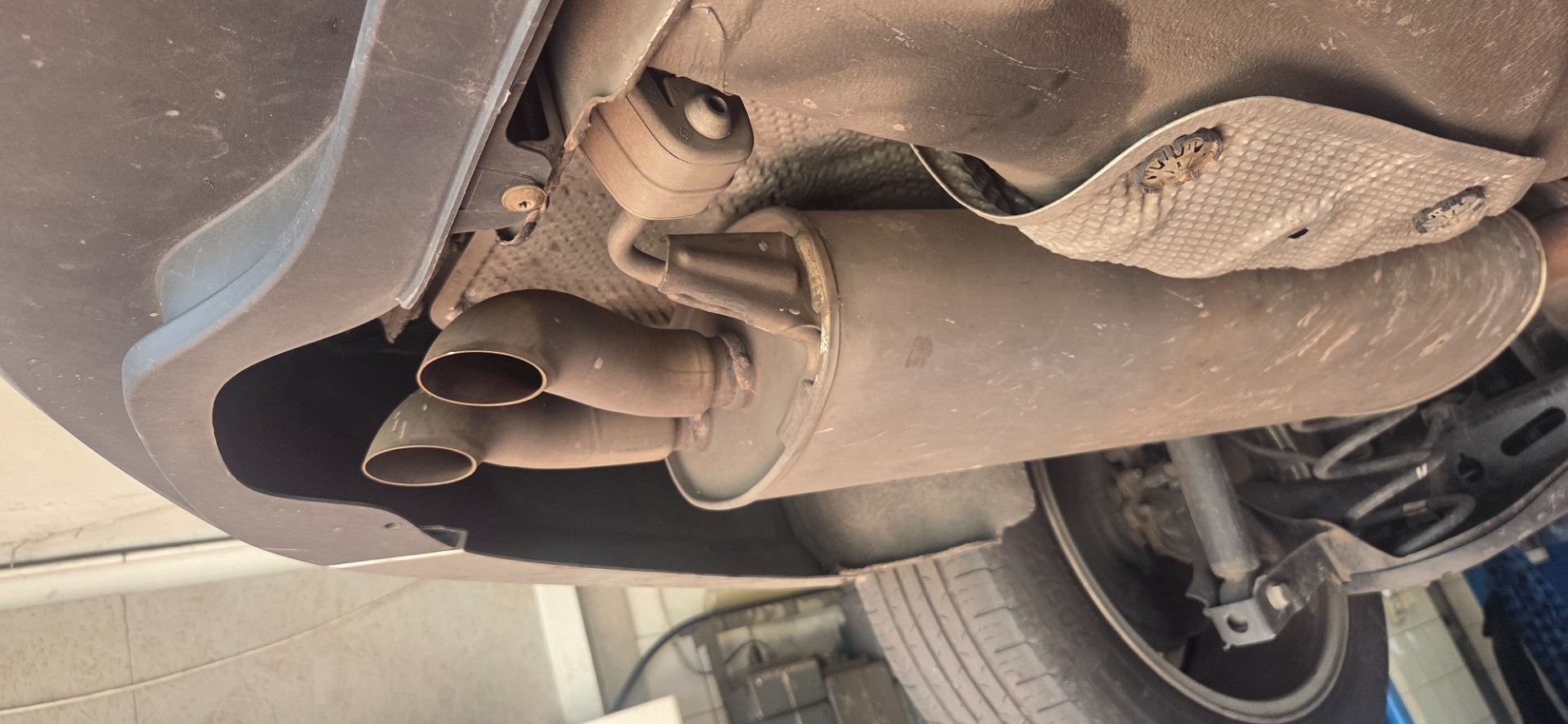

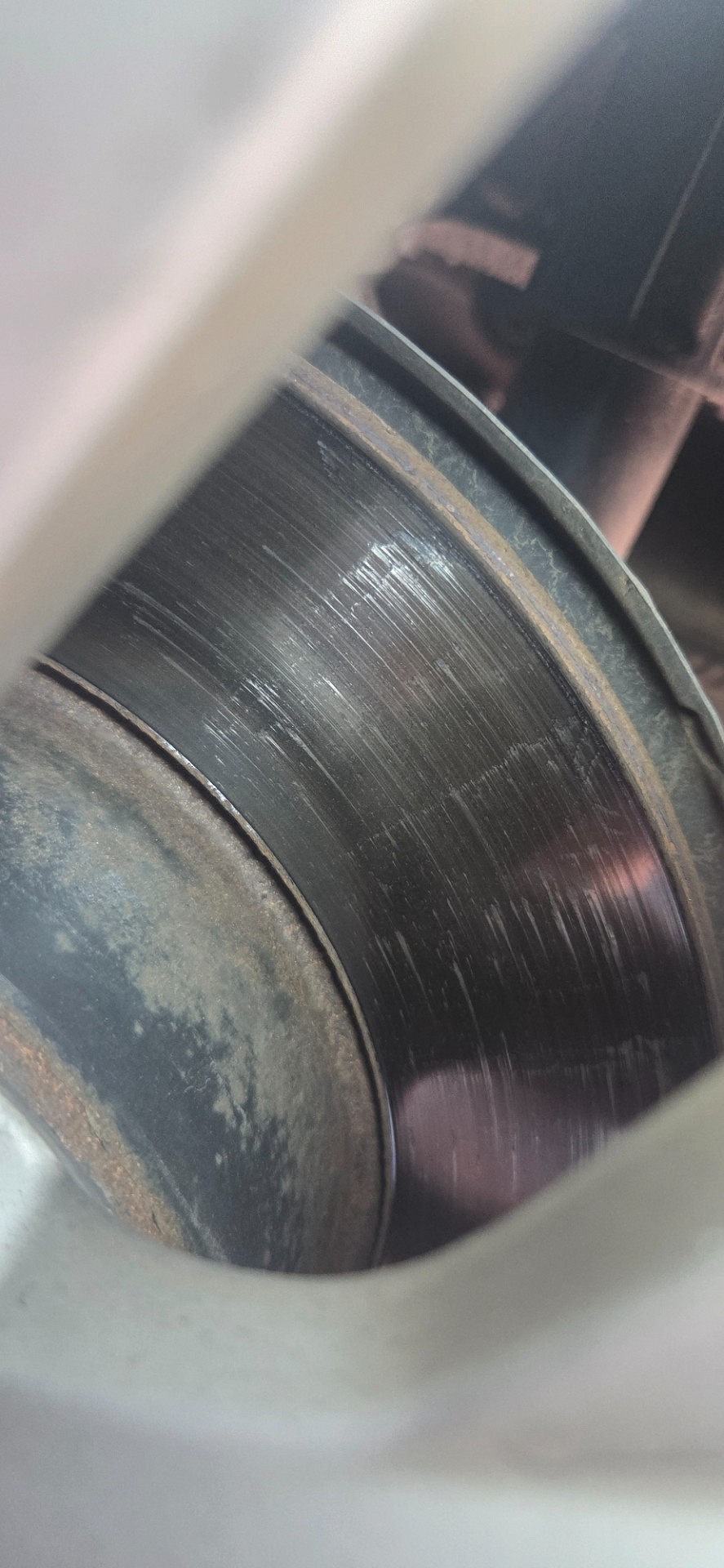

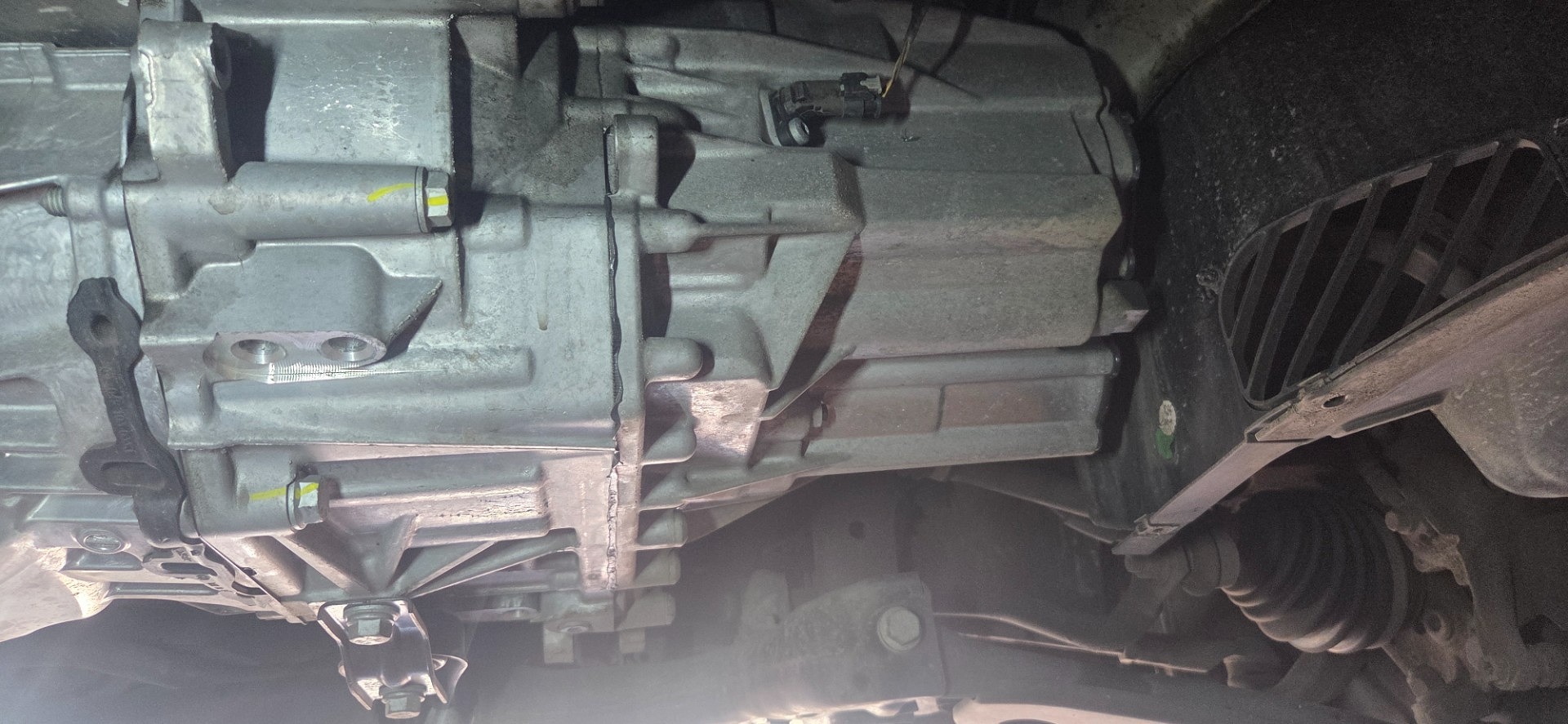

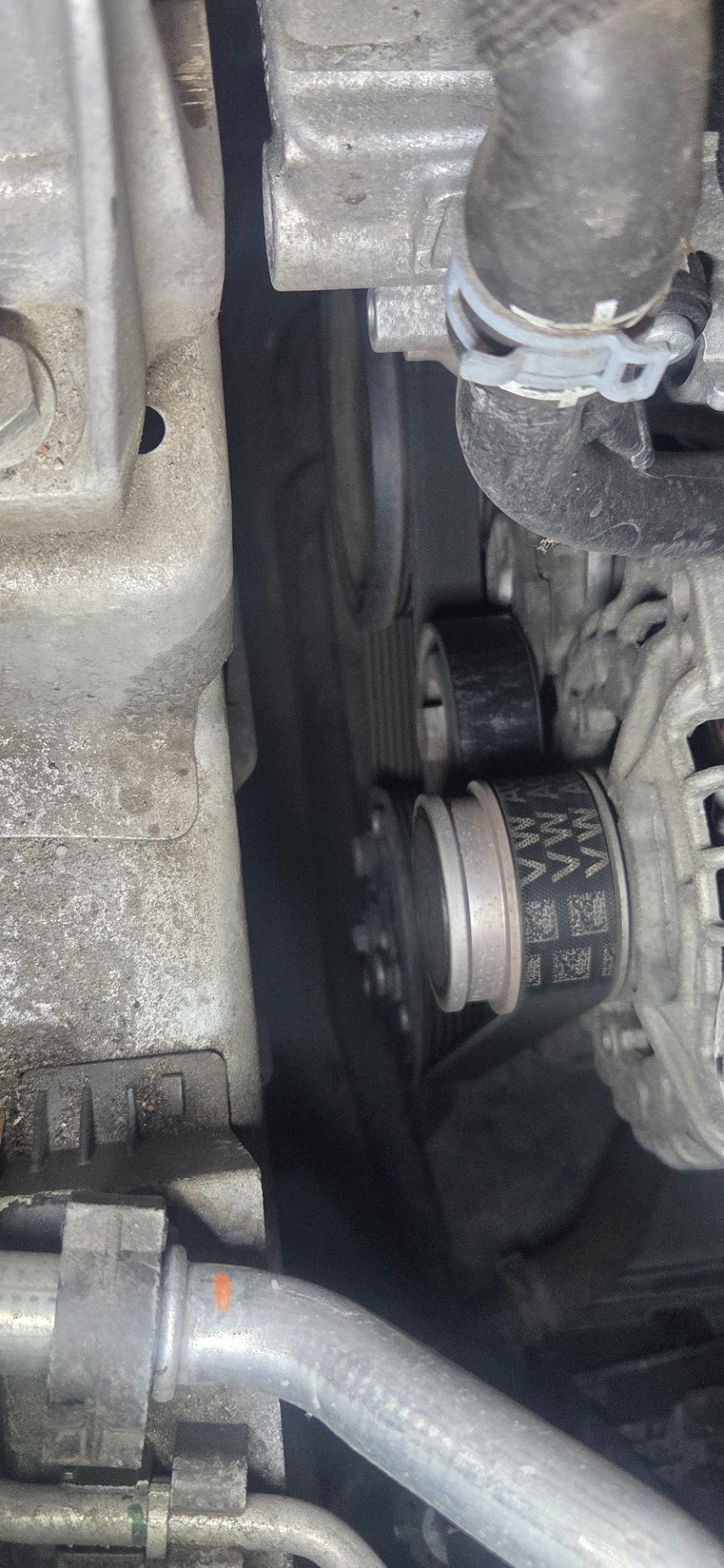

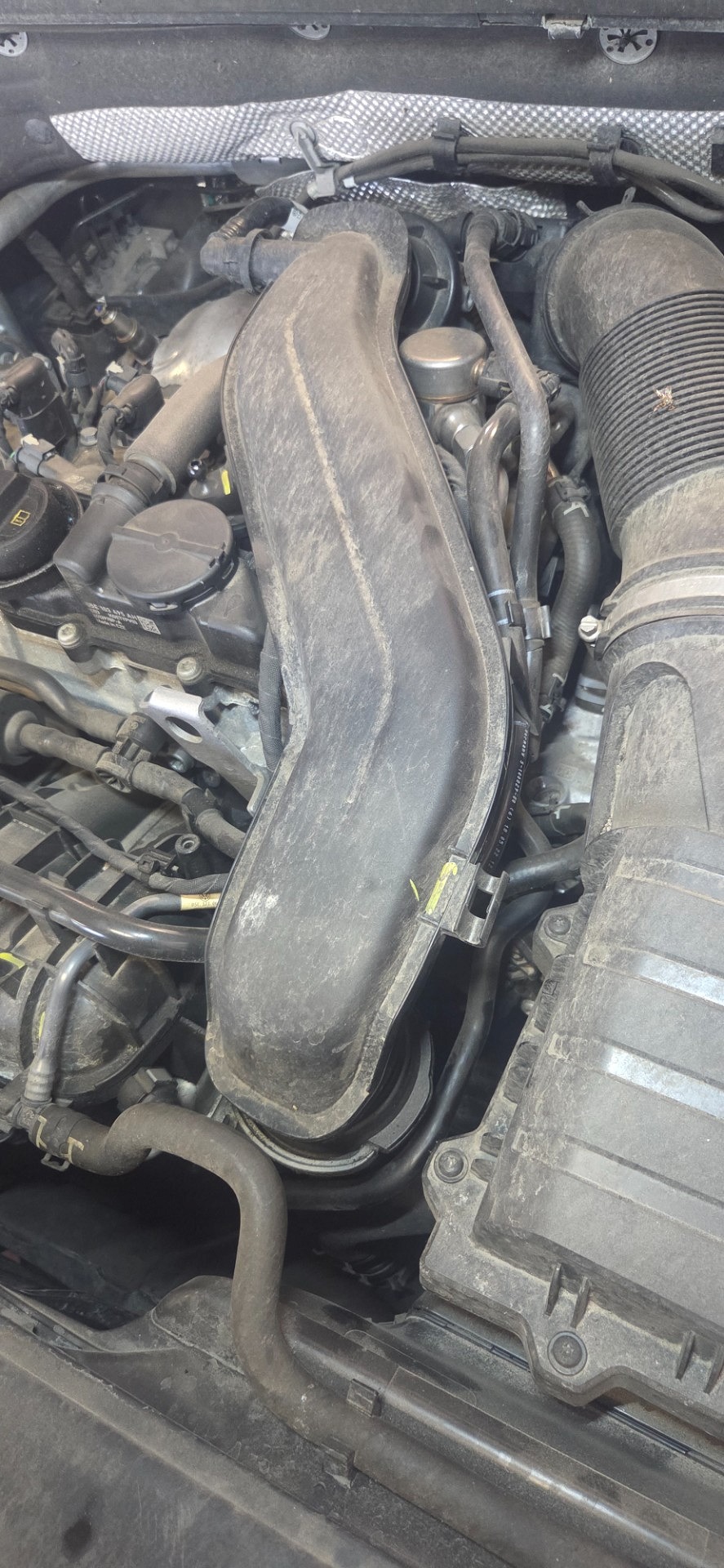

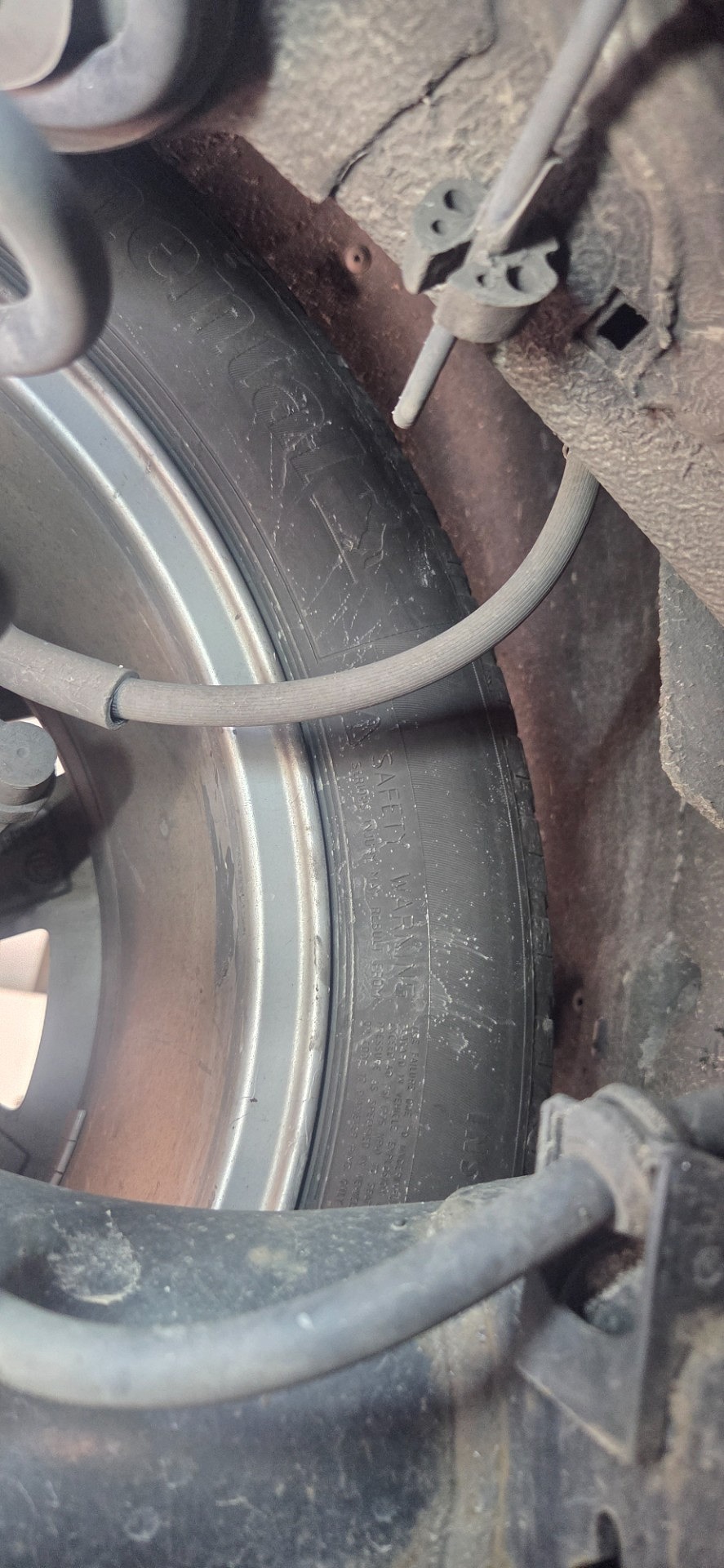

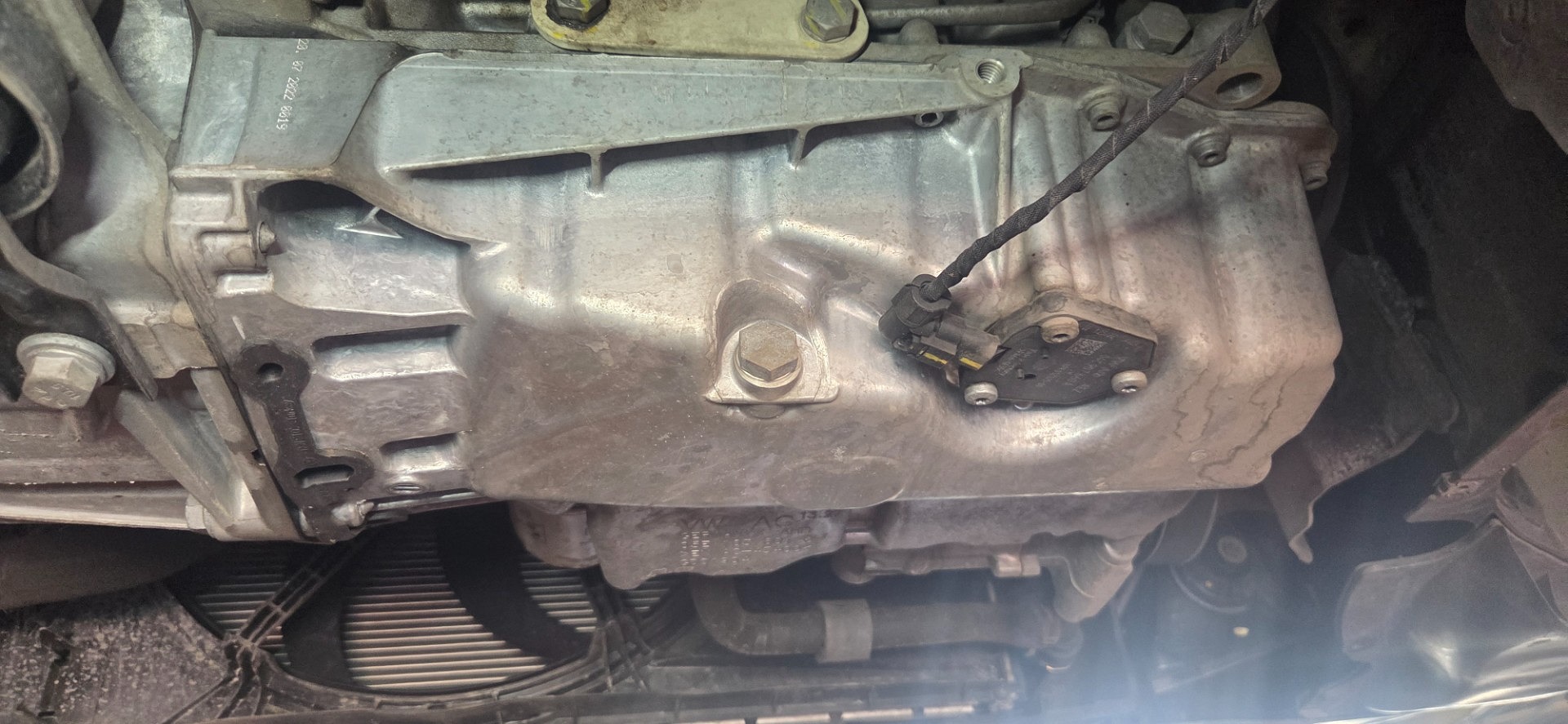

Pozostałe punkty kontroli technicznej
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała między innymi błąd P029900 – ciśnienie doładowania poniżej granicy regulacji. Podczas kontroli stwierdziliśmy również nieszczelność przewodu między turbosprężarką a chłodnicą powietrza doładowującego. W kolejnych odczytach sterownik silnika nie wykazywał błędów, natomiast w pozostałych układach nadal występowały zapisane kody, między innymi dotyczące radaru, komunikacji między sterownikami i zasilania. Odczyty nie potwierdzają trwałego ustąpienia sporadycznego komunikatu o awarii napędu.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika MG1 CS011
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.9
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji ESP MK 100 ESC
Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny wzmacniacz siły hamowania 4.1
Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.8
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.5
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Asyst.parkowania 4.2
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Blokada kolumny kierownicy 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Uprawnienia do dostępu/uruchamiania 4.1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. P 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. P 4.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Elektronika informacyjna 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
Brak kodów błędów w tym odczycie.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MG1 CS011
U350100Sterowniki: zasilanie
Zbyt niskie napięcie
U041600Elektroniczny program stabilizacji
Sygnał niezrozumiały
P17D800Ograniczenie momentu z powodu temperatury sprzęgła
P029900regulacja ciśnienia ładowania
Poniżej granicy regulacji
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Odczyt sterownika
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Odczyt 4 Odczyt sterownika
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Odczyt 5 Odczyt sterownika
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Odczyt 6 Odczyt sterownika
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.9
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji ESP MK 100 ESC
Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny wzmacniacz siły hamowania 4.1
Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.8
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.5
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Asyst.parkowania 4.2
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Blokada kolumny kierownicy 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Uprawnienia do dostępu/uruchamiania 4.1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. P 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. P 4.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Elektronika informacyjna 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
Brak kodów błędów w tym odczycie.
Odczyt 8 Odczyt sterownika
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
U140000sterownik
Ogran.funkcji przez zbyt niskie nap.
C110BF0Laser do regulacji odległości
Ograniczona widoczność
U112300Magistrala danych
Nieprawidłowa wartość
C110300Laser do regulacji odległości
Błędna wartość adaptacji/ustawienie
U112200Magistrala danych
Wiadomość niewiarygodna
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 9 Przegląd układów
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.9
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji ESP MK 100 ESC
Liczba błędów według testera: 14. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny wzmacniacz siły hamowania 4.1
Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.8
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.5
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Asyst.parkowania 4.2
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Blokada kolumny kierownicy 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Uprawnienia do dostępu/uruchamiania 4.1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. P 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. P 4.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Elektronika informacyjna 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
Brak kodów błędów w tym odczycie.
Odczyt 10 Przegląd układów
Układ sterowania silnika MG1 CS011
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.9
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji ESP MK 100 ESC
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektroniczny wzmacniacz siły hamowania 4.1
Liczba błędów według testera: 10. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.8
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.5
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Asyst.parkowania 4.2
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Blokada kolumny kierownicy 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Uprawnienia do dostępu/uruchamiania 4.1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, prz. P 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. L 4.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Sterownik zab. przed włamaniem, tyln. P 4.0
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Elektronika informacyjna 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
U140000sterownik
Ogran.funkcji przez zbyt niskie nap.
C110BF0Laser do regulacji odległości
Ograniczona widoczność
U112300Magistrala danych
Nieprawidłowa wartość
C110300Laser do regulacji odległości
Błędna wartość adaptacji/ustawienie
U112200Magistrala danych
Wiadomość niewiarygodna
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
U112300Magistrala danych
Nieprawidłowa wartość
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
U112300Magistrala danych
Nieprawidłowa wartość
U140A00Zacisk 30
Przerwa
B1168F2Czujnik kąta skrętu kierownicy
Brak inicj./niewłaściwa inicjaliz.
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
U303500Zabezpieczona komunikacja pokładowa (SecOC)
Nieudana weryfikacja sygnatury
Ogrzewanie/klimatyzacja Climatronic 4.1
U140000Ograniczenie funkcji
U112100Sygnał CAN zac.15
Brak wiadomości
B10F000Ograniczenie funkcji z powodu wył. sprężarki przez sterownik silnika
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Centrala elektroniczna ZE 4.5
U14FD00Zabezpieczona komunikacja pokładowa (SecOC)
Serwer czasu niedostępny
Pomoc przy parkowaniu Asyst.parkowania 4.2
B10FCF0Pomoc przy parkowaniu: Czujniki odległości przód
Funkcja ogranicz.wpływu środowiska
B1AE2F0Systemy ułatw.jazdę: odtwarzanie dźwięku (Infotainment/Multimedia)
Sygnał niezrozumiały
U112300Magistrala danych
Nieprawidłowa wartość
U112100Magistrala danych
Brak wiadomości
B107BF0Pomoc przy parkowaniu: Czujniki odległości tył
Komponent zabrudzony
B10FCF1Pomoc przy parkowaniu: Czujniki odstępu
Sprawdzić komponenty układu pod kątem zanieczyszczeń
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
B200100sterownik
Oprogramowanie niekompatybilne
Odczyt 12 Przegląd układów
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
U140000sterownik
Ogran.funkcji przez zbyt niskie nap.
C110BF0Laser do regulacji odległości
Ograniczona widoczność
U112300Magistrala danych
Nieprawidłowa wartość
C110300Laser do regulacji odległości
Błędna wartość adaptacji/ustawienie
U112200Magistrala danych
Wiadomość niewiarygodna
Liczba błędów według testera: 20. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 40 UDS
U112300Magistrala danych
Nieprawidłowa wartość
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
