Rzeczywista realizacja · 2011 · 2.0 TDI
VW PASSAT B7Uszkodzona piasta ABS i przyspieszona wymiana rozrządu
Passat trafił do nas z problemem sygnału ABS prawego tylnego koła oraz na serwis automatycznej skrzyni biegów. Podczas prac znaleźliśmy również uszkodzony pasek osprzętu i fragmenty nieustalonego pochodzenia w spuszczanym oleju silnikowym. To zmieniło wcześniej planowaną kolejność napraw.
Masz podobny temat?
Przebieg prac
Diagnostyka wskazała brak sygnału z prawego tylnego czujnika obrotów koła. Przyczyną problemu po stronie koła okazał się skorodowany pierścień nadajnika, stanowiący część piasty. Sama wymiana czujnika nie wystarczyłaby do usunięcia tego uszkodzenia. Po uzgodnieniu rozszerzenia zakresu wymieniliśmy piastę z łożyskiem oraz czujnik ABS.

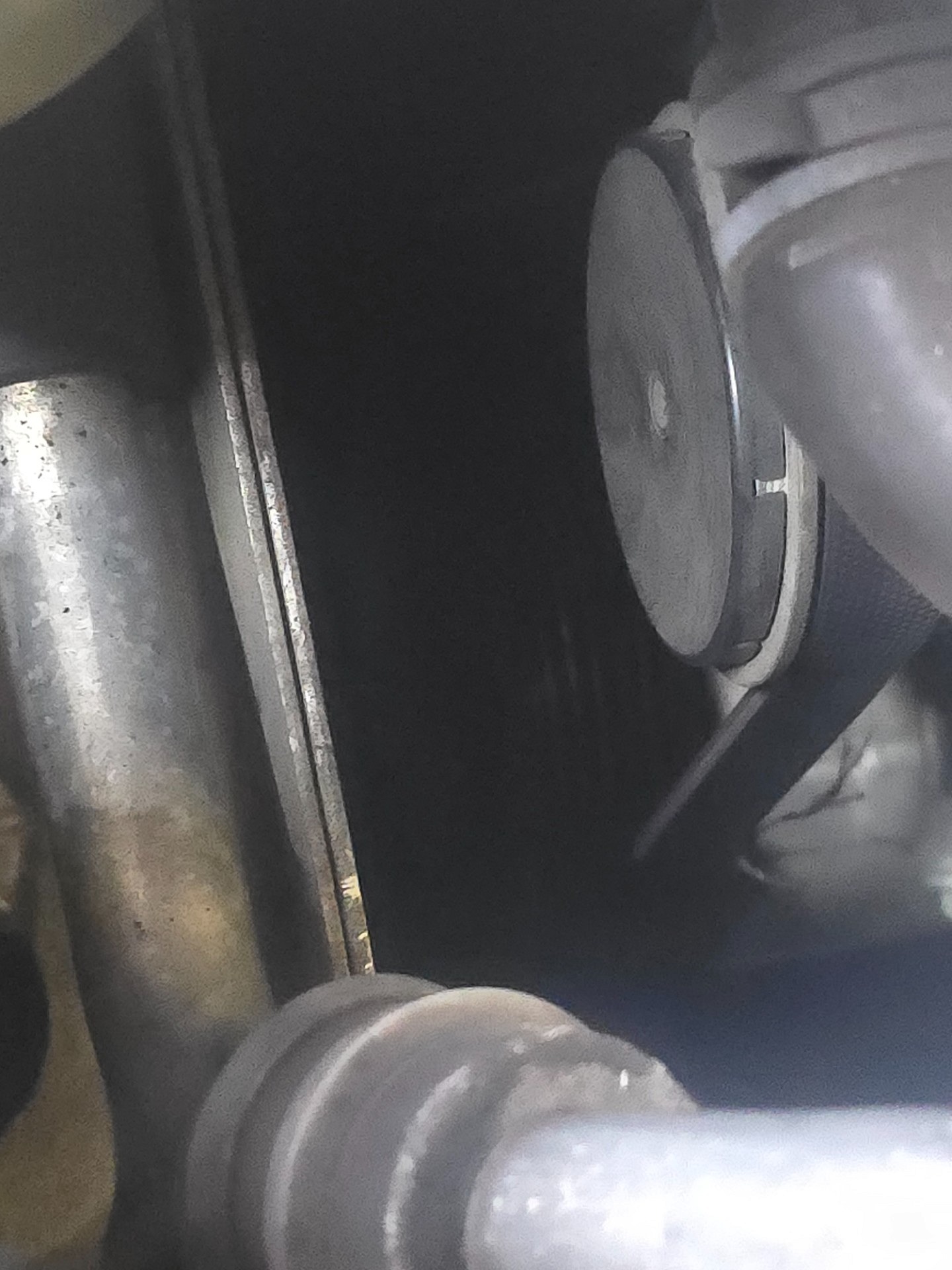

Podczas serwisu silnika zauważyliśmy, że pasek wielorowkowy pracował już tylko na trzech z pięciu rowków. W spuszczanym oleju pojawiły się też włókniste fragmenty. Podejrzewaliśmy problem z napędem pompy oleju, ale pochodzenia fragmentów nie udało się jednoznacznie ustalić. Dlatego wcześniej odkładaną wymianę rozrządu przyspieszyliśmy i wykonaliśmy podczas tej wizyty.
Wymieniliśmy komplet rozrządu z pompą cieczy, pasek osprzętu, przedni uszczelniacz wału korbowego i uszczelniacze wałka rozrządu. Wykonaliśmy również serwis olejowy silnika z filtrami, wymianę cieczy chłodzącej z odpowietrzeniem oraz grawitacyjną wymianę oleju i filtra automatycznej skrzyni biegów. Demontaż misy olejowej ostatecznie nie był potrzebny.
Zawieszenie i amortyzacja

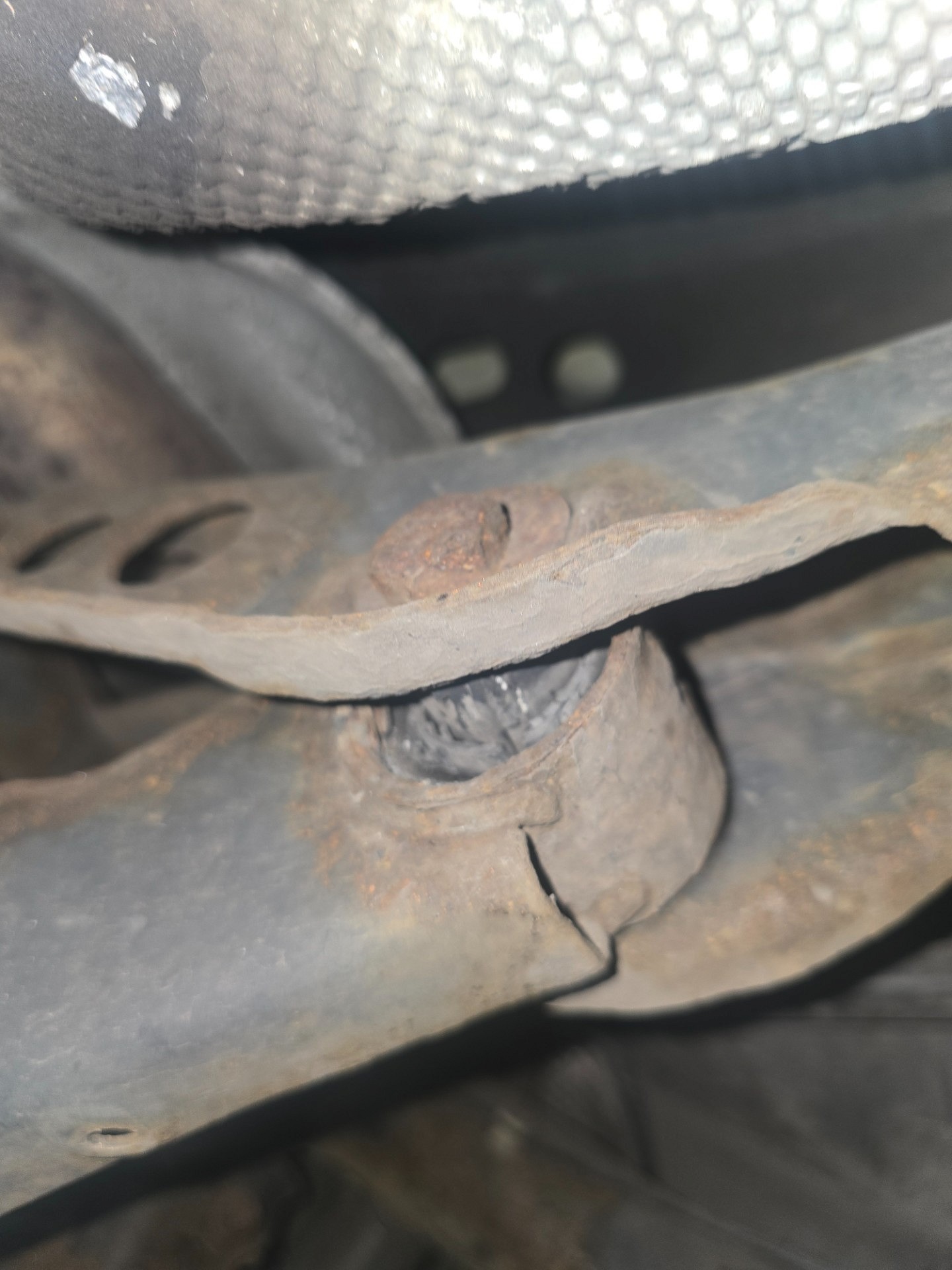

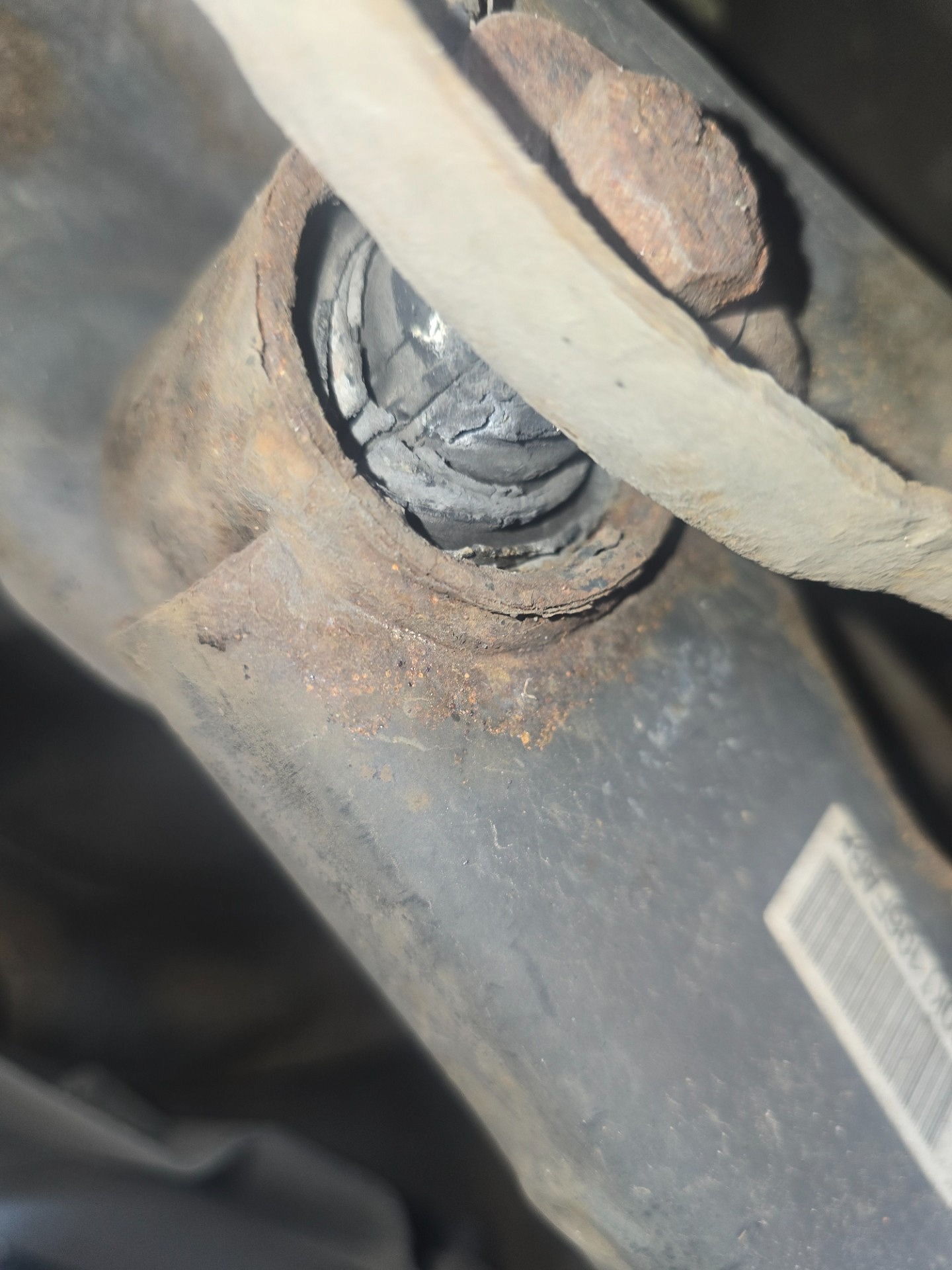

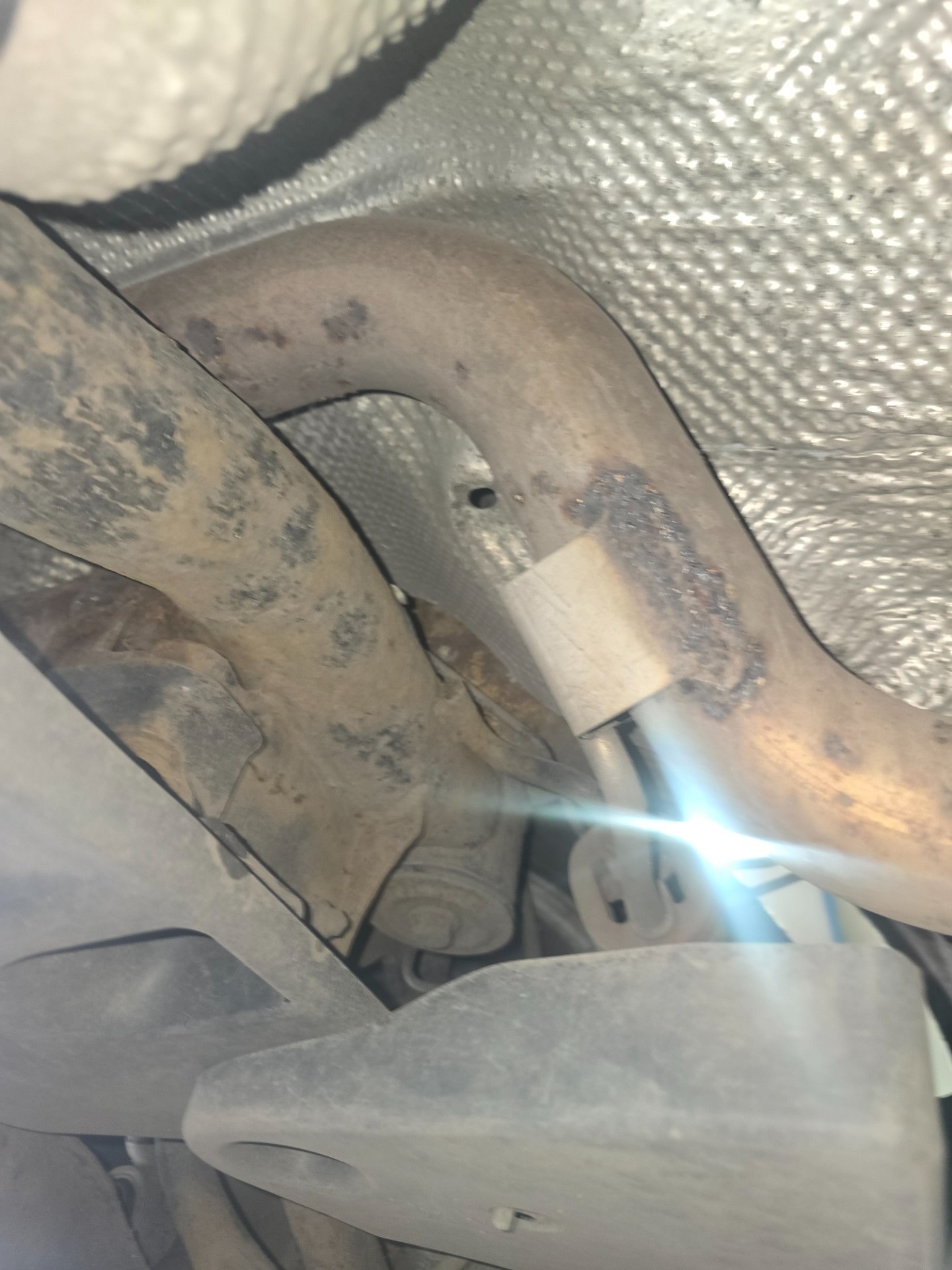

Kontrola tylnego zawieszenia ujawniła wyrwane tuleje wahacza regulacyjnego. Ten zakres pozostał do zaplanowania. Tuleje wymagają wymiany, ponieważ ich uszkodzenie może wpływać na ustawienie i prowadzenie tylnej osi.

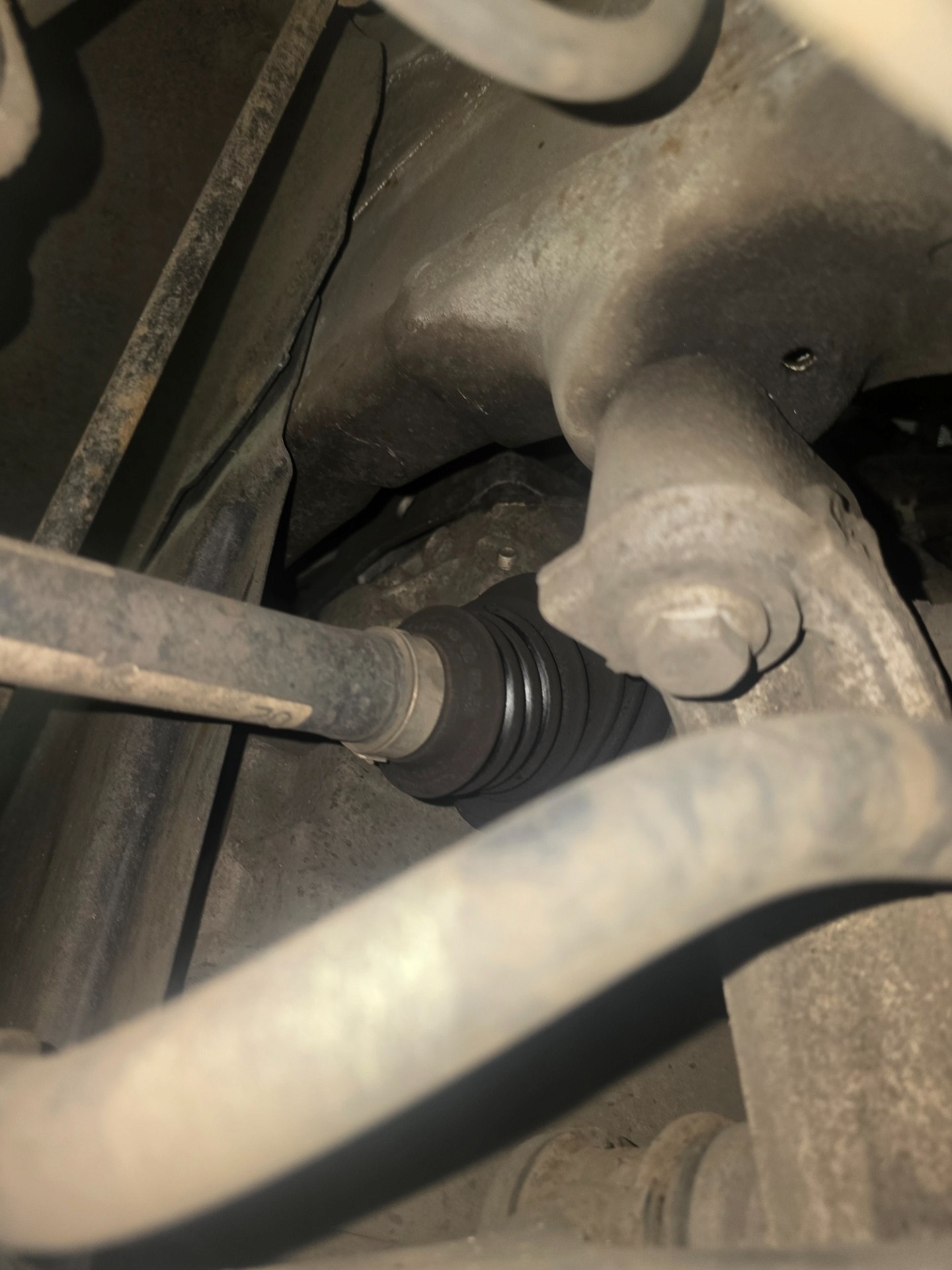

Podwozie i inne

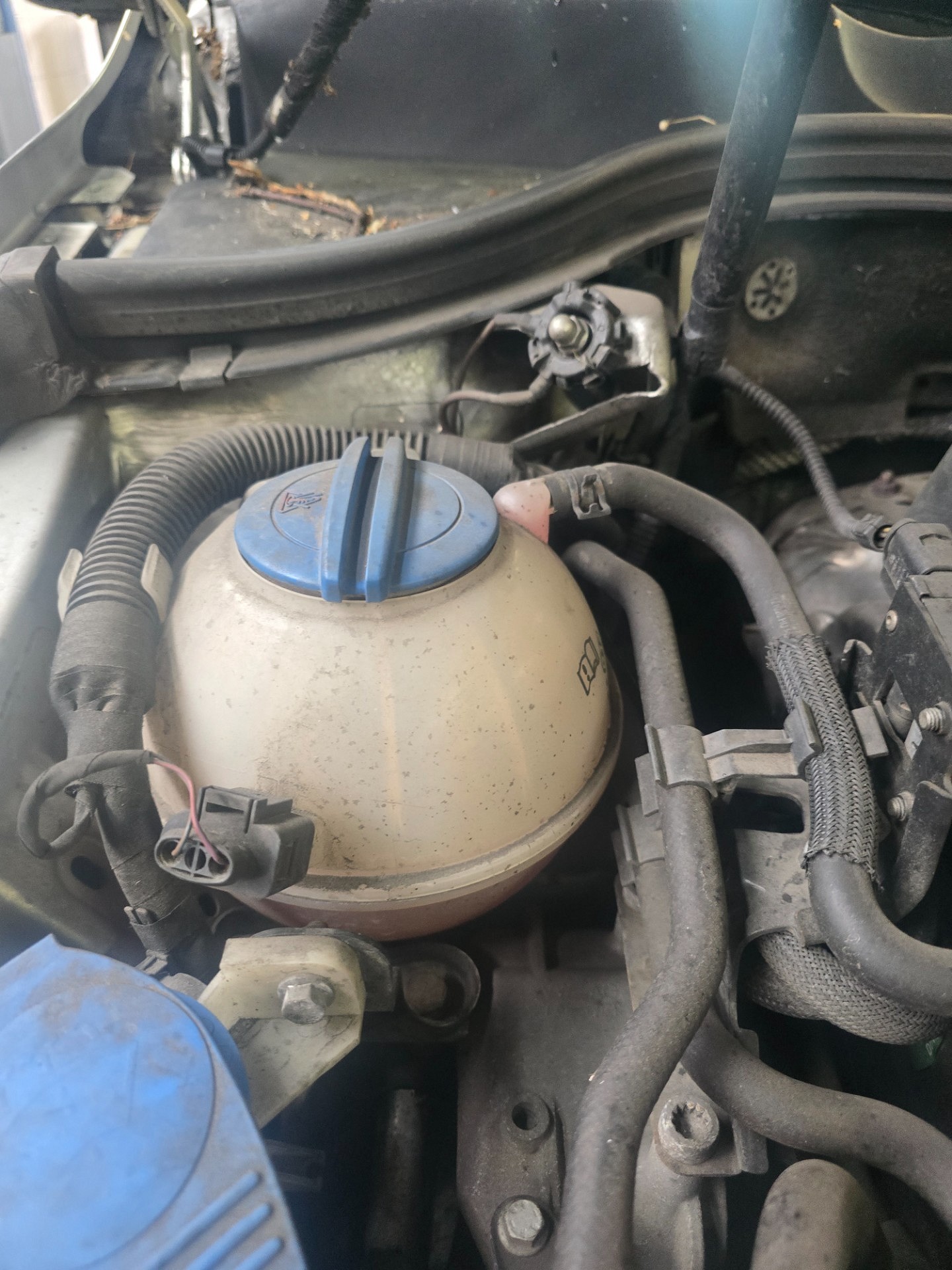

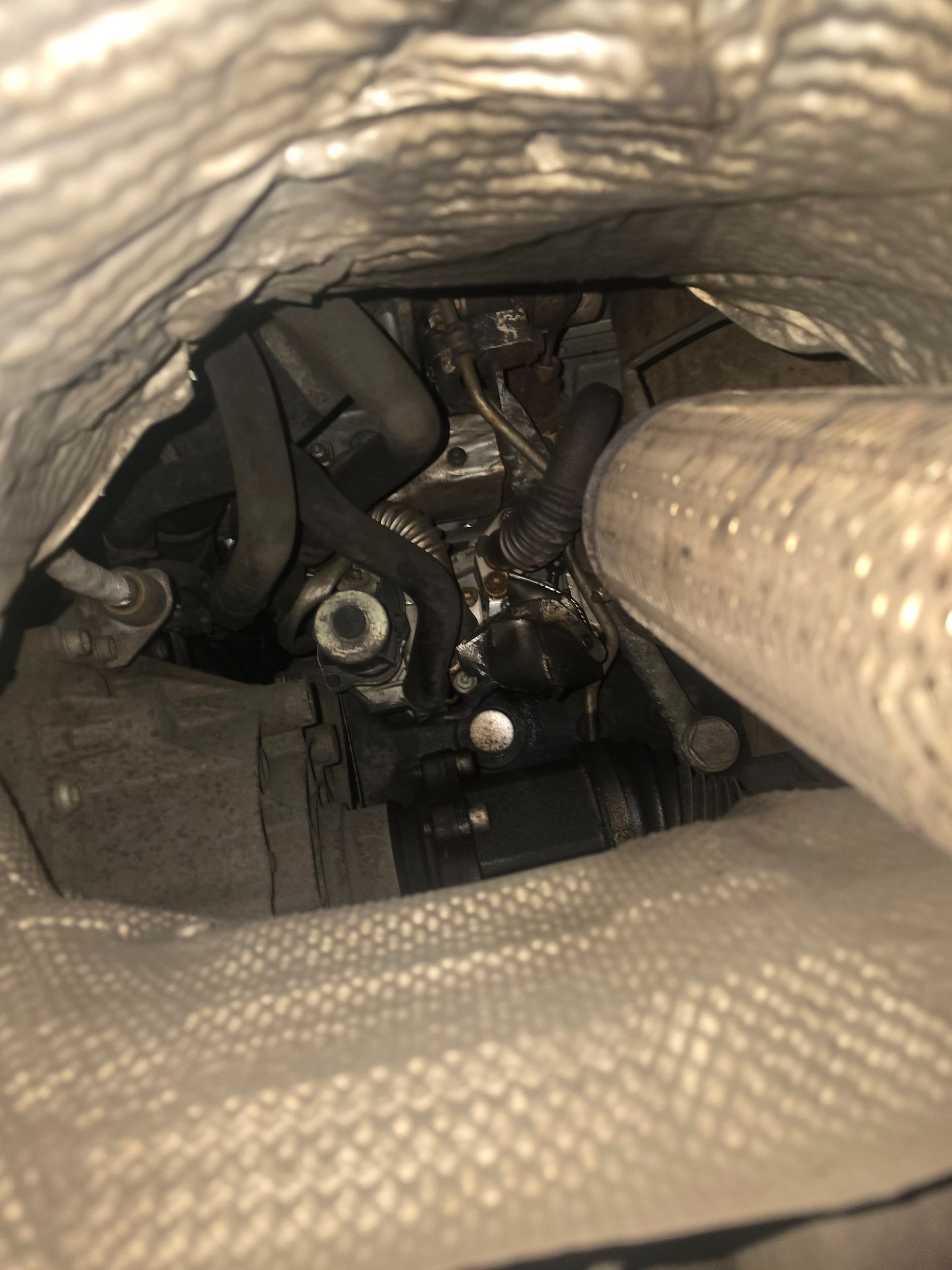

Komora silnika

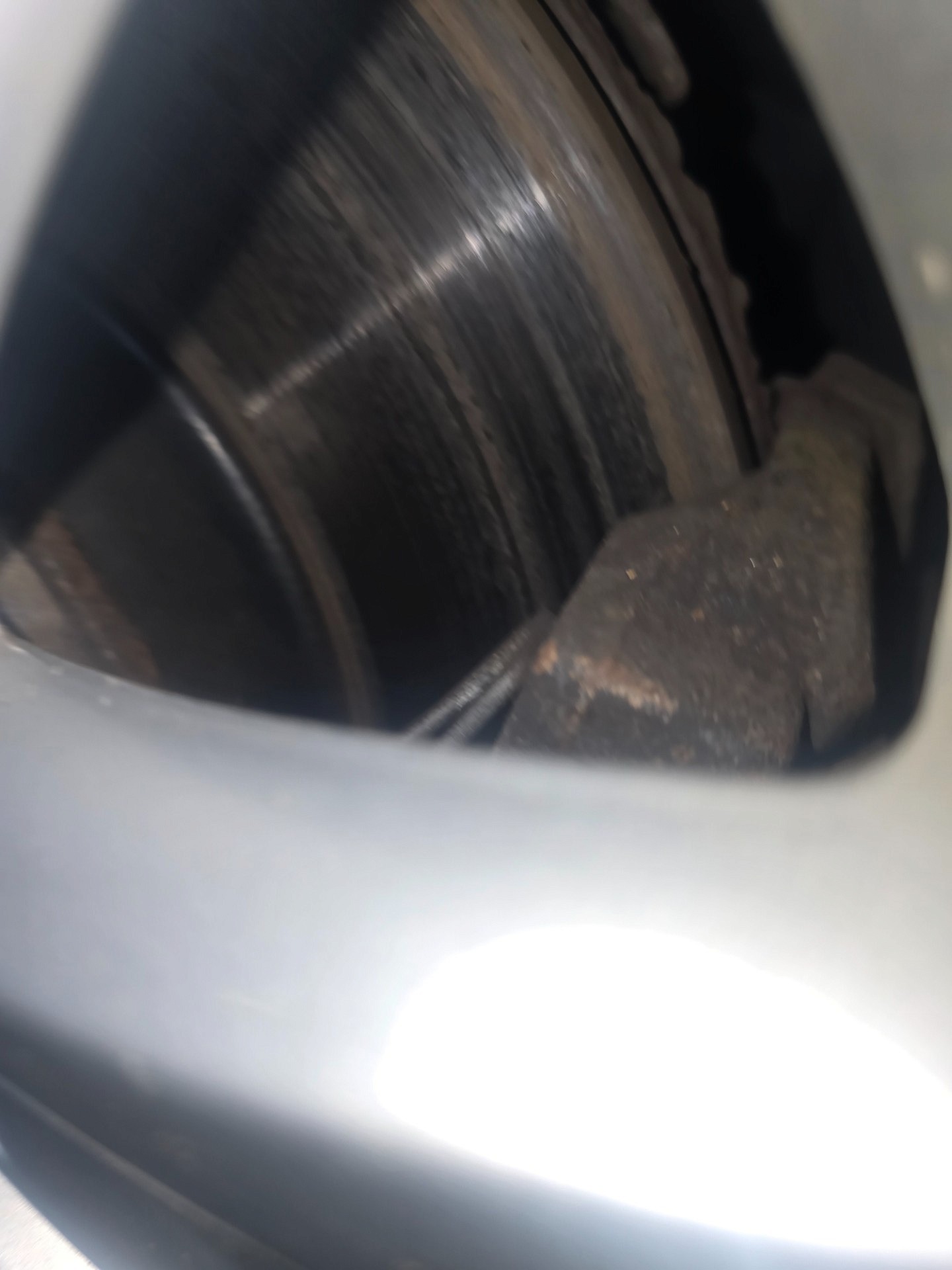

Układ hamulcowy

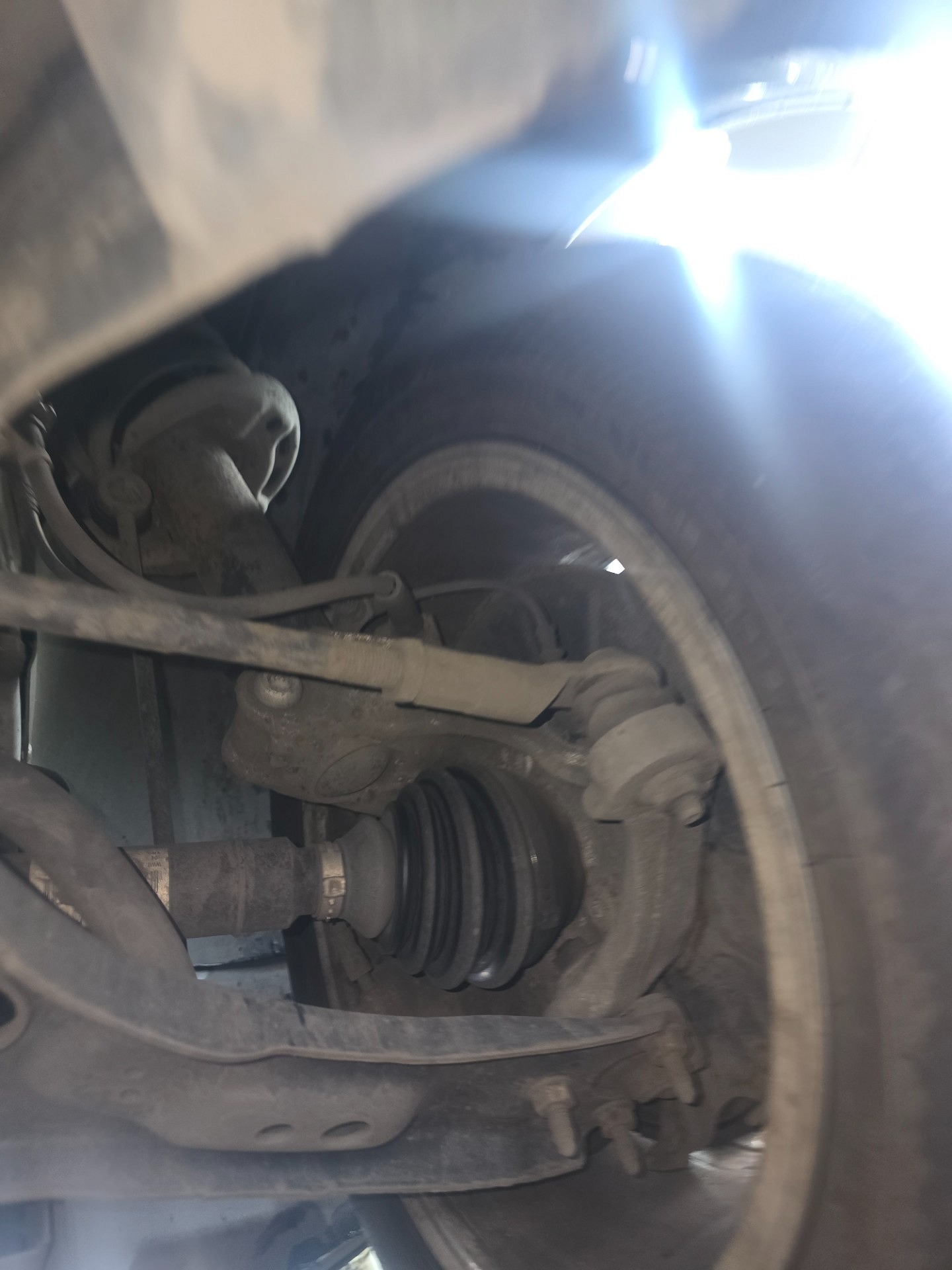

Układ kierowniczy

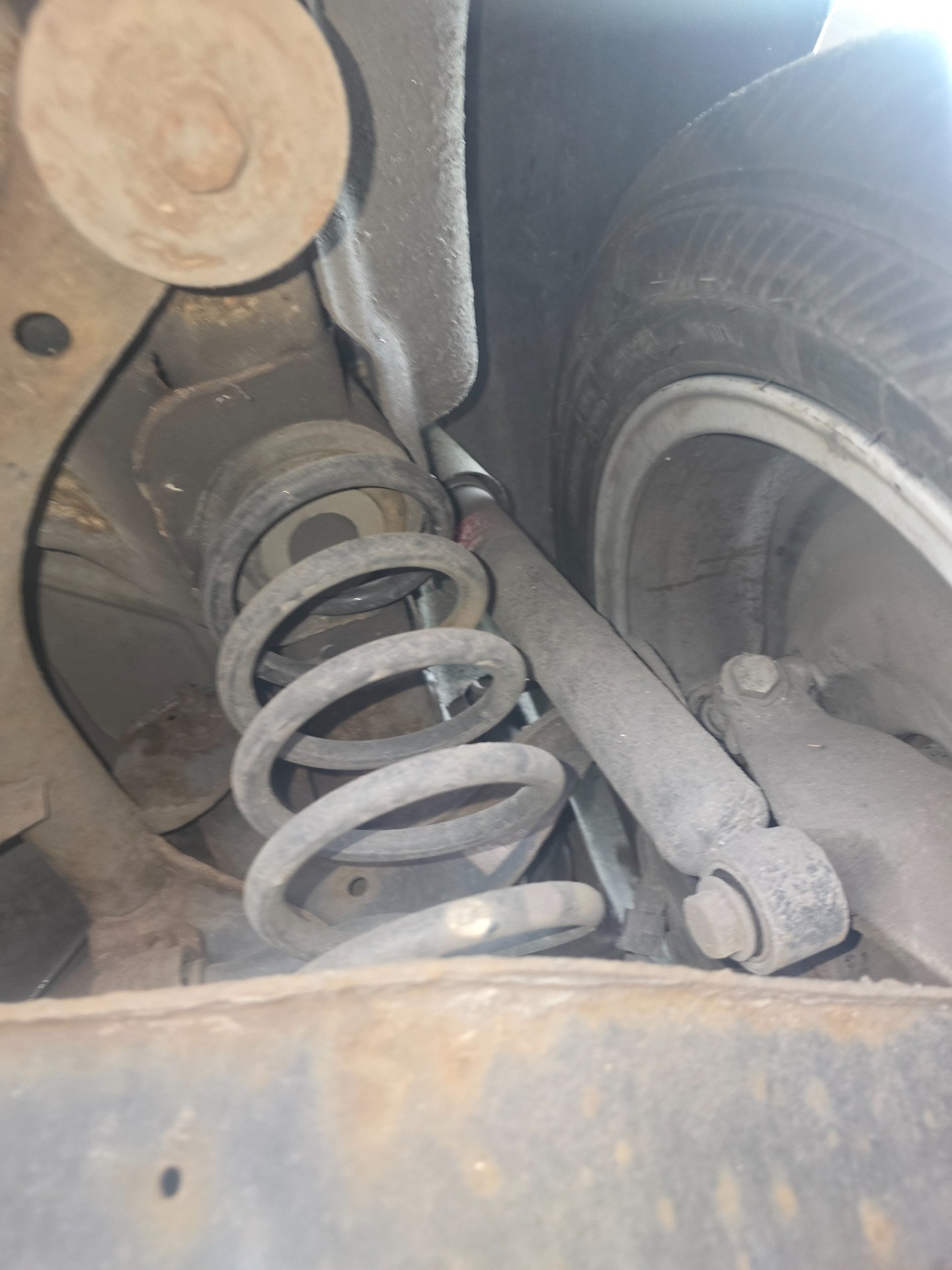

Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała błąd 011F – brak sygnału z czujnika obrotów prawego tylnego koła w układzie ESP. Kontrola wykazała uszkodzenie pierścienia nadajnika zintegrowanego z piastą, spowodowane korozją. Wymieniliśmy piastę z łożyskiem oraz prawy tylny czujnik ABS. W kolejnych odczytach sterownika ESP występowały zarówno zapisy błędu 011F, jak i wyniki bez zapisanych błędów. Same odczyty nie potwierdzają trwałego usunięcia usterki.
Zobacz odczyty i kody błędów Odczyty: 16
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 2 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 3 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 4 Odczyt sterownika
Układ sterowania silnika EDC 17C46 UDS
P157000sterownik silnika
Komponent zablokowany
Odczyt 5 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika EDC 17C46 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 6 Odczyt sterownika
Oprzyrządowanie Tablica wskaźników 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 8 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 9 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 10 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 12 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 13 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 14 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 15 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 16 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
