Rzeczywista realizacja · 2005 · 1.9 TDI
SKODA OCTAVIA II CombiSłabe chłodzenie klimatyzacji – mechanicznie uszkodzony kompresor
Skoda Octavia trafiła do nas ze słabo chłodzącą klimatyzacją. Weryfikacja ujawniła mechaniczne uszkodzenie kompresora, a wykonana diagnostyka pozwoliła określić zakres dalszych prac bez rozpoczynania wymiany podzespołów.
Masz podobny temat?
Przebieg prac

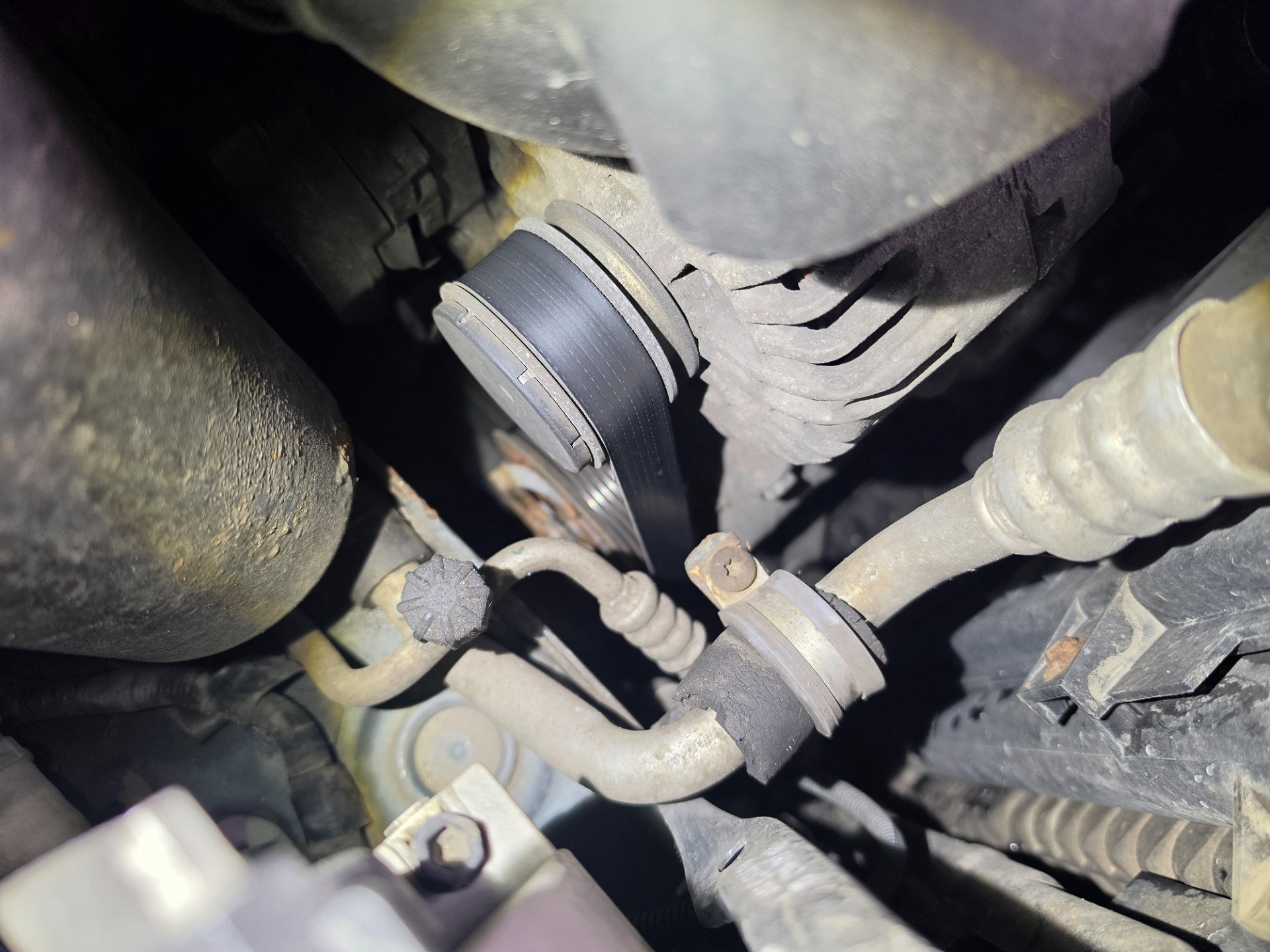

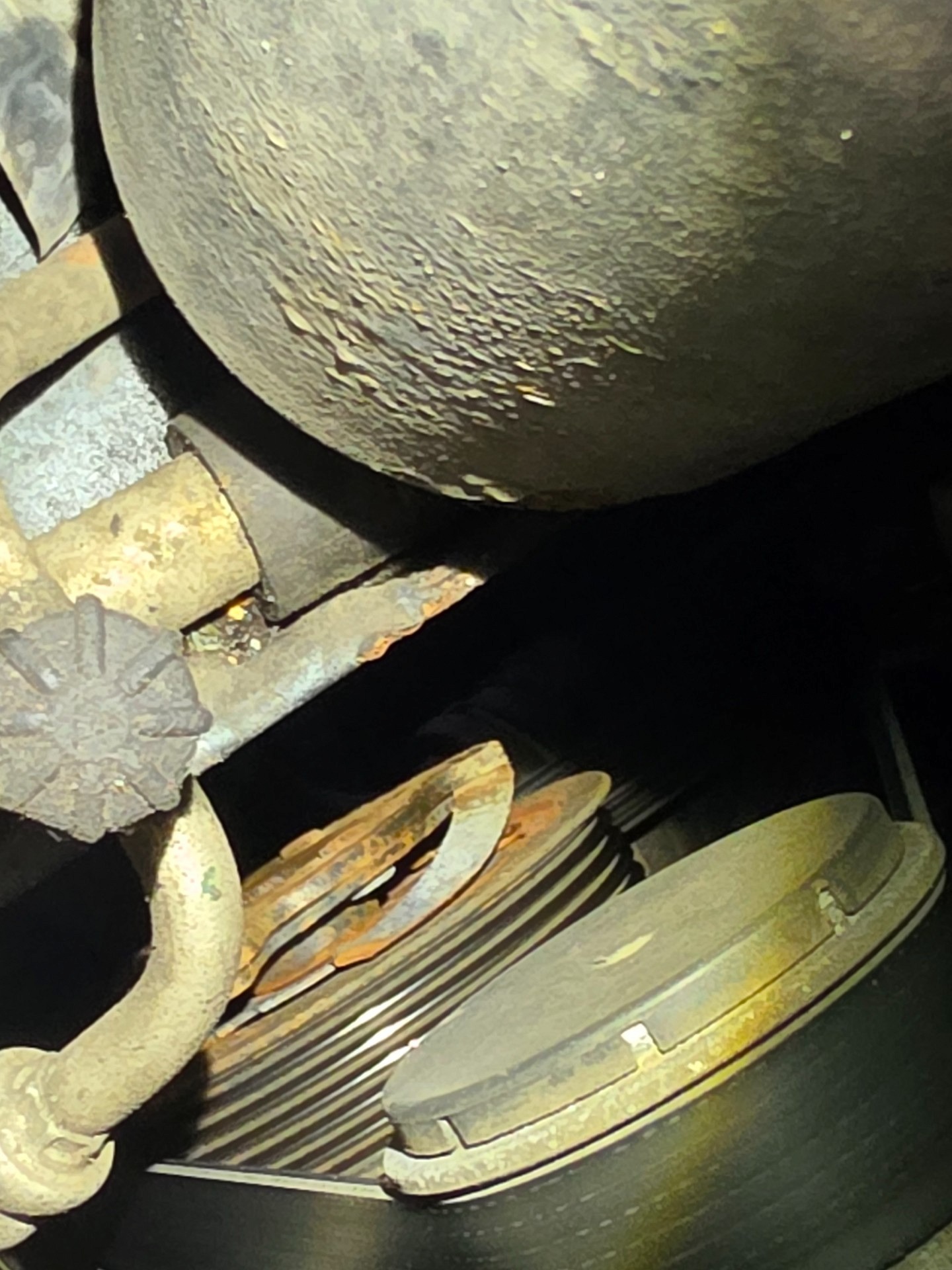

Wykonaliśmy test szczelności instalacji klimatyzacji oraz diagnostykę komputerową. Podczas weryfikacji stwierdziliśmy mechaniczne uszkodzenie kompresora. W kalkulacji znalazły się jego wymiana i prace przy pasku osprzętu, jednak nie weszły one do końcowego zakresu. Nie wykonaliśmy również obsługi klimatyzacji z odzyskiem i ponownym napełnieniem czynnikiem R134a. Przywrócenie chłodzenia pozostaje więc do zaplanowania.
Przeprowadziliśmy także ogólną kontrolę hamulców, zawieszenia, układu kierowniczego i wydechu. Odczyt komputerowy wykazał między innymi błędy dotyczące pompy ABS/ESP, świateł hamowania oraz lewego przedniego kierunkowskazu. Wymagają one osobnej weryfikacji, ponieważ sam zapis błędu nie przesądza o uszkodzeniu części. Odnotowaliśmy również potrzebę uzupełnienia oświetlenia z przodu i z tyłu.

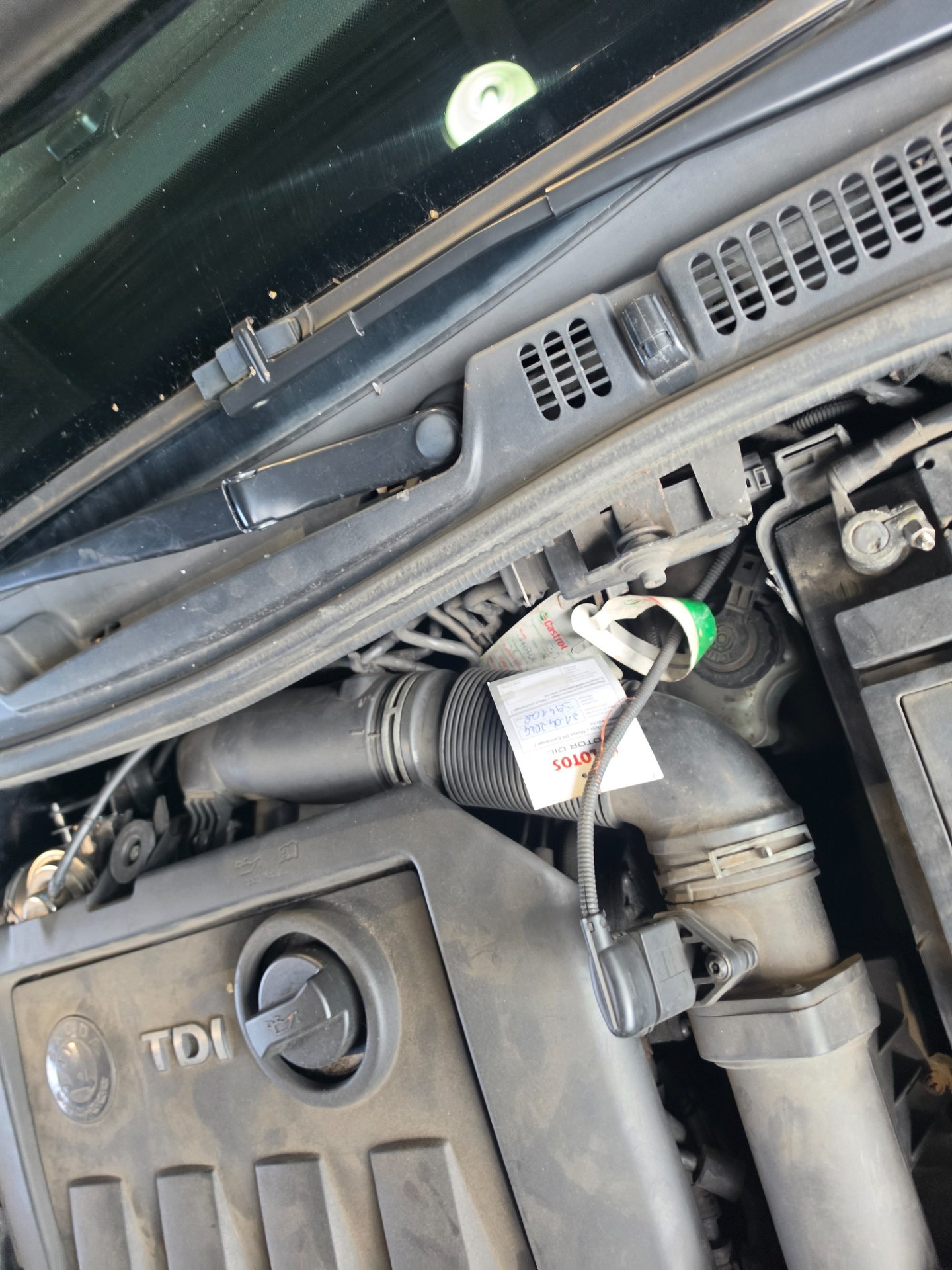

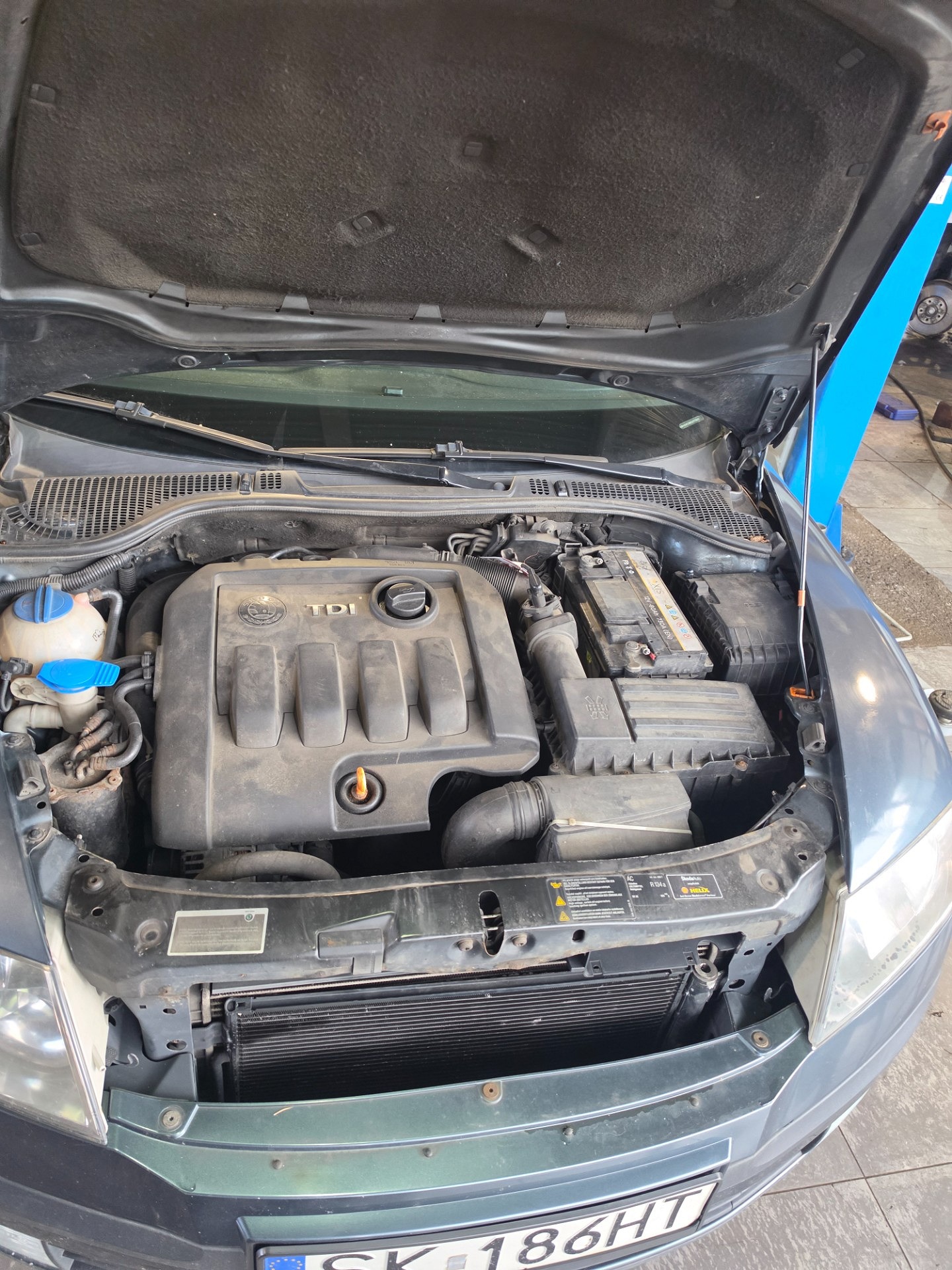

Komora silnika

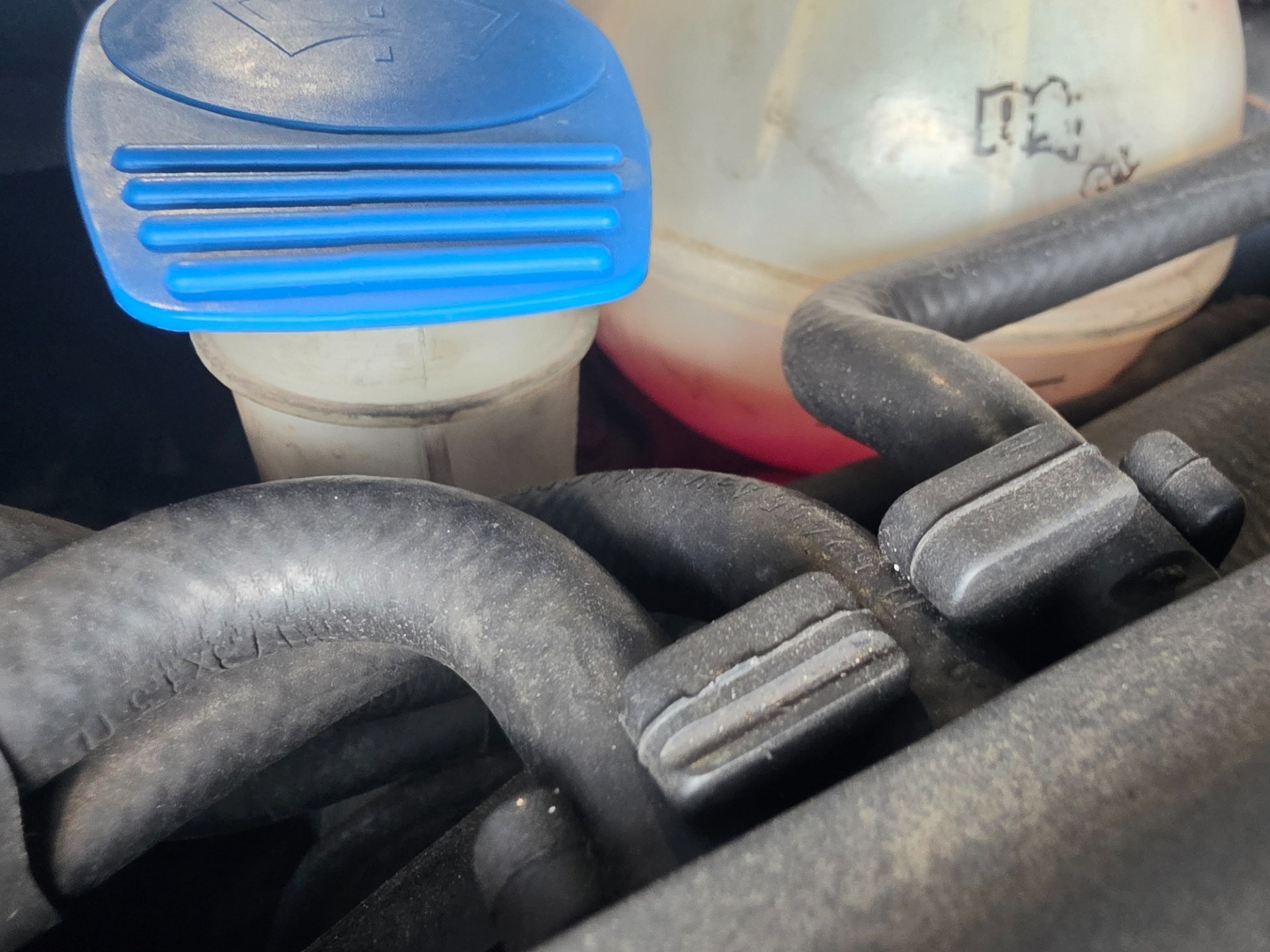

Podczas kontroli pod maską stwierdziliśmy niski poziom płynu chłodniczego w zbiorniku. To osobna kwestia, której nie należy automatycznie wiązać z uszkodzeniem klimatyzacji. Poziom płynu wymaga uzupełnienia, a przyczyna jego obniżenia – sprawdzenia.
Przyjęcie pojazdu
Podstawy
Komora silnika
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka komputerowa wykazała zapisane błędy w sterownikach klimatyzacji, ABS/ESP, oświetlenia i elektroniki komfortu. Są to wskazania do dalszej weryfikacji, a nie dowód uszkodzenia konkretnych części. Weryfikacja układu klimatyzacji potwierdziła mechaniczne uszkodzenie kompresora.
Zobacz odczyty i kody błędów Odczyty: 3
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
OK
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
Błąd
FIX_7D_ZUSATZHEIZUNG
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu Sterownik przyczepy
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
OK
Immobilizer
Brak określonego wyniku odczytu.
OK
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
OK
Kontrola odległości przy parkowaniu(PDK)
Brak określonego wyniku odczytu.
Błąd
Odczyt 2 Przegląd układów
Stabilność ham./jazdy Elektron. program stabilizacyjny ESP MK 60.1
04FCABS, pompa hydrauliczna/ odprowadzająca
Sygnał niezrozumiały · Elektr. usterka w obwodzie prądowym
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 3.0
01C9Sterownik centralnej skrzynki elektron.
Odczyt pamięci błędów
00E5ciśnienie płynu chłodzącego
Wartość min. nie osiągnięta
Centrala elektroniczna ZE 3.0
05D5Kierunkowskaz przedni lewy
Elektr. usterka w obwodzie prądowym
03DBŚwiatło hamowania lewe
Elektr. usterka w obwodzie prądowym
03DCŚwiatło hamowania prawe
Elektr. usterka w obwodzie prądowym
095FOświetlenie kabiny _: wyjście zac. 30
Przerwa/zwarcie do masy
0893Potencjometr podświetlenia wskaźników
Przerwa/zwarcie do masy
003BPrzekaźnik, zacisk 30 oświetlenie wnętrza
Elektr. usterka w obwodzie prądowym
Elektronika komfortu sterownik dla drzwi po stronie pasażera 3.0
03B0Podgrzewanie lusterka, strona pasażera
Elektr. usterka w obwodzie prądowym
03A1Moduł zamyk.centr.zamka strona pasażera
Sygnał niezrozumiały
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 3.0
0609Czujnik odstępu tylny lewy od zewnątrz
Przerwa/zwarcie do masy
060CCzujnik odstępu tylny prawy od zewnątrz
Przerwa/zwarcie do masy
060ACzujnik odstępu tył L środek
Przerwa/zwarcie do masy · Brak sygnału
060BCzujnik odstępu tył P środek
Przerwa/zwarcie do masy · Brak sygnału
0816Czujnik odległości tył
Przerwa
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja ogrzewanie dodatkowe 3.0
0169element grzejny podgrzewacza
Komponent uszkodzony
Odczyt 3 Przegląd układów
Stabilność ham./jazdy Elektron. program stabilizacyjny ESP MK 60.1
04FCABS, pompa hydrauliczna/ odprowadzająca
Sygnał niezrozumiały · Elektr. usterka w obwodzie prądowym
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 3.0
01C9Sterownik centralnej skrzynki elektron.
Odczyt pamięci błędów
00E5ciśnienie płynu chłodzącego
Wartość min. nie osiągnięta
Centrala elektroniczna ZE 3.0
05D5Kierunkowskaz przedni lewy
Elektr. usterka w obwodzie prądowym
03DBŚwiatło hamowania lewe
Elektr. usterka w obwodzie prądowym
03DCŚwiatło hamowania prawe
Elektr. usterka w obwodzie prądowym
095FOświetlenie kabiny _: wyjście zac. 30
Przerwa/zwarcie do masy
0893Potencjometr podświetlenia wskaźników
Przerwa/zwarcie do masy
003BPrzekaźnik, zacisk 30 oświetlenie wnętrza
Elektr. usterka w obwodzie prądowym
Elektronika komfortu sterownik dla drzwi po stronie pasażera 3.0
03B0Podgrzewanie lusterka, strona pasażera
Elektr. usterka w obwodzie prądowym
03A1Moduł zamyk.centr.zamka strona pasażera
Sygnał niezrozumiały
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 3.0
0609Czujnik odstępu tylny lewy od zewnątrz
Przerwa/zwarcie do masy
060CCzujnik odstępu tylny prawy od zewnątrz
Przerwa/zwarcie do masy
060ACzujnik odstępu tył L środek
Przerwa/zwarcie do masy · Brak sygnału
060BCzujnik odstępu tył P środek
Przerwa/zwarcie do masy · Brak sygnału
0816Czujnik odległości tył
Przerwa
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja ogrzewanie dodatkowe 3.0
0169element grzejny podgrzewacza
Komponent uszkodzony
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
