Rzeczywista realizacja · 2023 · 2.0 TDI
VW TIGUANNiesprawne tylne czujniki parkowania – naprawa wiązki i serwis olejowy
Tylne czujniki parkowania przestały działać, dlatego przed wyborem sposobu naprawy sprawdziliśmy instalację i pamięć błędów. Ustaliliśmy, że problem dotyczy uszkodzonego przewodu przy lewym tylnym czujniku. Wizyta obejmowała również przegląd z wymianą oleju.
Masz podobny temat?
Przebieg prac
W pierwszej kolejności zweryfikowaliśmy zgłoszony problem i odczytaliśmy pamięć błędów. Sterownik parkowania wskazywał na nieprawidłowość w obwodzie lewego tylnego czujnika. Przy sprawdzaniu instalacji znaleźliśmy uszkodzony przewód, który można było naprawić bez wymiany całej wiązki.
Dostęp do uszkodzonego połączenia wymagał zdjęcia tylnego zderzaka. Po jego demontażu naprawiliśmy złącze wiązki czujnika i ponownie zamontowaliśmy zderzak. W późniejszym odczycie sterownik parkowania nie zgłaszał już błędów.

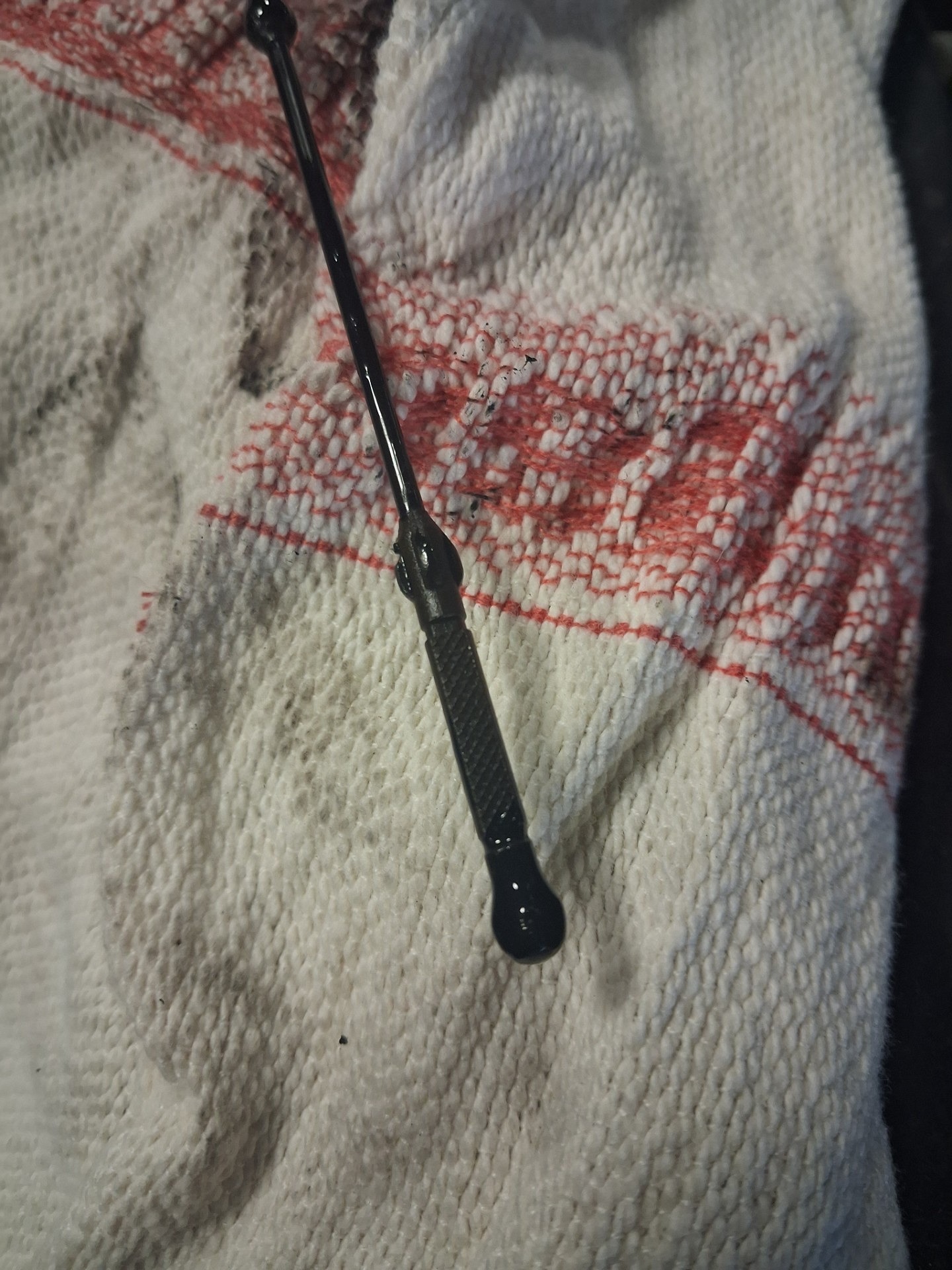

Wykonaliśmy również przegląd z wymianą oleju silnikowego i filtra oleju. Wymieniliśmy filtr kabinowy oraz przeprowadziliśmy dezynfekcję klimatyzacji.
Podczas diagnostyki odczytaliśmy dodatkowo błędy dotyczące pompy płynu chłodzącego oraz niskiego poziomu AdBlue. Nie były one podstawą do wymiany kolejnych części. W przypadku powrotu błędów pompy potrzebna będzie dalsza weryfikacja.

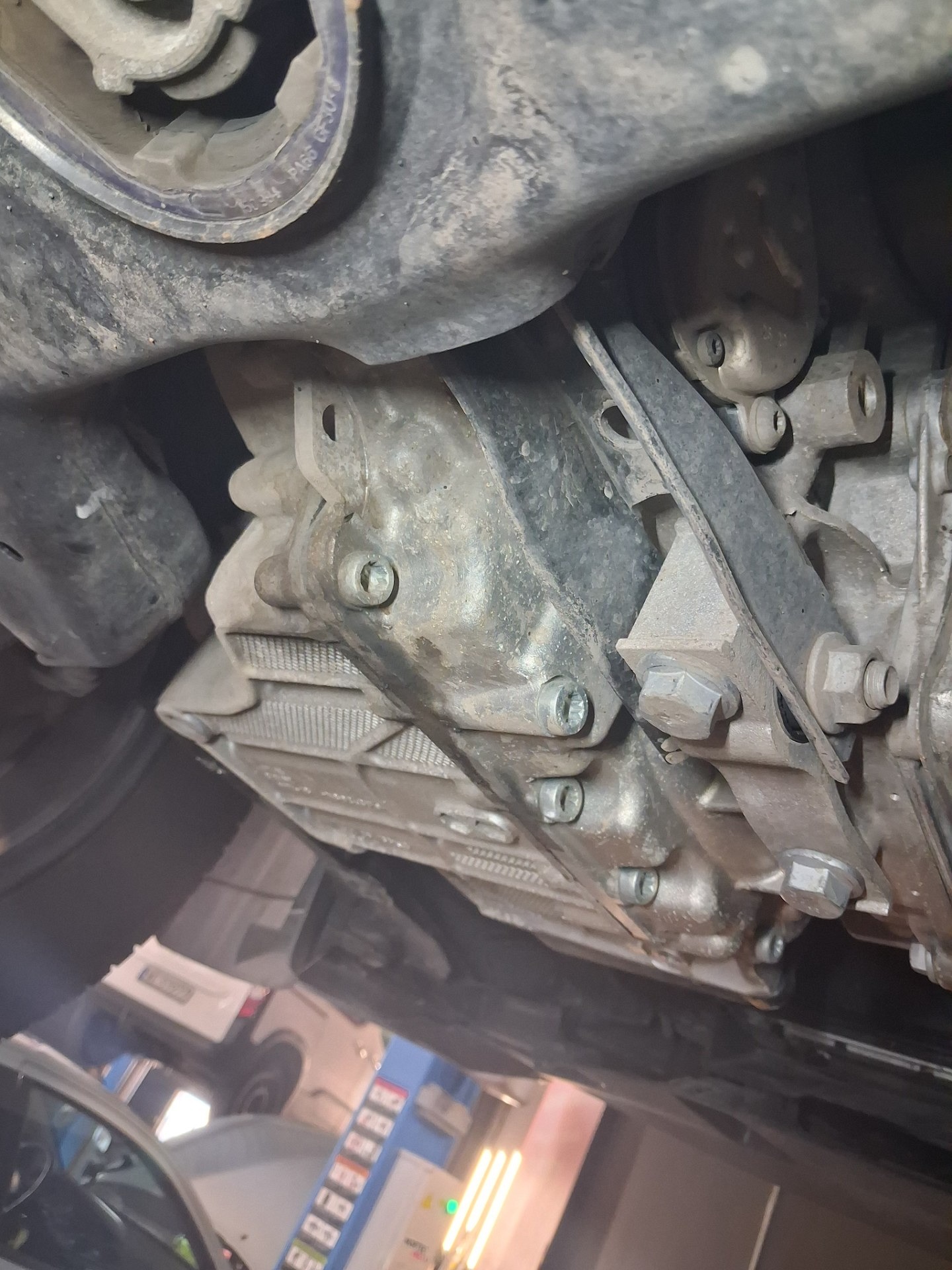

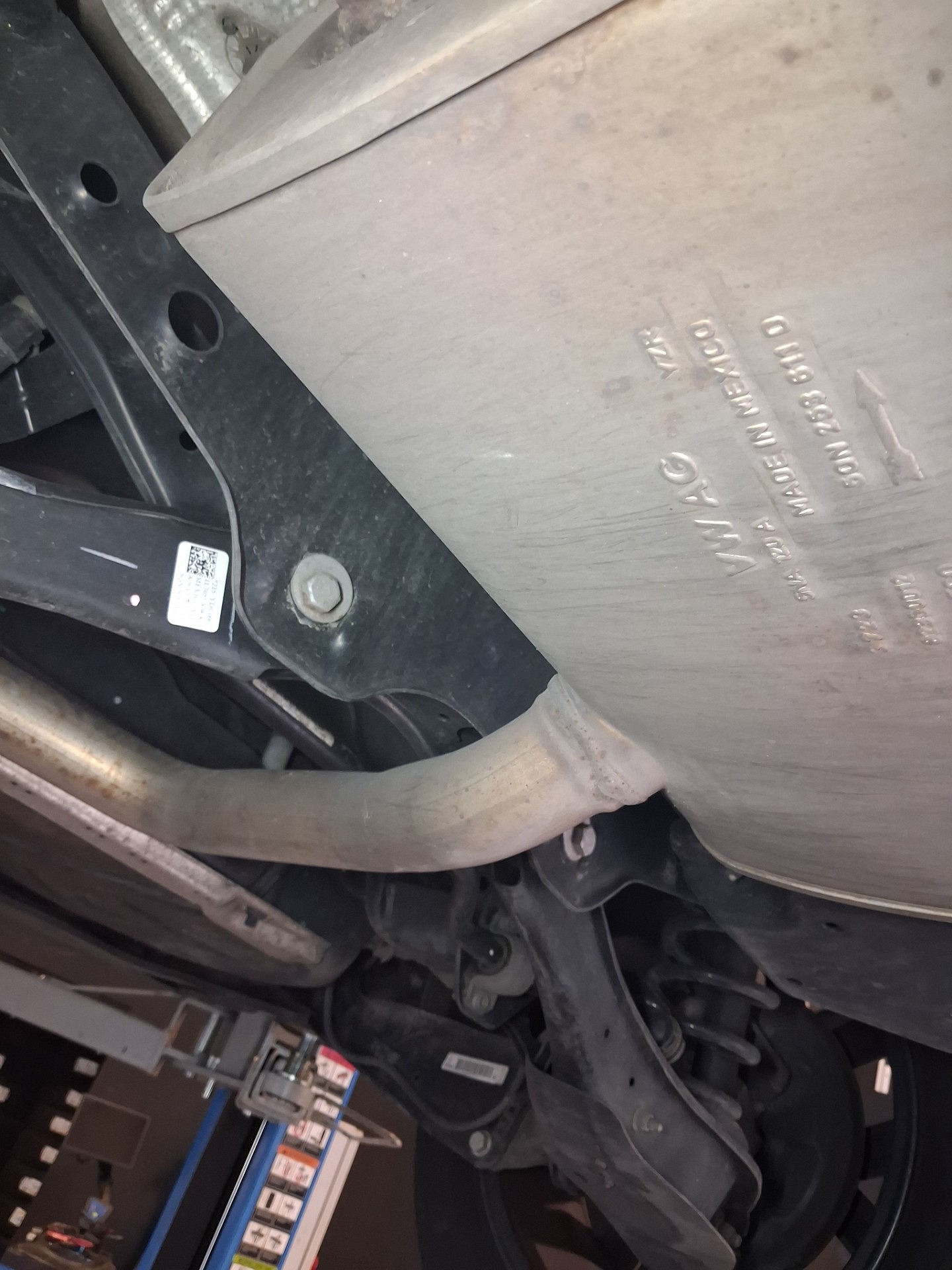

Podwozie i inne

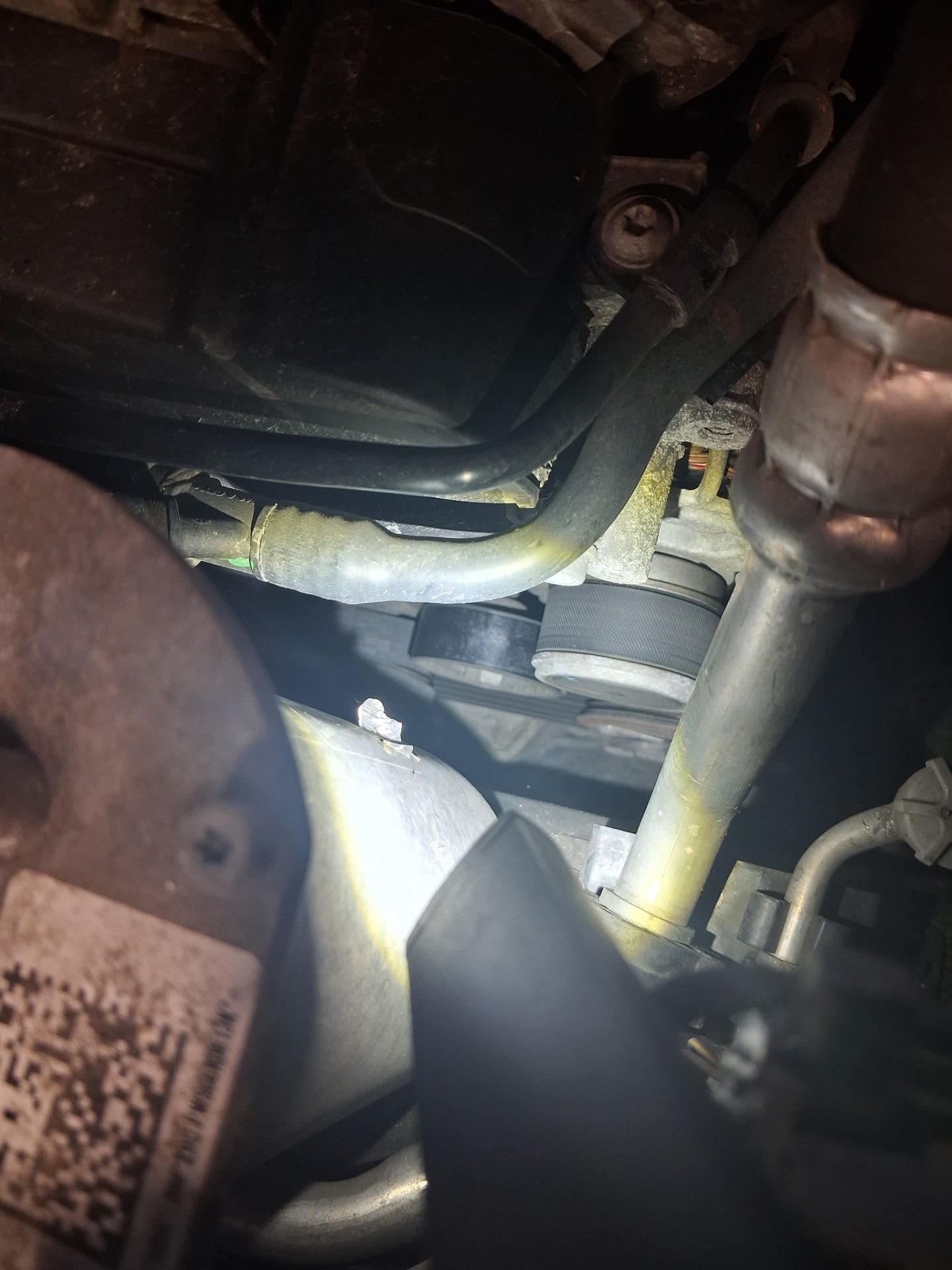

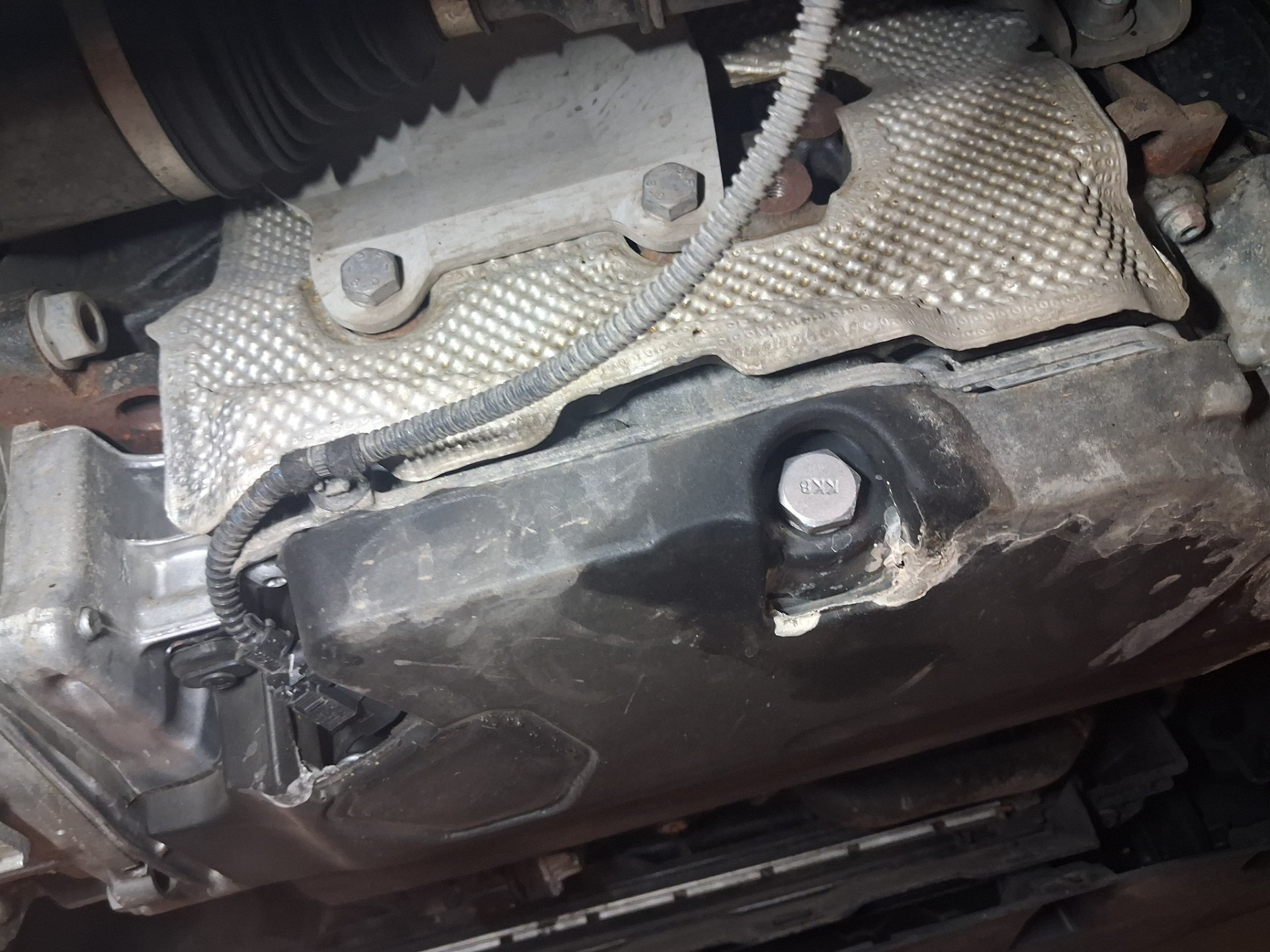

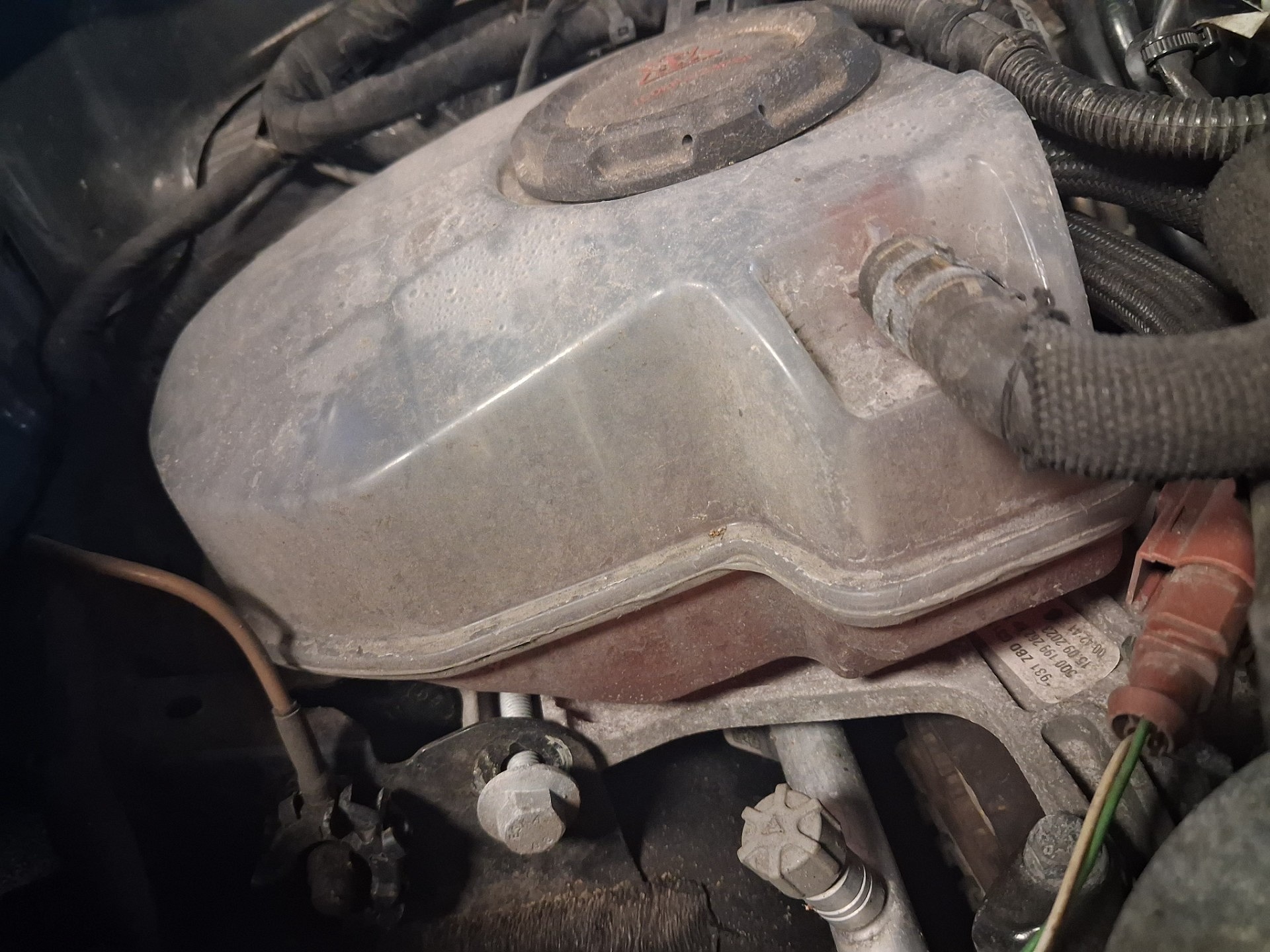

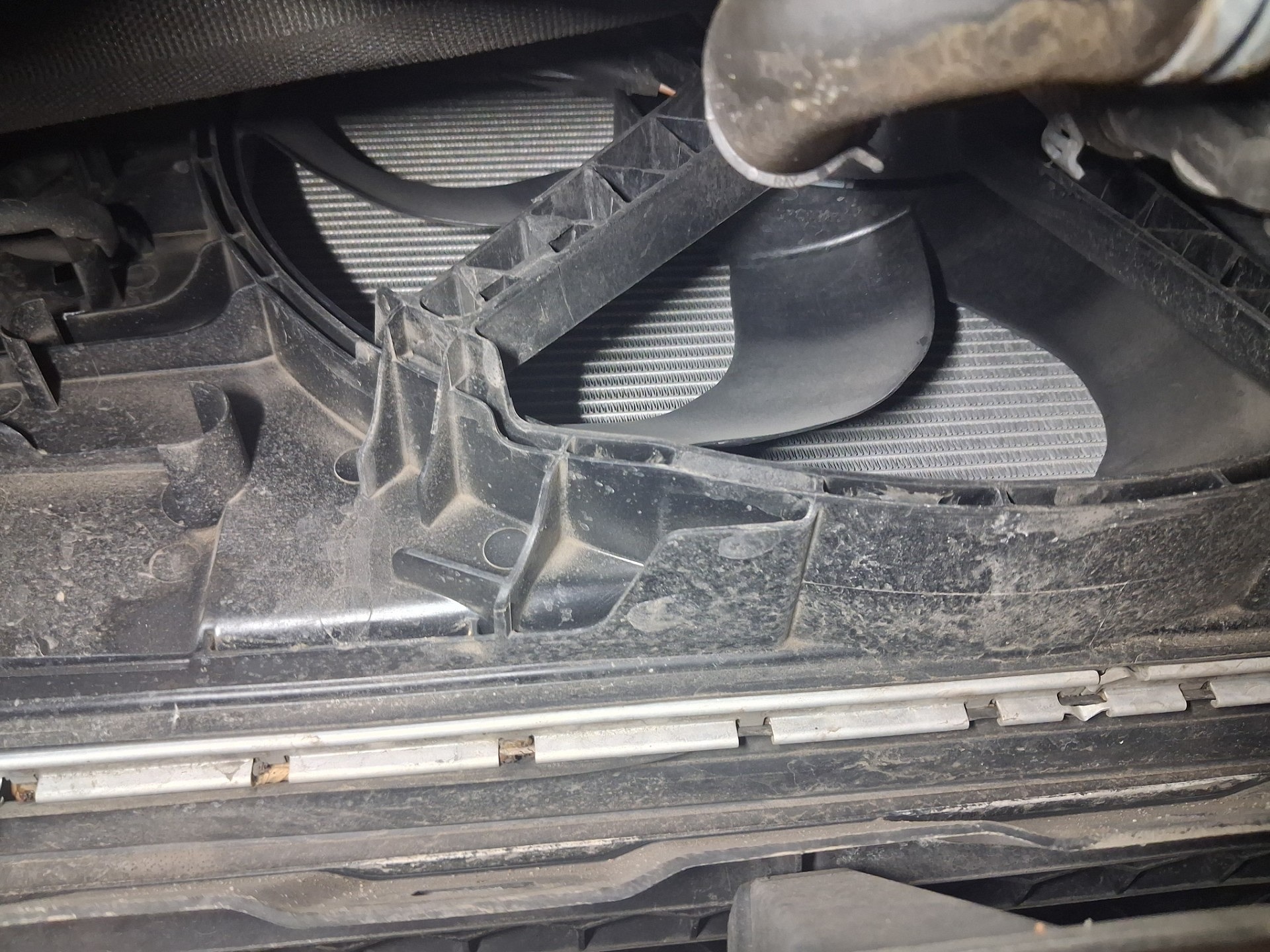

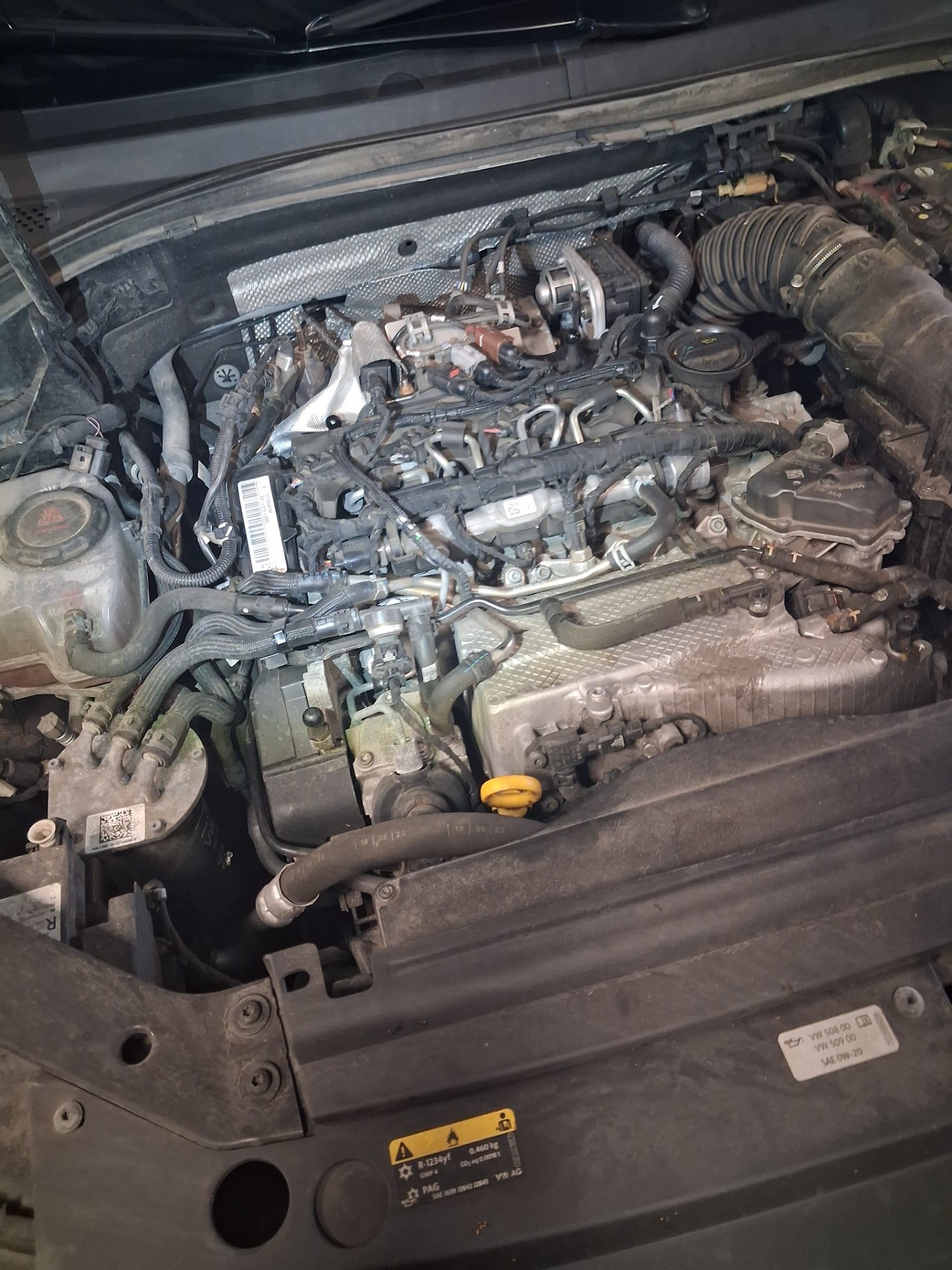

Komora silnika

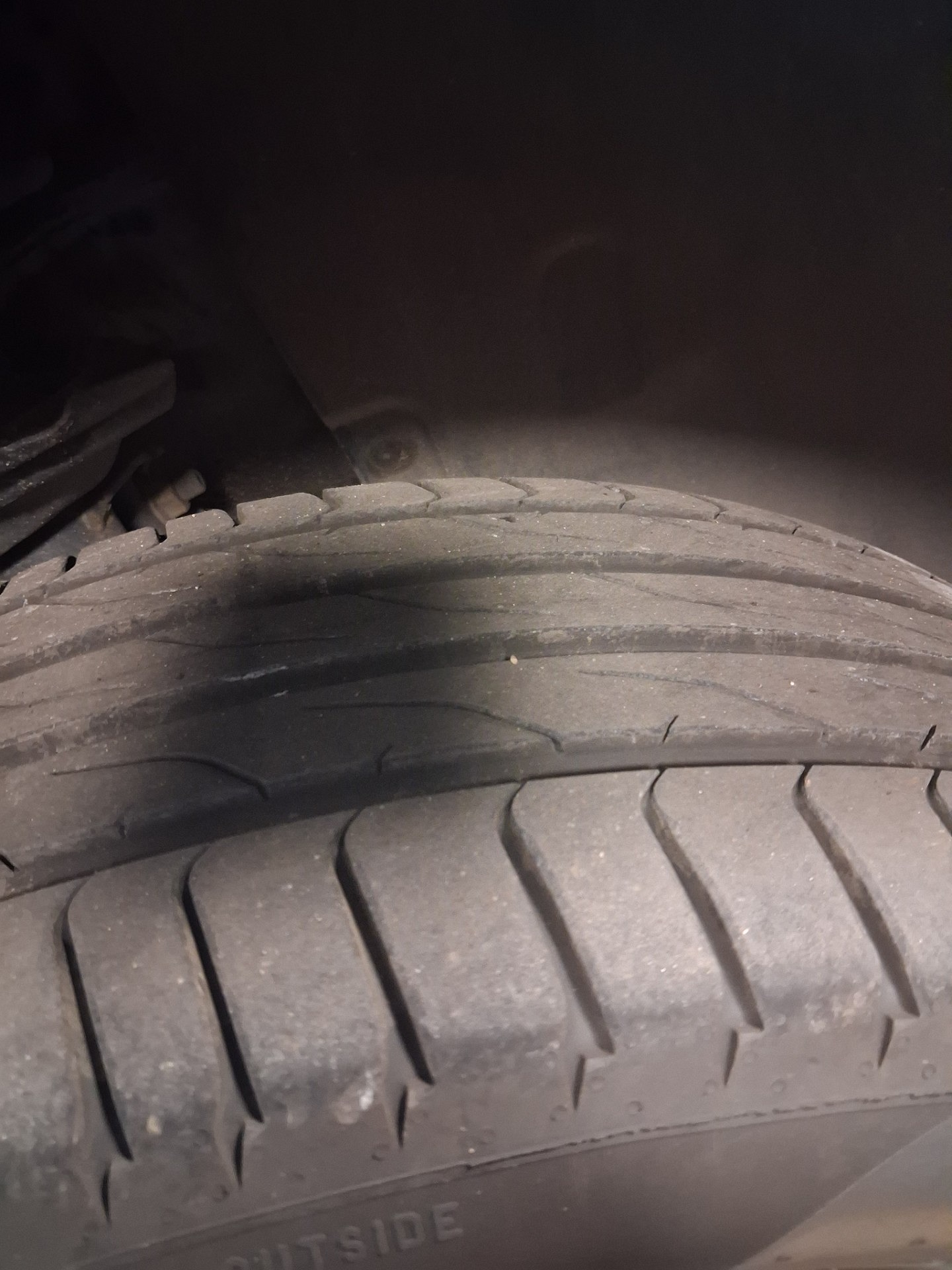

Koła i opony

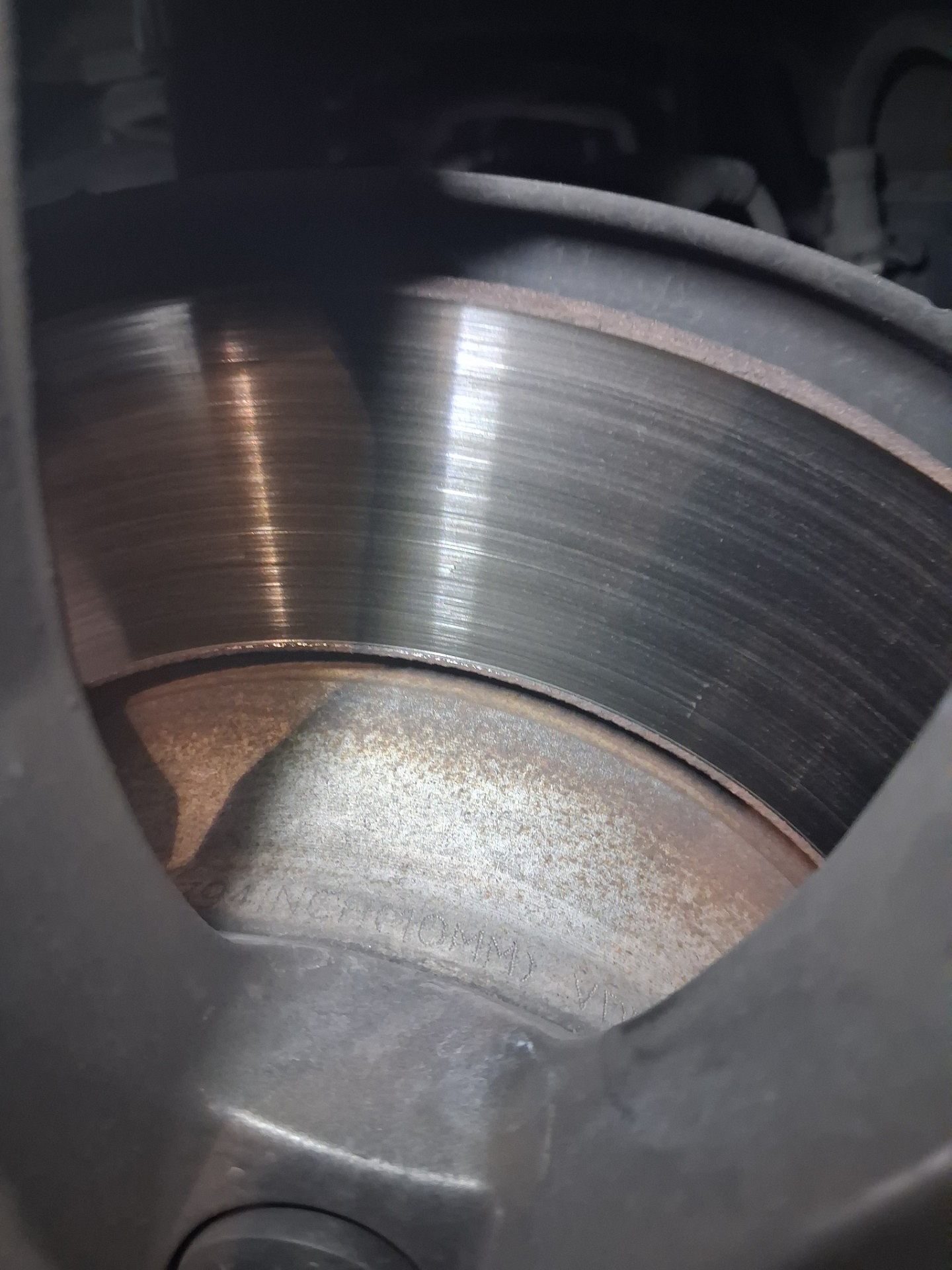

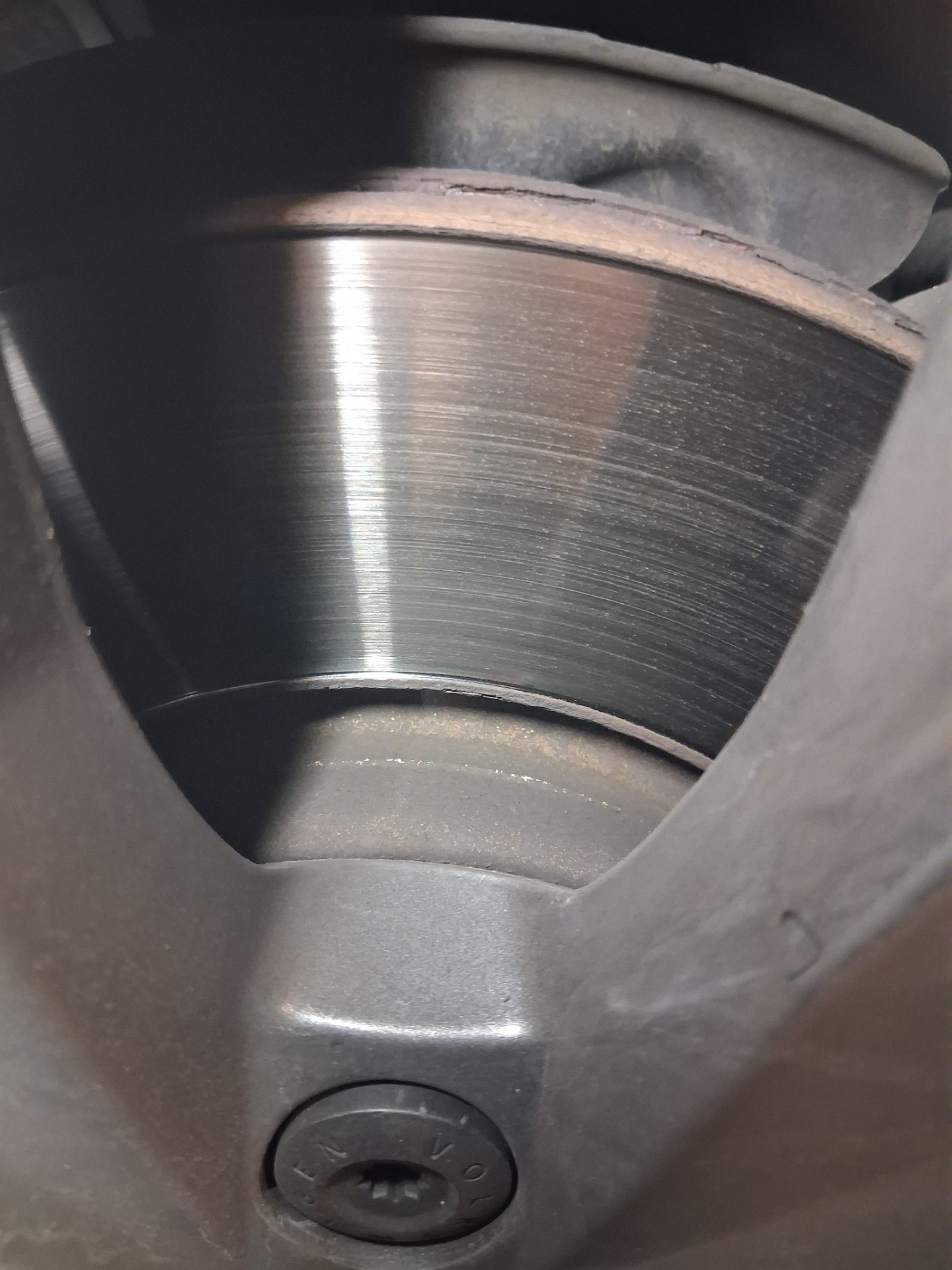

Układ hamulcowy

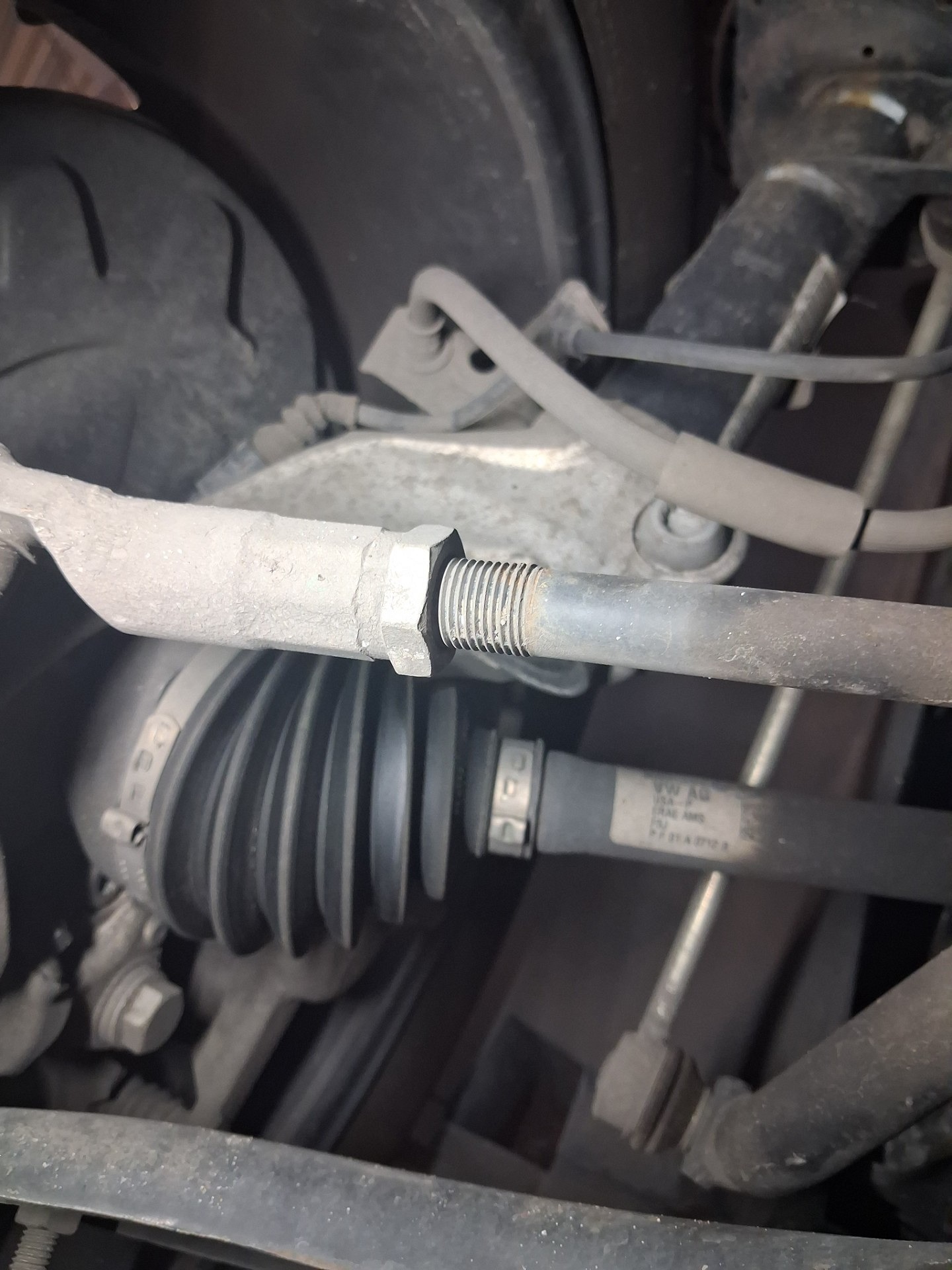

Układ kierowniczy

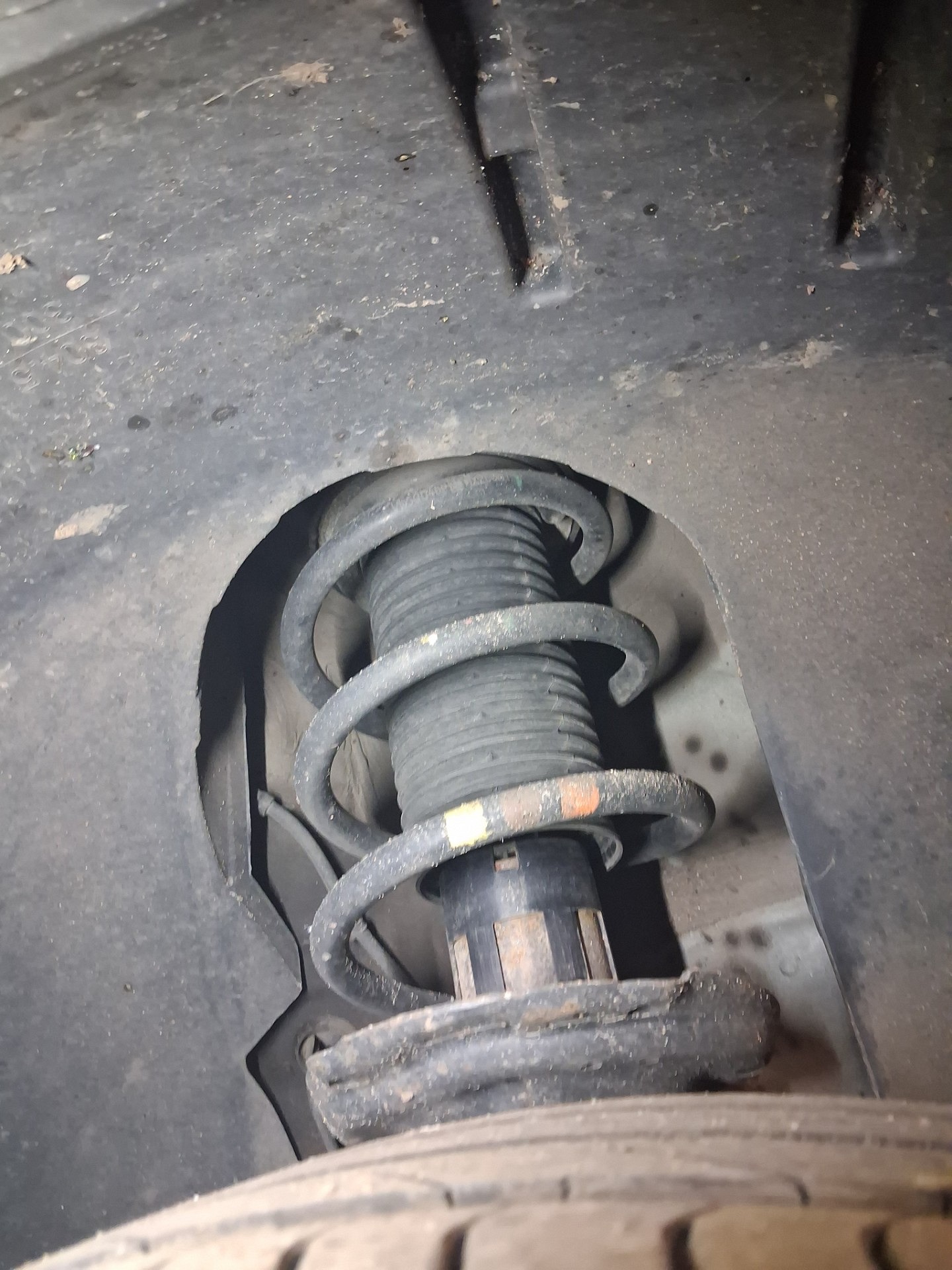

Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Odczyt Bosch KTS wykazał błąd B107614 w obwodzie lewego tylnego czujnika parkowania (przerwa lub zwarcie do masy). Weryfikacja instalacji ujawniła uszkodzenie wiązki przy czujniku. Po naprawie złącza kolejny odczyt sterownika parkowania nie wykazał zapisanych błędów. W sterowniku silnika odnotowano również P26F800 dotyczący pompy płynu chłodzącego 3 oraz P203F00 wskazujący na niski poziom AdBlue. Sam zapis tych kodów nie potwierdza uszkodzenia pompy. W przypadku ponownego wystąpienia błędów potrzebna będzie dalsza diagnostyka.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P26F800Pompa płynu chłodzącego 3
Komponent zablokowany
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
P203F00Zbiornik AdBlue: poziom napełnienia
Zbyt niski poziom napełnienia
Odczyt 3 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 4 Odczyt sterownika
Pomoc przy parkowaniu Asystent parkowania 4.1
B107614Czujnik-lewy tył pomoc w parkowaniu
Przerwa/zwarcie do masy
Odczyt 5 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 6 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Pomoc przy parkowaniu Asystent parkowania 4.1
B107614Czujnik-lewy tył pomoc w parkowaniu
Przerwa/zwarcie do masy
Odczyt 8 Przegląd układów
Układ sterowania silnika MD1 CS004
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z lewej 4.4
Brak kodów błędów w tym odczycie.
Oświetlenie LED _ moduł mocy z prawej 4.4
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Moduł wielofunkcyjny 4.0
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik drzwi pasażera 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Elektronika informacyjna 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Inform.elektron. 4.0
Brak kodów błędów w tym odczycie.
Odczyt 9 Przegląd układów
Układ sterowania silnika MD1 CS004
006E5D20Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
005CD528Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
00A0C520Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
U112100Magistrala danych
Brak wiadomości
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
C110BF0Laser do regulacji odległości
Ograniczona widoczność
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
C102D00Opony: ciśnienie powietrza
Ostrzeżenie
Oprzyrządowanie Tablica wskaźników 4.1
U111000Ograniczenie działania przez zakłócenie w komunikacji
B104B31Kluczyk
Brak sygnału
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.4
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
Pomoc przy parkowaniu Asystent parkowania 4.1
B107614Czujnik-lewy tył pomoc w parkowaniu
Przerwa/zwarcie do masy
Informacje dla kierowcy Telefon/system alarmowy 4.2
U112100Magistrala danych
Brak wiadomości
Odczyt 10 Przegląd układów
Układ sterowania silnika MD1 CS004
006E5D20Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
005CD528Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
00A0C520Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
U112100Magistrala danych
Brak wiadomości
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
C110BF0Laser do regulacji odległości
Ograniczona widoczność
Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS
C102D00Opony: ciśnienie powietrza
Ostrzeżenie
Oprzyrządowanie Tablica wskaźników 4.1
U111000Ograniczenie działania przez zakłócenie w komunikacji
B104B31Kluczyk
Brak sygnału
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Asystent parkowania 4.1
B107614Czujnik-lewy tył pomoc w parkowaniu
Przerwa/zwarcie do masy
Odczyt 11 Przegląd układów
Układ sterowania silnika MD1 CS004
006E5D20Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
005CD528Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
00A0C520Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.
Odczyt 12 Odczyt sterownika
Pomoc przy parkowaniu Asystent parkowania 4.1
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
